短款M3铜质滚花热熔螺纹嵌件结构

　　这款短规格M3螺纹插入件，主要面向薄壁塑胶件的螺纹强化场景，日常消费电子外壳、小型传感器壳体、3D打印功能件的装配环节都能见到这类零件的身影——塑胶件本身的螺纹牙强度不足，反复拆装后极易滑牙失效，预埋这类金属嵌件后，能把螺纹连接的抗扭、抗拔性能提升数倍，完全满足小规格紧固件的反复拆装需求。

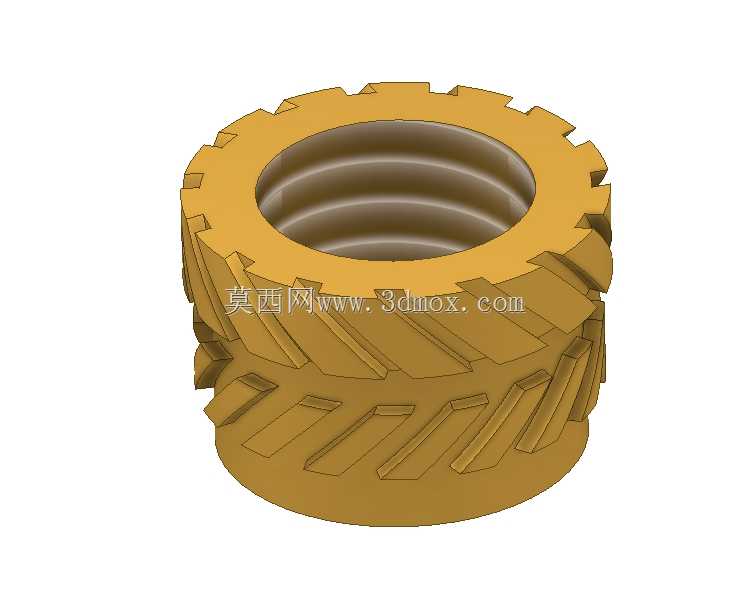

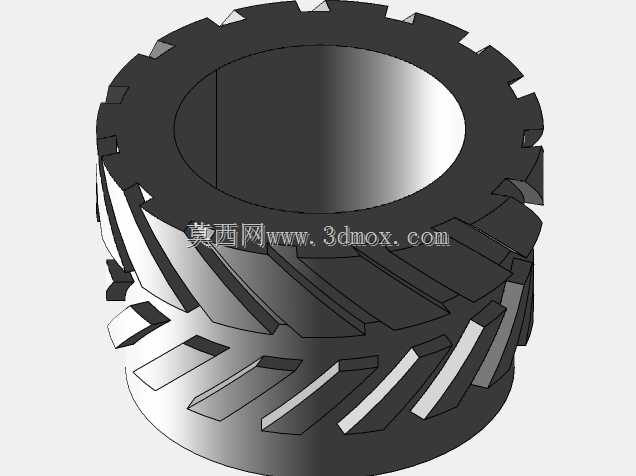

　　从结构设计来看，整体采用带内螺纹的空心圆柱构型，外壁没有做光滑直面，而是设计了双向斜向滚花加端部止退齿的复合结构：斜向滚花在热熔压入塑胶基体时，能让熔融的塑胶材料充分填充到滚花的沟槽内部，冷却后形成周向的防滑转锁定，避免螺丝拧入时嵌件跟着跟转；上下端部的突出齿结构则能提供轴向的抗拔阻力，承受螺丝锁紧时的轴向拉力，不会出现嵌件被从塑胶基体里拔出来的失效问题。和长款嵌件不同，这款短款的轴向尺寸做了压缩，专门适配壁厚较薄的塑胶壳体，不会出现嵌件压入后穿透壳体、露出另一侧影响外观或者内部装配空间的问题，安装边界控制得更紧凑，适合内部空间局促的小型电子产品结构设计。

　　设计这类嵌件的时候，首先要匹配M3标准内螺纹的公差要求，保证通用公制螺丝能顺畅拧入，不会出现卡滞、滑牙的问题；外壁滚花的齿深和齿距需要匹配常用的热熔压装工艺参数，齿太浅会锁不紧，齿太深则会导致压入时需要的压力过大，容易把薄壁塑胶件压裂。内孔的螺纹收尾处做了平滑过渡，没有尖锐的加工残留，避免螺丝拧到底时出现卡滞或者刮伤螺丝镀层的问题。端部的导入段做了微小的倒角，压入塑胶预制孔时能自动导正，不会出现压歪导致嵌件倾斜、螺纹孔错位的装配问题。

　　实际选型使用时，需要注意嵌件的外径和预制孔的尺寸匹配，过盈量控制在合理区间，配合对应的热熔压装温度，让塑胶刚好熔融填充滚花沟槽，又不会因为温度过高导致塑胶碳化影响连接强度。这类短款嵌件相比长款，压入时需要的热熔时间更短，装配效率更高，对于壁厚在3-5mm区间的薄壁件来说，是兼顾连接强度和安装空间的最优选择，不会因为嵌件过长占用壳体内部的元器件布置空间，也不会因为嵌件太短导致螺纹啮合长度不足，影响连接可靠性。周向的滚花结构同时兼顾了压装时的排气效果，避免塑胶熔融时包裹气体形成空隙，导致嵌件和塑胶基体结合不紧密，长期使用后出现松动。
