6至8mm孔径绕线式弹性联轴器结构

项目分类:通用五金配件 发布时间:2024-03-14 ID:741312
  • 6至8mm孔径绕线式弹性联轴器结构

  这类绕线式弹性联轴器,常被用在对同轴度偏差有一定容忍要求的轻载传动场景里,比如小型输送线的动力端连接、桌面级加工设备的进给轴传动、检测仪器的动力传递环节,很多时候伺服电机、步进电机和负载轴的对接都会选这类结构,毕竟安装时很难做到两根轴完全绝对同轴,不管是径向偏移、角向偏斜还是少量轴向窜动,联轴器本体的弹性结构都能吸收这些偏差,避免额外的附加载荷作用在电机轴承或者负载轴上,延长整套传动部件的使用寿命。

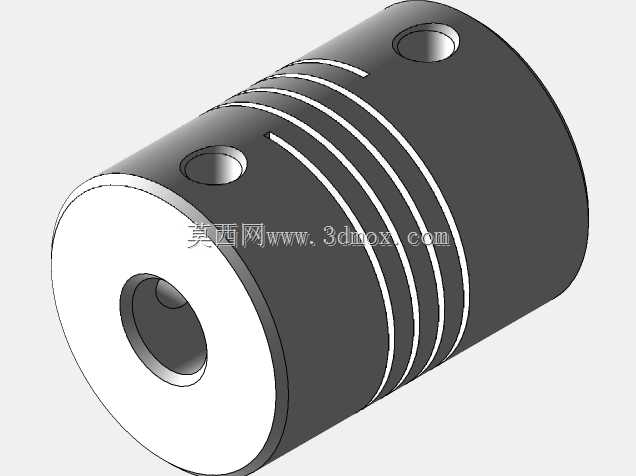

  从结构设计来看,这款联轴器采用一体式圆柱基体加工,外圆上加工出多道平行的螺旋切槽,这些切槽就是实现弹性补偿的核心结构,没有额外的拼接零件、也没有橡胶之类的易损弹性体,整体靠金属基体自身的弹性变形来补偿偏差,相比拼接式的联轴器,没有连接松动的隐患,扭转回程间隙极小,很适合需要正反转频繁切换的传动场合。两端的轴孔分别适配6mm和8mm直径的轴,轴孔侧面预留了紧定螺钉安装孔,安装时直接将两根轴分别插入两端轴孔,拧紧紧定螺钉就能完成固定,不需要额外的胀套或者键连接,装拆效率很高,适合小扭矩的传动场景。

  设计这类联轴器的时候,首先要确认基体的材质,一般用铝合金加工的话重量轻、转动惯量小,适合高速轻载的场合,如果扭矩要求稍高也可以选用不锈钢材质,但要核算切槽的壁厚和圈数,切槽的数量、宽度、深度直接决定了联轴器的补偿能力和扭转刚度:切槽越密、深度越深,补偿偏差的能力越强,但对应的扭转刚度会下降,大扭矩传动下容易出现扭转变形,影响传动精度;如果切槽太浅、数量太少,刚度是够了,但补偿偏差的能力不足,装的时候稍有不同轴就会给轴带来很大的附加载荷。另外两端轴孔的同轴度要严格控制,加工时最好一次装夹完成两端内孔的加工,避免加工带来的初始同轴度误差,紧定螺钉的孔位要正对轴孔中心,保证螺钉锁紧时能均匀压在轴面上,不会出现轴偏斜的问题。

  安装边界上,这款联轴器的外径和总长属于小规格范畴,安装时要预留出足够的径向空间,保证联轴器外圆和周边的机架、护罩不会发生干涉,轴向安装时要注意两根轴插入轴孔的深度,不要顶到联轴器内部的止位,预留少量的轴向窜动空间,避免轴受热伸长后顶死联轴器。日常使用中这类联轴器基本不需要额外维护,因为没有易损件,只要定期检查紧定螺钉有没有松动就行,相比带橡胶弹性体的联轴器,不会出现橡胶老化、碎裂的问题,在常规的工业车间环境下使用寿命很长。
