梅花型弹性联轴器结构展示三维设计

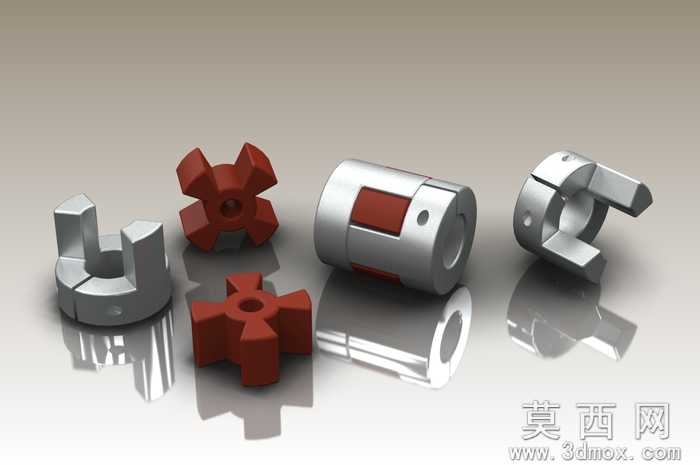

本作品为梅花型弹性联轴器的三维结构展示模型，建模过程中先对两类核心构件进行参数化草绘定位：金属爪毂部分先绘制端面三爪/四爪的对称轮廓，通过拉伸、切除、倒角等基础特征完成主体结构，精准还原轴孔、键槽、定位凹点的装配细节，保证金属构件的尺寸公差符合通用传动件的装配逻辑；中间弹性梅花垫部分根据爪毂的卡槽轮廓做适配性建模，通过曲面拟合保证垫体凸爪与金属毂卡槽完全贴合，还原弹性件的缓冲结构形态。材质渲染阶段，金属爪毂采用哑光银灰色金属材质，添加细微的磨砂纹理与边缘倒角高光，模拟铝合金或钢制构件经机加工后的真实质感，表面设置低强度环境反射，还原金属件在光照下的自然光影效果；弹性梅花垫采用高饱和度的红色聚氨酯材质，调整材质粗糙度与漫反射参数，模拟工程橡胶/弹性体的哑光磨砂触感，同时在构件底部添加高反光地面，通过光影反射强化各部件的立体感与结构层次。模型采用爆炸展示视角，将两个金属爪毂与中间弹性垫沿轴向错开排布，清晰呈现联轴器的装配逻辑：两个金属毂分别连接主动轴与从动轴，中间梅花弹性垫嵌入两侧爪毂的卡槽内，通过弹性体的形变补偿两轴的径向、角向与轴向偏差，同时传递扭矩、缓冲传动过程中的振动冲击。设计过程中严格遵循梅花联轴器的通用结构规范，爪部的弧度、卡槽的深度、弹性垫的厚度比例均参考行业通用参数设定，保证模型结构的合理性与工程参考价值，通过多角度的构件排布，完整展示这类挠性传动件的组成结构与工作原理，可用于机械传动结构的教学演示、产品选型参考以及装配原理说明。
