车载应急破窗多功能安全锤设计

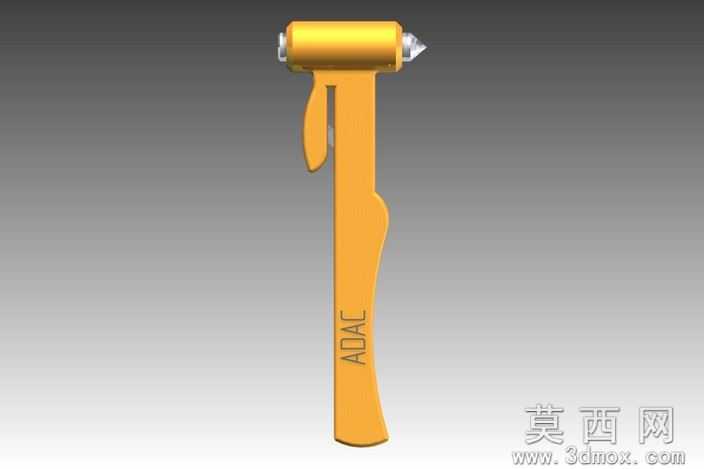

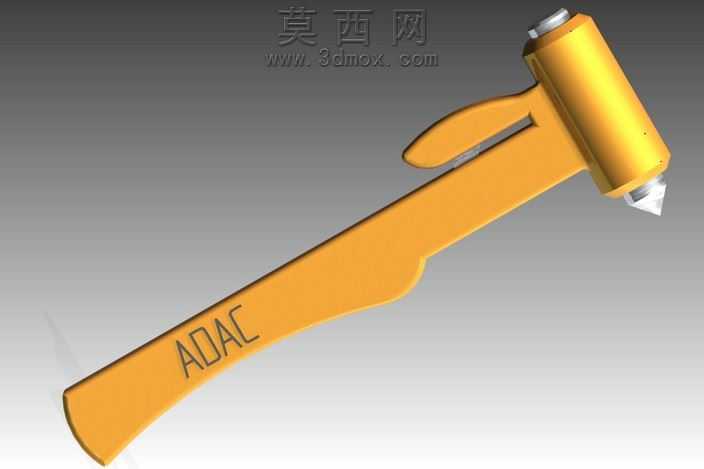

本作品为车载应急救援使用的多功能安全锤三维建模作品，建模阶段采用Solid Edge软件完成全参数化结构搭建，首先基于车载应急工具的人机工程需求确定整体尺寸比例，手柄部分采用贴合手掌握持弧度的流线型曲面设计，建模过程中通过草图绘制、曲面放样、实体修剪等操作完成手柄主体的造型，在手柄表面预留ADAC标识的凹陷区域，通过拉伸切除命令实现标识的嵌入式结构，保证标识与手柄表面的一体化效果。锤头部分采用双功能端结构设计，一端为平面敲击端，建模时做了边缘圆角过渡处理，避免应力集中导致的结构破损，另一端为锥形破窗尖端，采用尖锐圆锥体结构，通过拔模特征调整尖端角度，保证破窗时的应力集中效果，能够快速击碎车用钢化玻璃。在手柄与锤头的连接位置，设计了一体式的安全带割刀结构，通过窄缝式开槽配合内置刀刃位的结构设计，建模时对开槽边缘做了钝化处理，避免日常握持时划伤手部，同时保证割刀缝隙能够顺利卡入安全带织带完成切割。材质渲染阶段，手柄主体采用高可见度的亮黄色工程塑料材质，调整材质的漫反射、粗糙度参数，模拟ABS工程塑料的哑光磨砂质感，锤头部分采用镀铬金属材质，调高材质的反射率与高光参数，还原金属部件的光亮质感，破窗尖端采用硬质合金钢材质，调整金属的灰度与粗糙度，体现高硬度金属的厚重质感。整体模型装配完成后进行干涉检查，确认锤头与手柄连接稳固、割刀结构无突出尖锐风险、各部件之间无结构干涉，渲染阶段采用三点布光方式，主光源从斜上方打亮模型主体，辅光源补全暗部细节，背景采用渐变灰色调突出模型本身，最终呈现出符合工业产品设计标准的车载应急安全锤效果，该模型结构完整，细节还原度高，可用于车载应急产品的结构展示、设计验证以及相关教学演示场景。
