桌用夹持式可调节肘节锁紧夹具结构

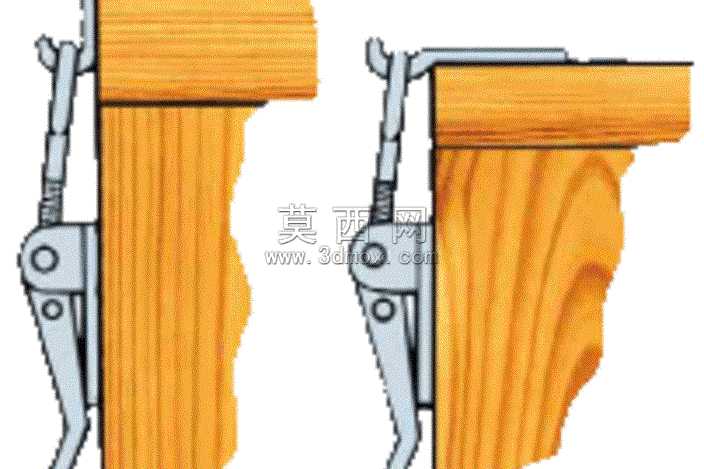

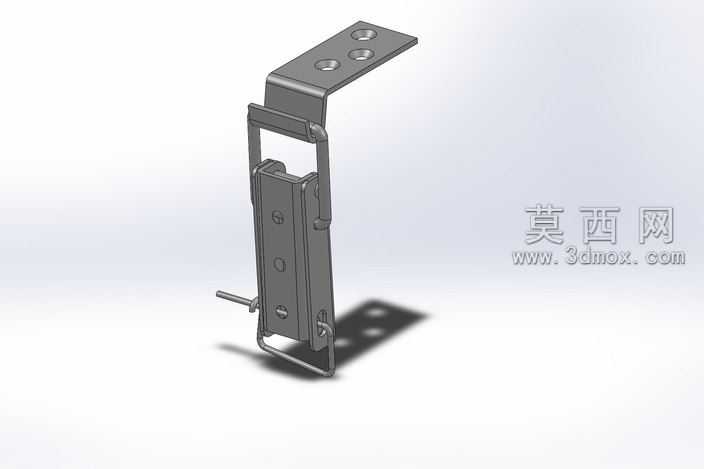

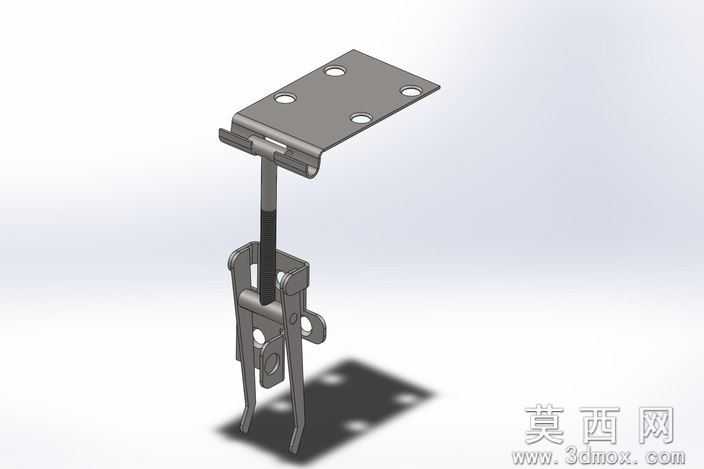

本作品为桌装式肘节锁紧夹持夹具的三维参数化模型，建模过程严格遵循机械加工零件的公差配合要求，先通过基准面定位完成核心铰接支座的草图绘制，采用拉伸凸台命令生成支座基体，对铰接孔位添加同轴度几何约束，确保后续连杆组件装配无干涉。建模阶段针对连杆传动组做了运动仿真前置处理，将压臂、驱动手柄、联动连杆分别设置为独立的刚性构件，添加铰接旋转副并限定各构件的极限摆动角度，还原夹具开合过程的真实运动轨迹，避免出现死点错位的结构问题。材质渲染环节区分金属构件与木质工作台的质感差异，金属夹具部分采用哑光镀锌钢材质，添加细微的磨砂颗粒纹理与边缘倒角的高光反射，模拟工业冲压五金件的真实表面处理效果；被夹持的木质桌板部分添加顺向木纹纹理，调整纹理映射方向与木材的纤维走向一致，搭配半哑光的清漆涂层反射参数，还原实木桌面的视觉质感。结构设计上采用了肘节机构的过死点锁紧原理，当驱动手柄下压至贴合支座侧壁的位置时，联动连杆与压臂的铰接点越过支座与驱动手柄的铰接连线，形成稳定的机械自锁结构，此时压臂前端的压头会持续对被夹持物件施加垂直向下的压紧力，不受外部振动影响出现松脱。压臂前端预留了可更换压头的安装螺孔，可根据被夹持物件的材质更换橡胶垫、金属压块等不同端头，避免夹伤工件表面；支座与桌面贴合的定位面做了防滑齿纹处理，增大与桌面的接触摩擦力，夹具安装时无需额外在桌面打孔，通过旋转尾部的调节螺杆即可快速将夹具固定在不同厚度的桌沿位置，适配多场景的临时夹持作业需求。整体建模过程对所有活动铰接位置预留了合理的装配间隙，避免实际生产装配后出现卡滞问题，所有非标准零件均添加了对应的工程图参考基准，可直接导出用于五金冲压件的开模生产。
