紧凑型辊筒式小型皮带输送装置结构设计

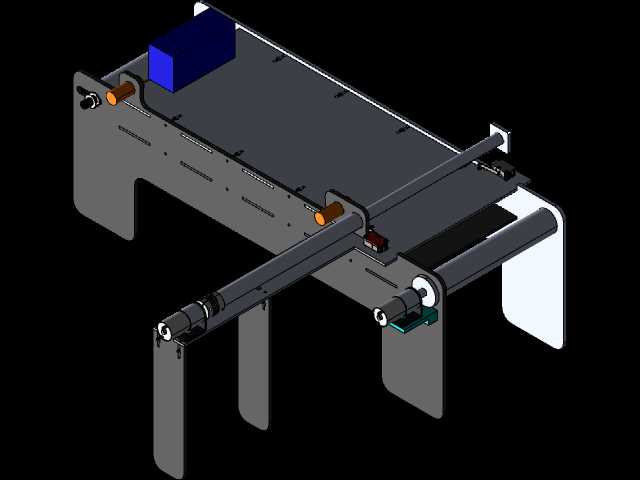

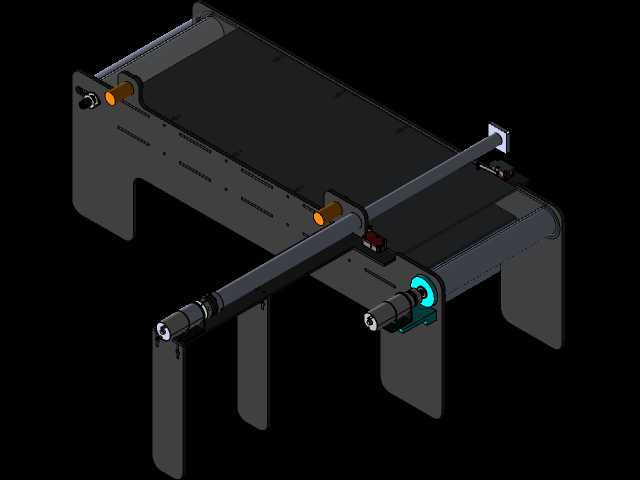

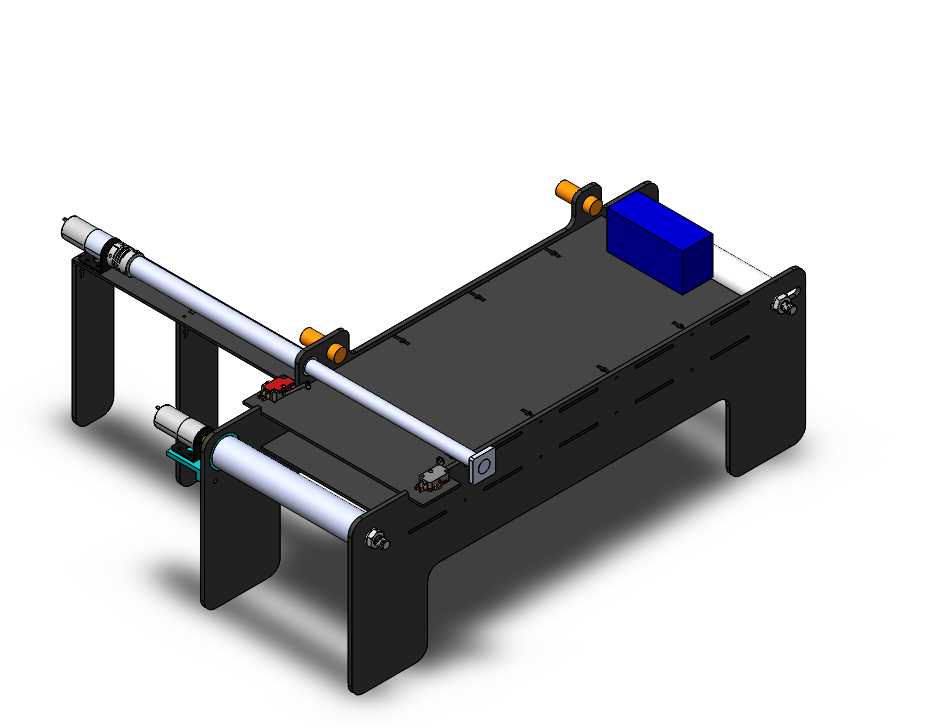

　　这款小型输送装置主要面向轻工装配、电子元器件分拣、小型零件工序间转运场景设计，可嵌入紧凑型自动化产线的工位衔接段，解决短距离小载荷物料的平稳输送需求，适配零散工件、盒装小件、轻型加工件的流转，无需占用过大车间安装空间，可直接架设在工作台面或独立支架上使用。装置采用双侧板一体式机架结构，机架采用折弯成型的板材制作，两侧支腿与侧板为一体化折弯结构，省去了额外的支腿焊接装配工序，既保证了机架整体的结构刚性，又控制了整体自重，安装时无需做复杂的地基固定，直接放置在平整地面即可投入使用，机架侧板预留了辊筒安装的调节长槽，可在装配及后期维护时调整辊筒间距，适配不同张紧度的输送皮带。两端的传动辊筒与张紧辊筒采用光轴配合轴端固定座的结构，

　　驱动端辊筒连接外置驱动单元，可根据实际输送节拍需求匹配不同转速的驱动部件，辊筒表面做滚花处理，增大与输送皮带之间的摩擦力，避免输送过程中出现皮带打滑丢转的问题；非驱动端的辊筒座配备张紧调节螺栓，可通过调整螺栓进给量改变辊筒的轴向位置，快速调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长量，无需拆解整体结构即可完成日常维护调整。装置上方设置的横向压杆结构，可根据输送物料的高度调整安装位置，对输送过程中易偏移的轻型物料起到侧向限位作用，避免物料在输送过程中从皮带侧边滑落，压杆采用快拆式固定座连接在机架侧板上，更换输送物料规格时可快速调整位置或拆除。从安装边界来看，装置整体宽度控制在窄幅区间，长度适配短距离输送需求，

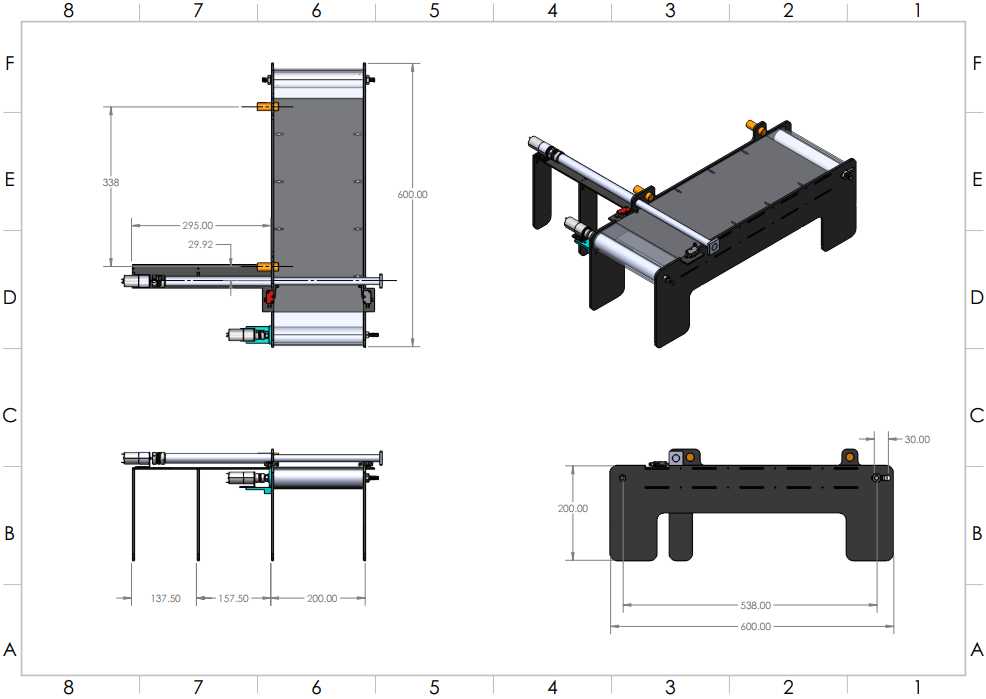

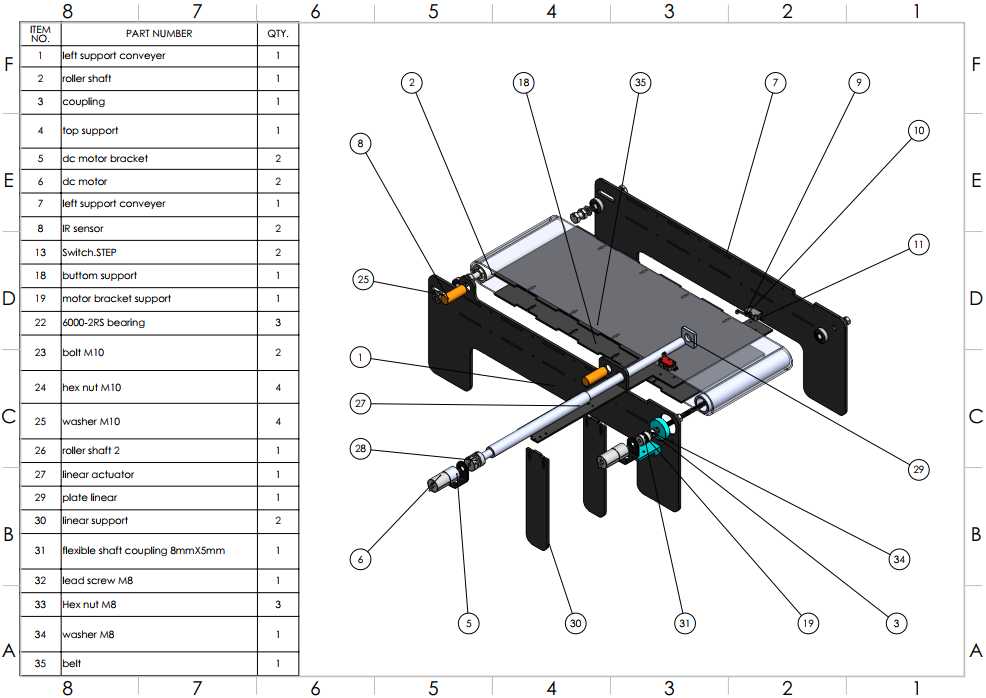

　　整体高度符合人工操作工位的取放料高度，可直接对接工作台出料端、小型加工设备的出料口，也可多台拼接组成更长的输送线体，拼接时仅需对齐两侧机架侧板做紧固连接即可，无需额外制作转接支架。设计过程中优先考虑了零部件的通用化率，辊筒、固定座、紧固件均采用常规标准件，降低后期备件更换的成本，机架的折弯结构避免了过多的焊接工序，加工时仅需完成板材激光切割、折弯、喷涂即可成型，生产加工周期短，装配工序简单，两名操作人员即可完成整机组装调试。皮带下方的承托面采用平整板材结构，可对输送皮带上的载荷起到均匀承托作用，避免小尺寸物料卡在皮带与机架的间隙中，同时减少皮带运行过程中的下垂形变，保证输送面的平面度，适配对输送平稳性有一定要求的精密小件输送场景，不会因皮带颠簸导致工件表面刮擦或位置偏移。
