未来感纯电动家用轿车概念外观结构设计

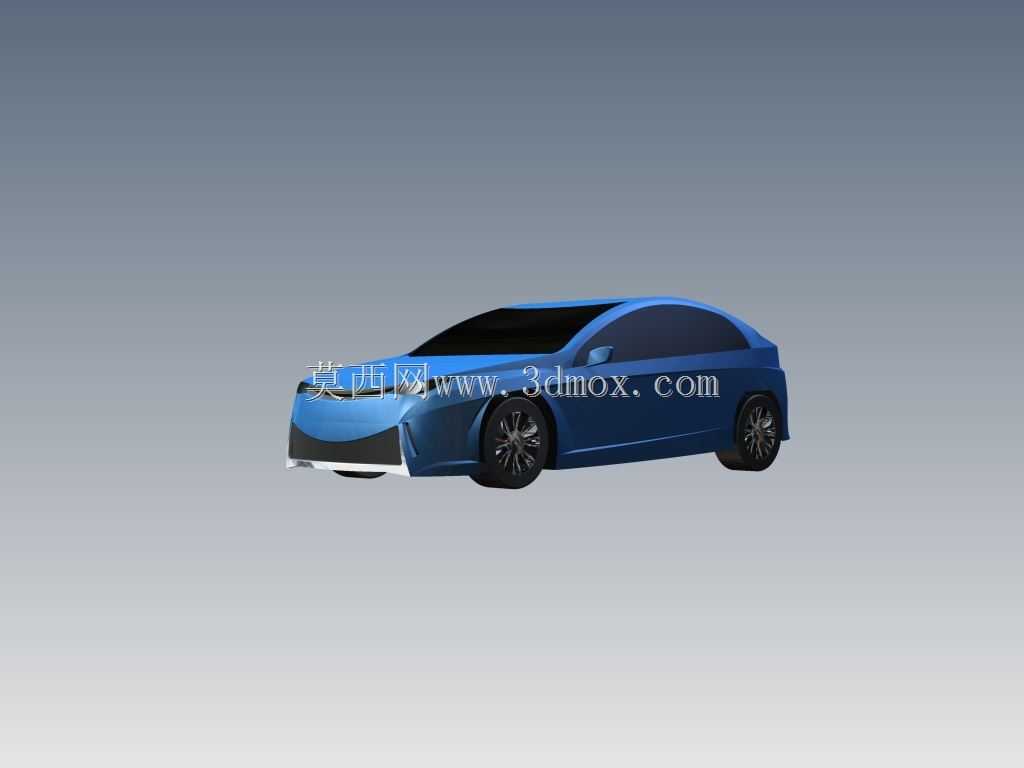

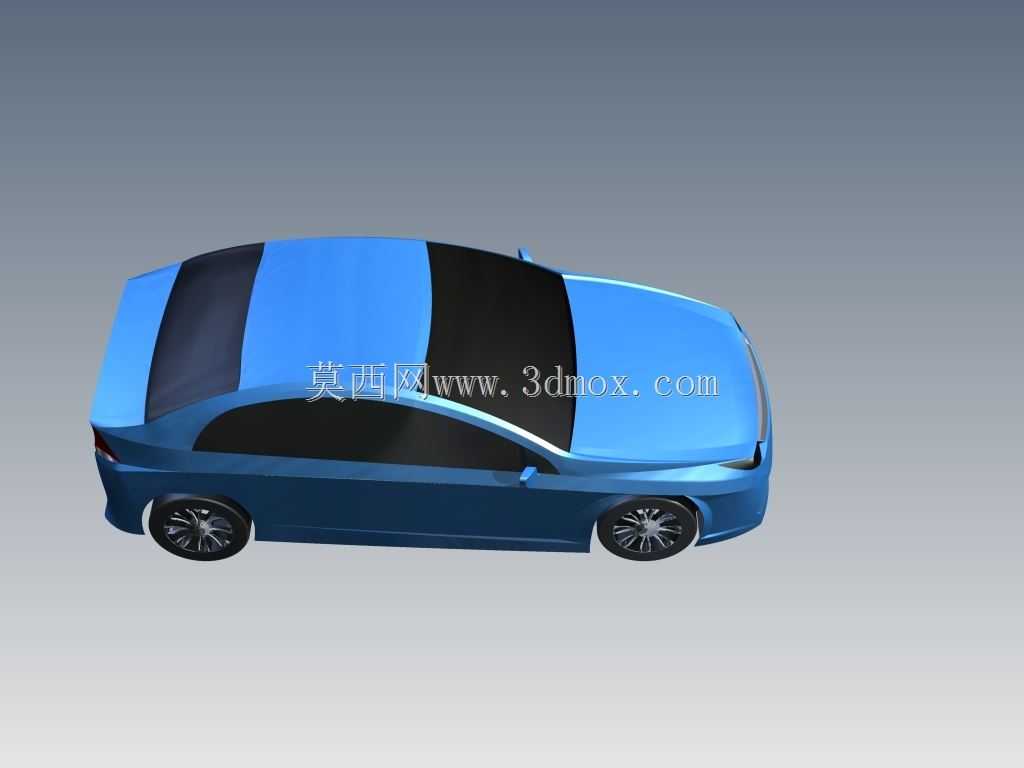

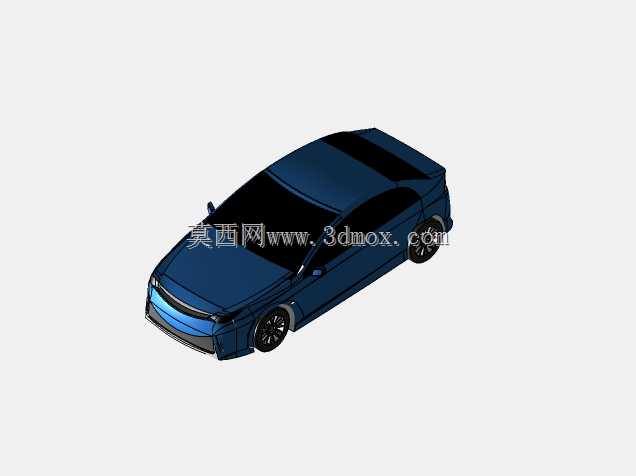

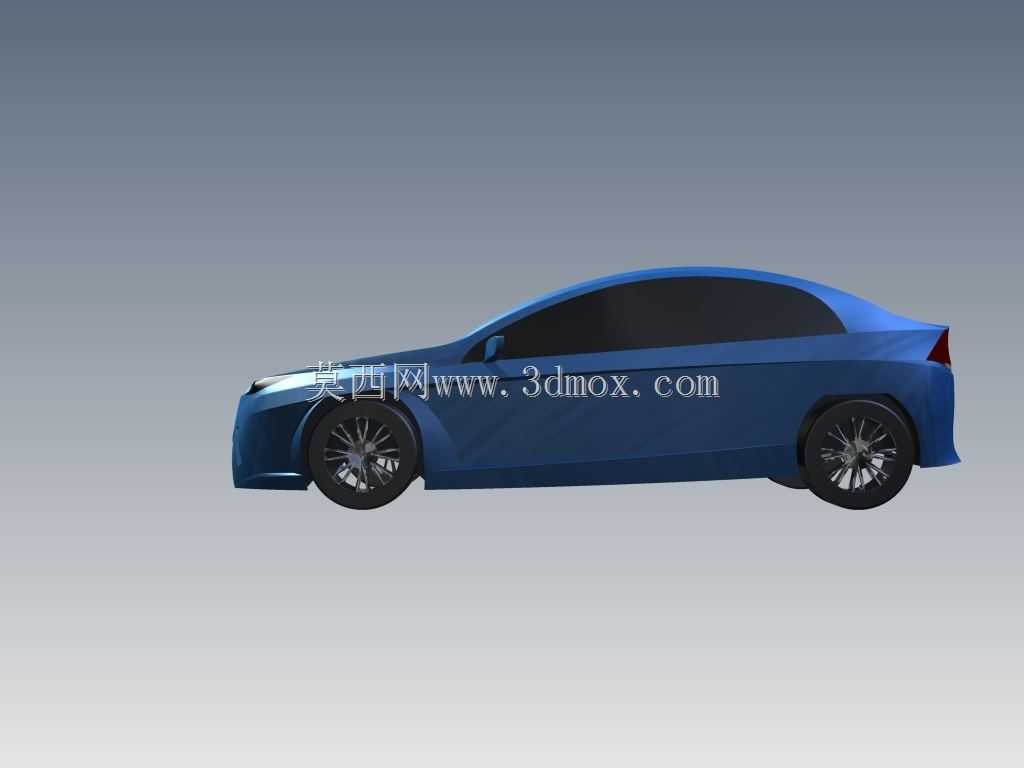

　　本次呈现的概念乘用车三维结构，核心面向城市家用纯电出行场景做正向开发，建模阶段优先围绕日常通勤的使用需求做结构排布，同时兼顾造型的空气动力学表现与量产落地的可行性边界。从实际使用场景出发，城市通勤场景下车辆多数时间处于1-2人乘坐的状态，因此在轴距设定上参考A+级家用车的通用尺寸边界，将轴距控制在2700mm区间，整车长度锁定在4650mm上下，宽度控制在1830mm，高度维持在1440mm，既保证后排乘坐的腿部空间余量，也能适配国内多数城市的标准停车位尺寸，避免因车身过宽导致的侧方停车、窄路会车困难。车身侧面采用快背式溜背造型，建模阶段特意将C柱的倾斜角度控制在28度，这个角度下既能保证后排乘客的头部空间不被过度压缩，

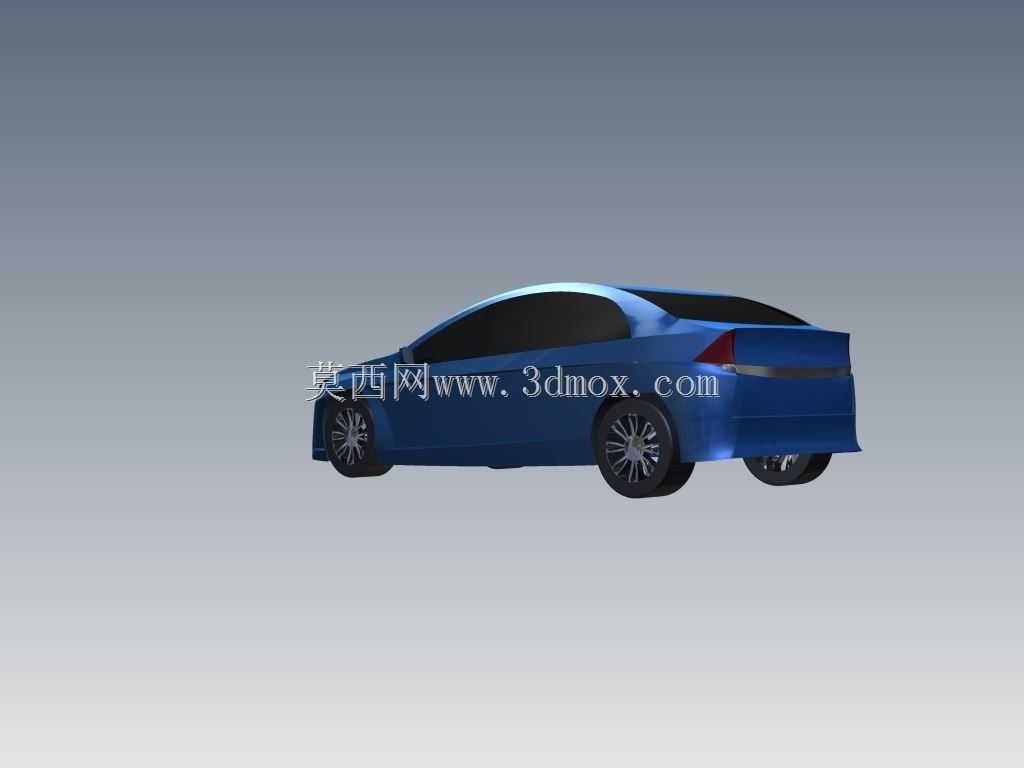

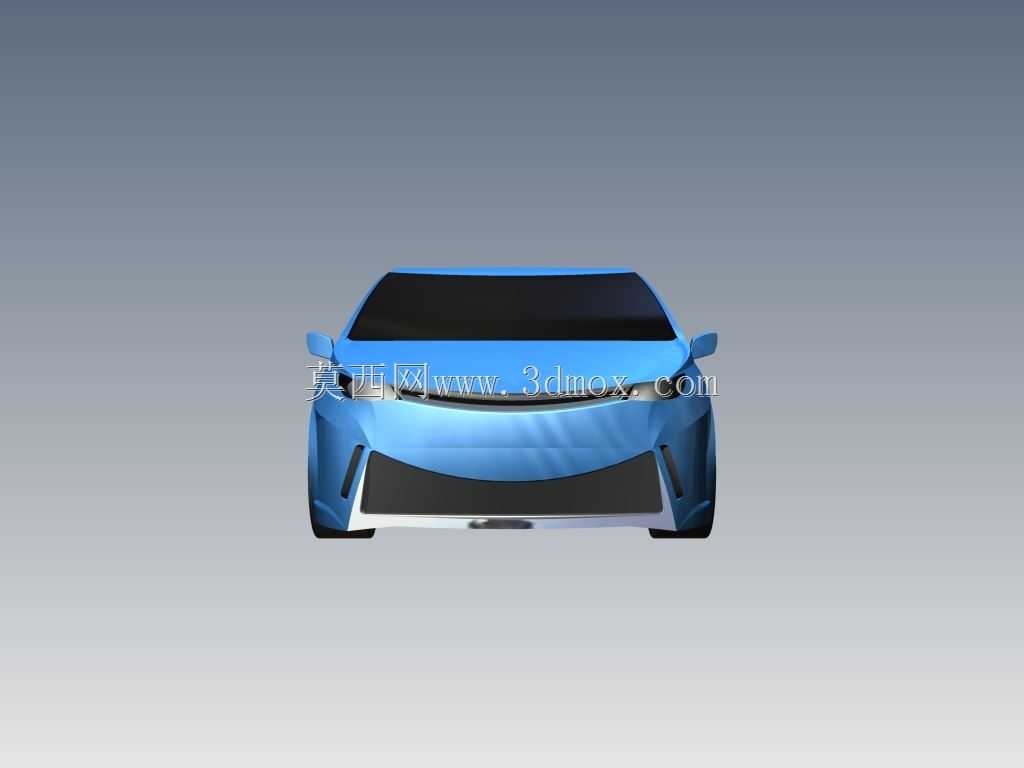

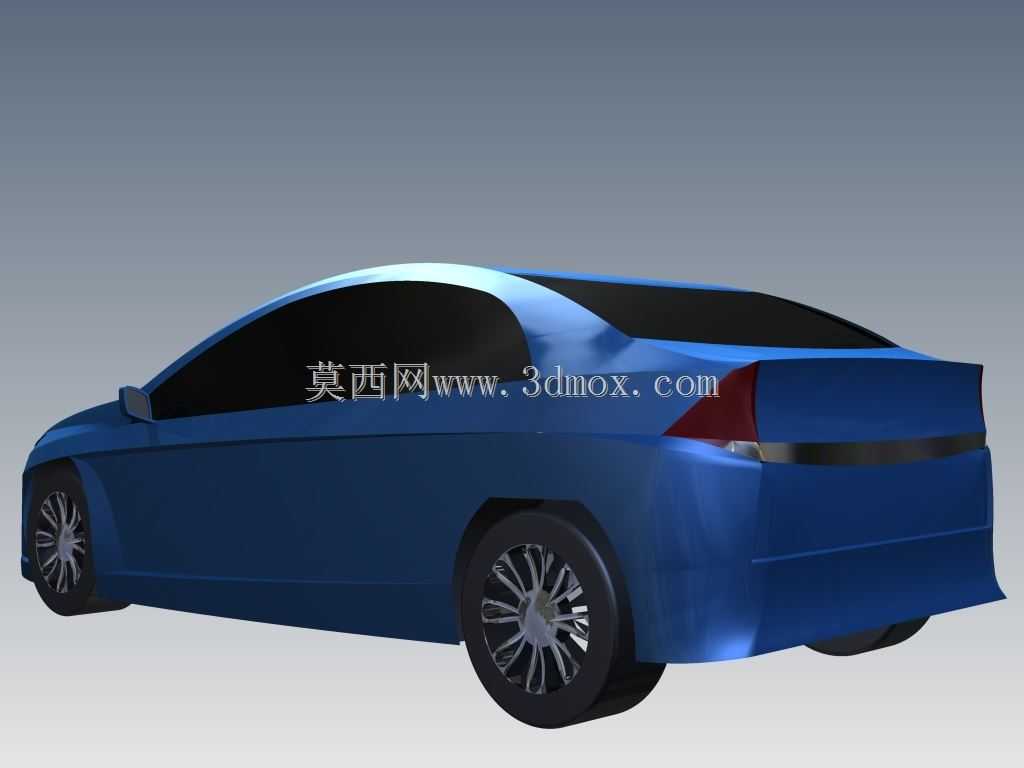

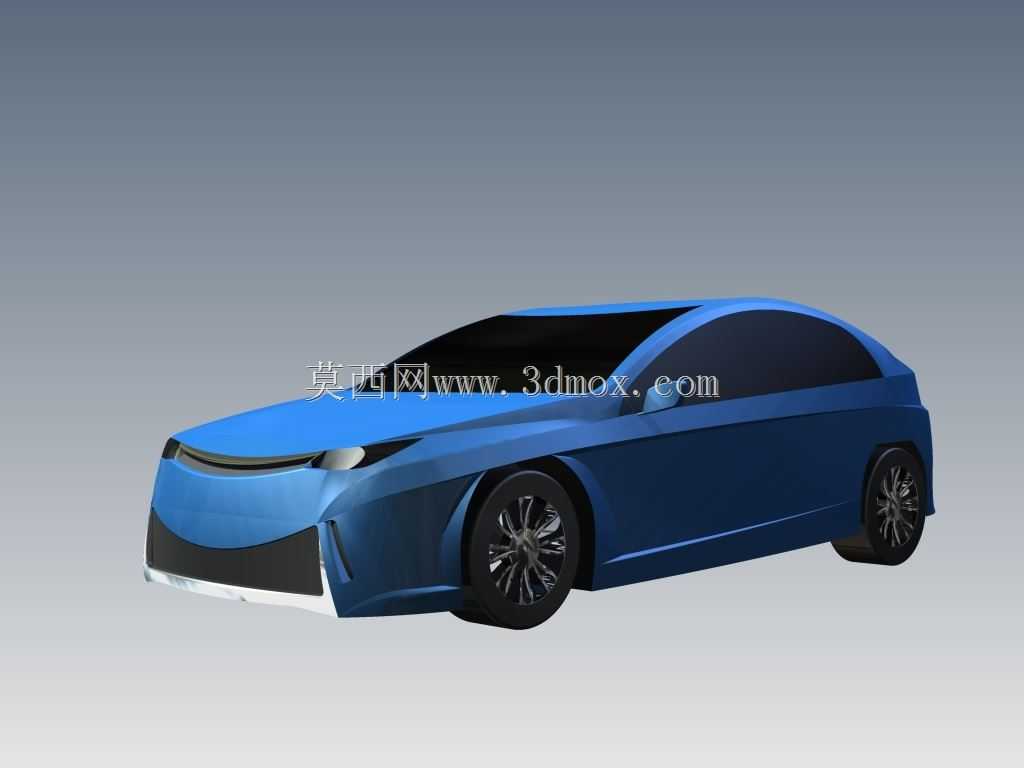

　　也能有效降低高速行驶时的车尾涡流阻力，配合车底全覆盖的平整护板结构，整车风阻系数可以控制在0.23以内，对于纯电车型来说，更低的风阻能够直接转化为高速续航的提升，减少高速工况下的电量损耗。前脸部分取消了传统燃油车的进气格栅结构，整个前脸采用封闭一体化设计，下包围预留了尺寸适中的散热进风口，专门为电池组热管理系统、驱动电机散热系统提供冷却气流，进风口的导流结构在建模时做了多轮曲面调整，避免气流在进气道内部形成紊流，提升散热效率的同时进一步降低风阻。大灯组采用狭长的一体化贯穿设计，灯组内部预留了LED日间行车灯、远近光灯、转向灯的安装空间，灯组与前机盖、前翼子板的分缝间隙控制在3mm以内，既满足量产装配的公差要求，也能减少接缝处的气流扰动。车身侧面的腰线采用锐利的折面设计，从大灯组末端一直延伸至车尾，这条腰线不仅是造型装饰，在结构上也能提升侧围外板的结构刚度，减少侧围钢板在冲压成型时的回弹变形，同时在车辆发生侧面剐蹭时，突出的腰线能够优先承接冲击力，减少车门主体结构的损伤，降低后期维修成本。车门采用隐藏式门把手设计，门把手的弹出机构预留了标准的安装位，在车辆解锁时自动弹出，锁车后与车门曲面完全齐平，进一步降低行驶风阻，同时门把手的结构做了防冰冻设计预留，在低温环境下也能正常弹出，适配北方冬季的使用场景。轮毂采用大尺寸低风阻造型，轮辐采用半封闭的曲面设计，能够梳理车轮附近的乱流，减少车轮转动带来的风阻损耗，轮胎匹配225/45 R19的低滚阻轮胎规格，轮拱与轮胎之间的间隙控制在两指半的距离，既保证悬架跳动时的足够行程，避免颠簸路面轮胎蹭到轮拱内衬，也能让整车侧面的视觉比例更加协调。车尾部分采用短尾设计，后备箱盖的上沿集成了一体式的鸭尾扰流结构，这个结构能够在车辆高速行驶时提供额外的下压力，提升车尾的行驶稳定性，避免高速发飘的问题。尾灯组同样采用贯穿式设计，与前脸的大灯组形成造型呼应，后包围下部采用黑色扩散器造型，实际结构上能够梳理车底流出的气流，让气流更快离开车尾，减少车尾的负压区，进一步降低空气阻力。在内部结构的建模预留上，前舱部分专门预留了前置驱动电机、电控系统、空调压缩机、刹车助力系统的安装空间，前舱的防撞梁、

　　吸能盒结构都按照C-NCAP五星碰撞标准做了空间预留，碰撞吸能区的长度达到180mm，能够在正面碰撞时有效吸收冲击能量，保护乘员舱的结构完整性。乘员舱部分，前排座椅的调节行程预留了260mm的前后调节范围，靠背角度支持大角度调节，能够适配不同身高的驾驶员找到合适的驾驶坐姿，后排地板采用纯平设计，没有传统燃油车的中央传动轴凸起，后排中间乘客的腿部空间不会被占用，提升满载情况下的乘坐舒适性。电池组布置在乘员舱地板下方，电池包的厚度控制在120mm，不会过多占用车内的垂直空间，电池包的安装点位置在建模时就做了强化预留，侧面预留了电池冷却管路、高压线束的走线空间，同时在电池包的侧面设计了门槛梁的加强结构，在侧面碰撞时能够有效抵御冲击力，

　　避免电池包受到挤压变形。底盘部分预留了前麦弗逊式独立悬架、后多连杆式独立悬架的安装空间，悬架的摆臂、减震器、弹簧的安装硬点都参考同级别量产车型的成熟参数做了定位，保证后续如果做量产改制时，不需要对底盘结构做大的调整，能够直接适配成熟的悬架总成，降低开发成本。整个建模过程中，所有的曲面都做了G2连续的曲率调整，保证车身曲面的光影流畅，没有突兀的折角或者曲面凹陷，所有的分缝位置都考虑了冲压工艺的可行性，避免出现冲压负角，保证车身覆盖件能够通过常规的冲压工艺成型，不需要额外开发特殊的冲压模具，控制制造成本。同时车身的所有安装孔位、定位孔都做了标准化预留，能够适配通用的汽车装配工装，减少总装环节的工装开发成本。对于三维建模从业者来说，这个模型的曲面构建逻辑可以作为新能源轿车外观设计的参考案例，尤其是分块思路、安装边界预留、工艺可行性考量的部分，能够帮助建模人员在做概念设计时，兼顾造型创意与实际落地的工程要求，避免出现纯视觉概念无法转化为实际产品的问题。在做衍生设计时，也可以基于这个基础模型调整轴距、车身高度，衍生出掀背车、旅行车等不同的车身形态，适配不同的细分市场需求。
