六角螺母款3D打印机长丝辊结构设计

　　在桌面级FDM3D打印的实际作业场景里，耗材丝卷的放料顺畅度直接影响打印件的成型质量，不少入门级设备原配的丝架多为固定轴式结构，丝卷转动时摩擦阻力波动大，轻则出现送丝打滑、出料不均导致的层纹缺陷，重则因阻力过大触发挤出机失步，造成打印中途断料报废。这款长丝辊的设计核心就是针对这类痛点，从摩擦控制、安装适配、多场景复用三个维度做结构优化，解决常规丝架的使用短板。

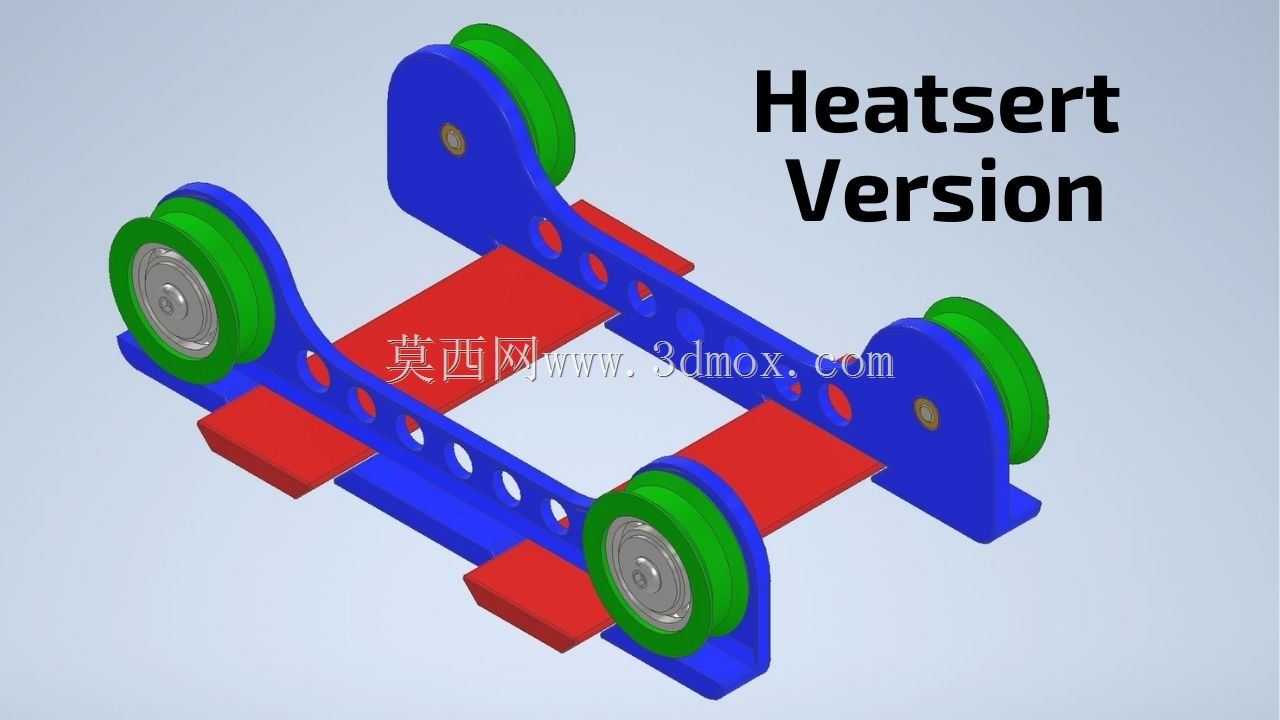

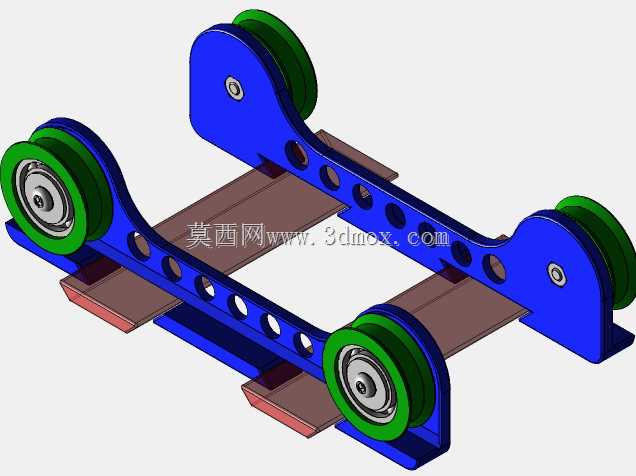

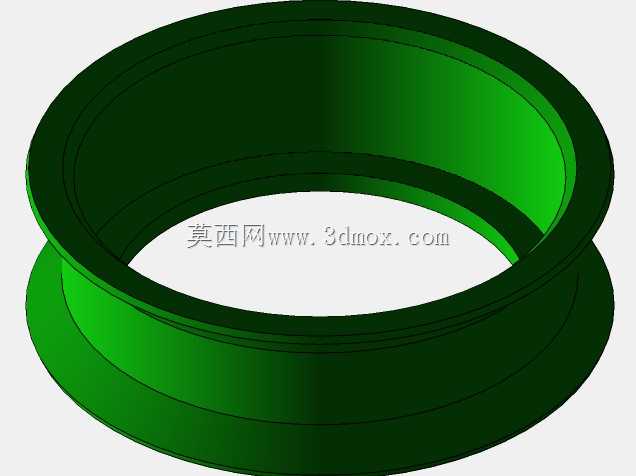

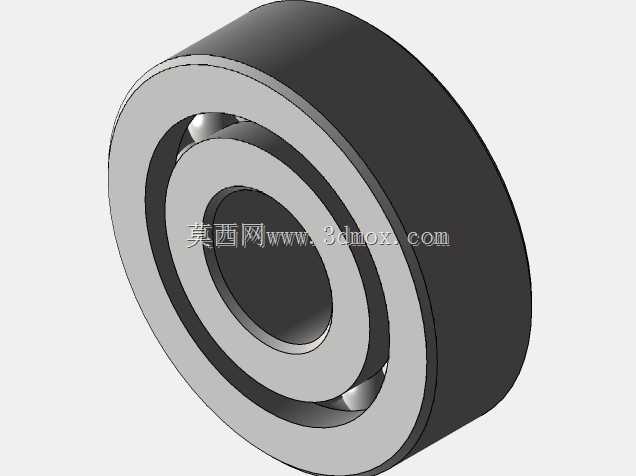

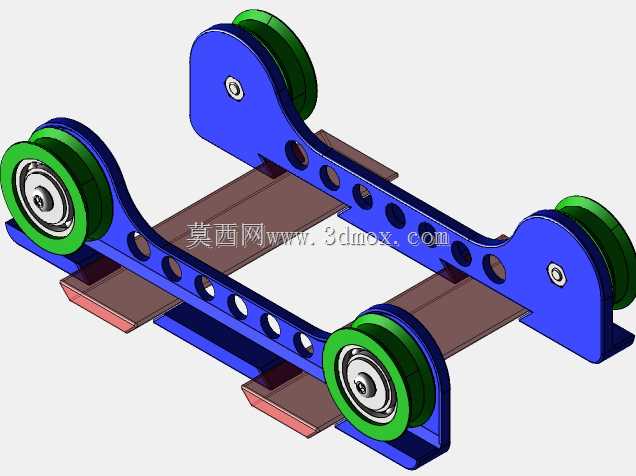

　　从功能实现逻辑来看，整套辊组采用双侧对称支撑的滚轮式结构，替代传统固定轴与丝卷内孔直接接触的形式，四个带深沟球轴承的滚轮分别承托在丝卷两端的法兰下方，丝卷转动时滚轮随动旋转，将原有的滑动摩擦转化为轴承的滚动摩擦，大幅降低丝卷转动的阻力阈值，哪怕是重量较大的1kg装PLA、ABS耗材卷，也能在极小的拉力下顺畅转动，不会出现丝卷拉扯耗材导致的送丝张力波动。滚轮外侧的绿色限位挡边做了适配不同宽度丝卷的尺寸冗余，可兼容市面上绝大多数1kg标准装3D打印耗材卷，不会出现丝卷轴向窜动脱轨的问题。

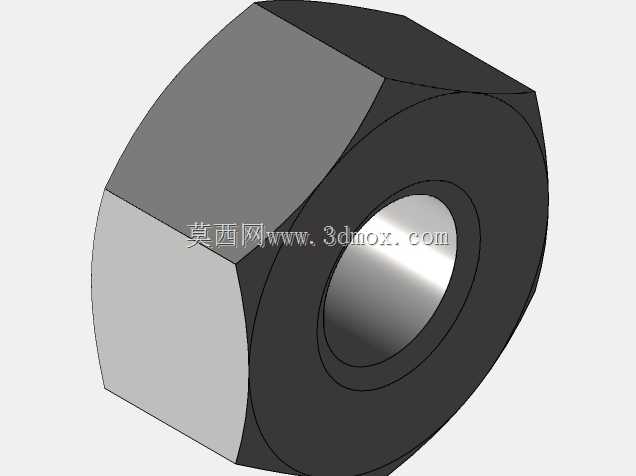

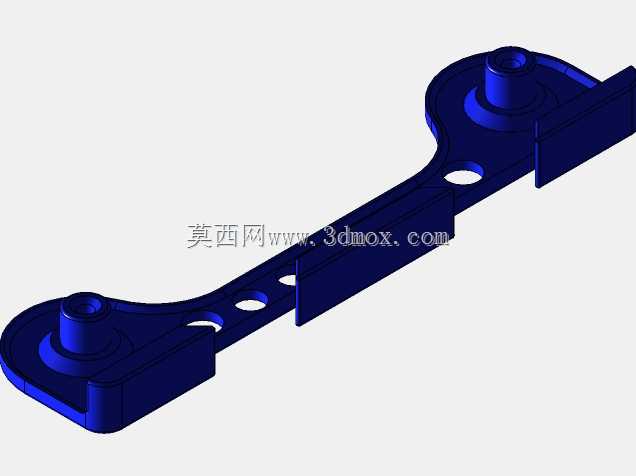

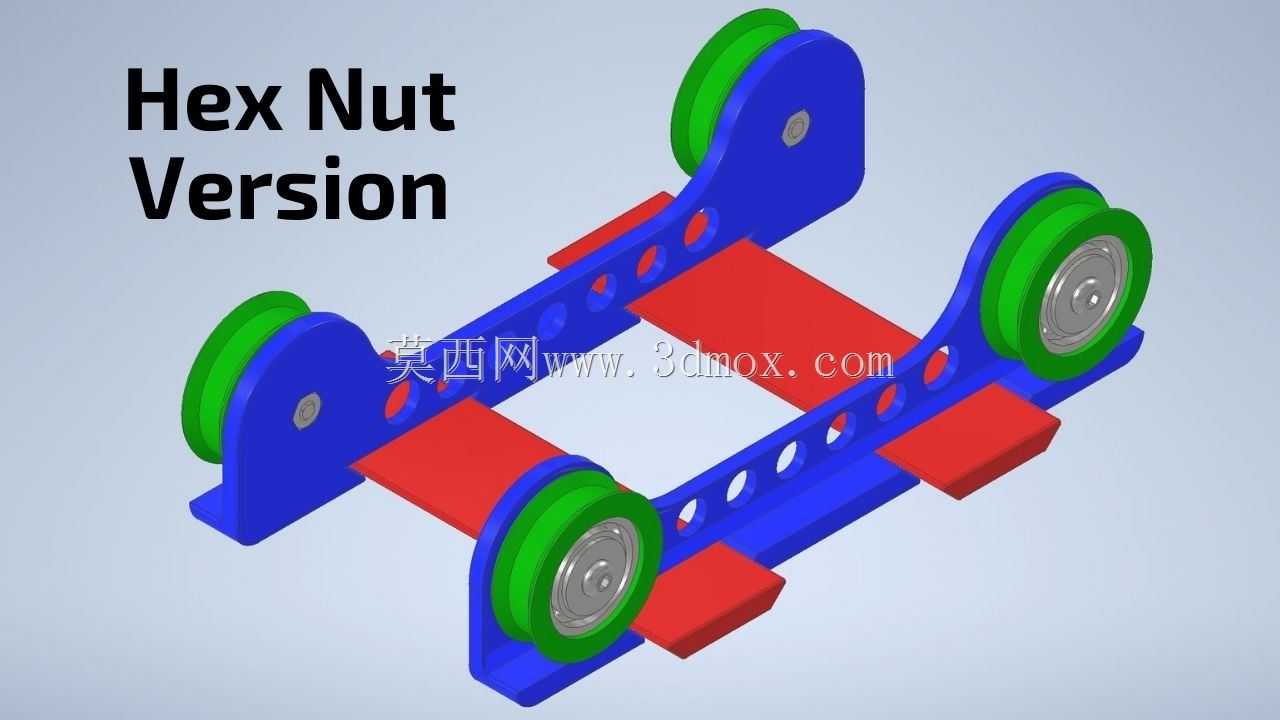

　　结构连接部位采用M3x0.5规格的六角螺母作为紧固件，相比常规的圆头螺丝配合塑料螺柱的连接形式，六角螺母的锁紧接触面更大，在长期受震动、反复拆装的使用场景下不易出现滑牙、松动，装配时可以用标准扳手施加稳定的预紧力，保证双侧支架的平行度，避免滚轮偏斜导致丝卷转动卡滞。两侧的蓝色支撑立板做了等距排布的镂空减重孔，在保证结构刚性的前提下降低整体自重，同时减少打印该部件时的耗材用量，立板底部的安装卡槽可以直接卡入标准2020铝型材的槽位，无需额外打孔就能适配多数桌面级3D打印机的框架型材，安装时只需要调整两侧立板的间距匹配丝卷宽度，卡入型材槽后拧紧紧固件即可完成固定，不需要复杂的调校步骤。

　　除了常规的打印机顶部丝架安装场景，这套长丝辊还可以适配耗材干燥存储的使用需求，整体结构的安装边界刚好可以放入Rubbermaid21杯规格的密封容器内，作为干燥箱内部的丝卷支撑辊使用，尼龙、PETG这类吸湿性较强的耗材在烘干存储过程中，可以直接在容器内顺畅抽丝，不需要打开干燥箱取料，避免耗材反复暴露在空气中吸湿影响打印性能。支撑立板底部的三个棕色承托垫片做了防滑处理，放入干燥箱内时不会因为丝卷转动导致整体移位，垫片的高度预留了足够的底部间隙，不会遮挡容器底部的干燥剂放置空间。

　　从实际使用的适配性来看，滚轮的直径、轮距参数经过反复调校，既可以适配内孔直径52mm的标准1kg耗材卷，也能兼容部分内孔更小的第三方耗材，滚轮外层的轮面做了微弧处理，和丝卷法兰接触时为线接触形式，不会因为法兰面的轻微不平整出现卡滞。整套结构没有易损的薄壁部件，所有受力部位的壁厚都做了加强处理，长期承重使用不会出现支架变形、滚轮偏移的问题，哪怕是连续数百小时的长周期打印作业，也能保持稳定的送丝支撑效果，不会因为丝架故障导致打印中断。
