6.05:1东芝B0252FLG3UMH02交流电机步进转换型减速箱

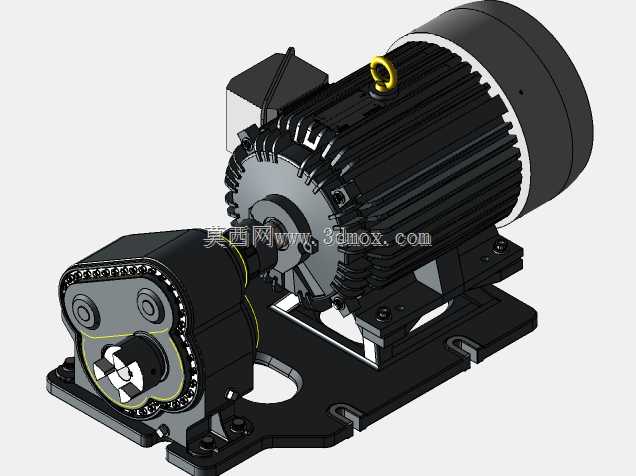

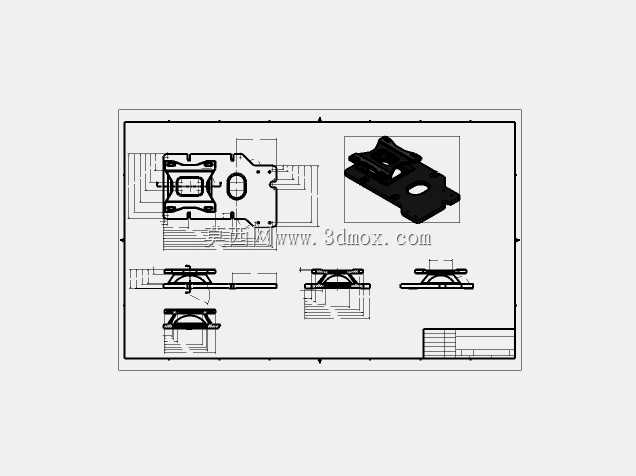

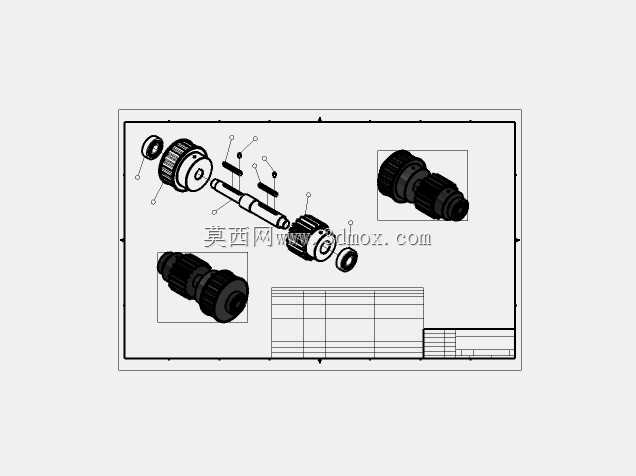

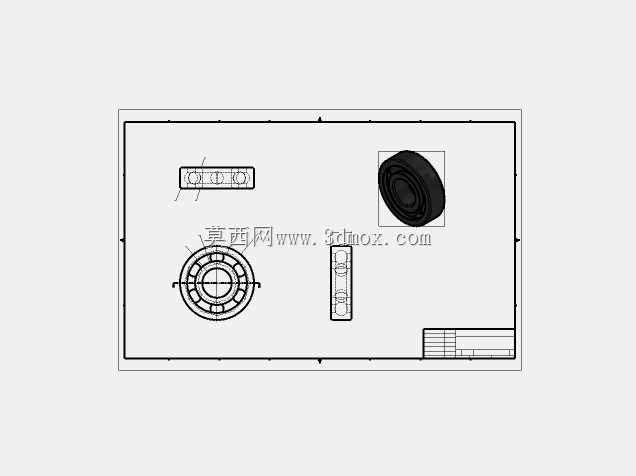

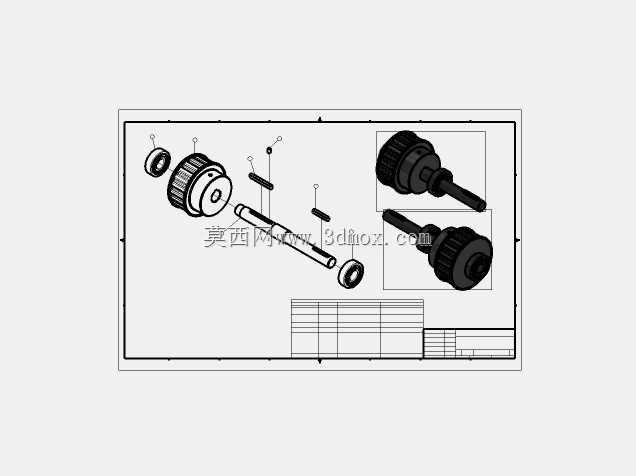

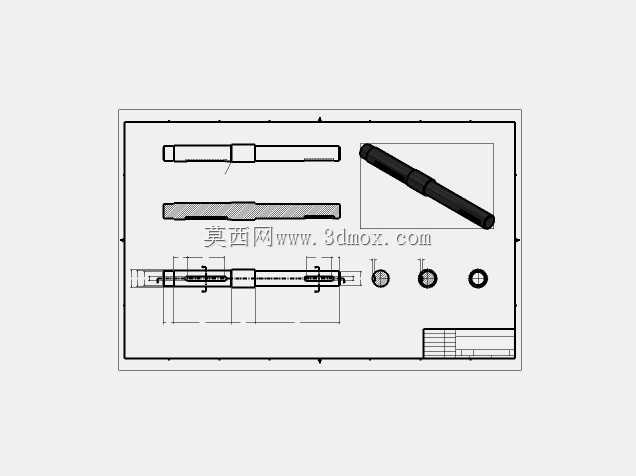

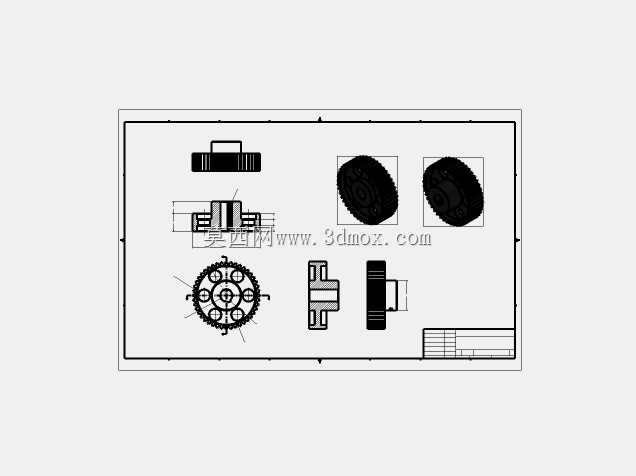

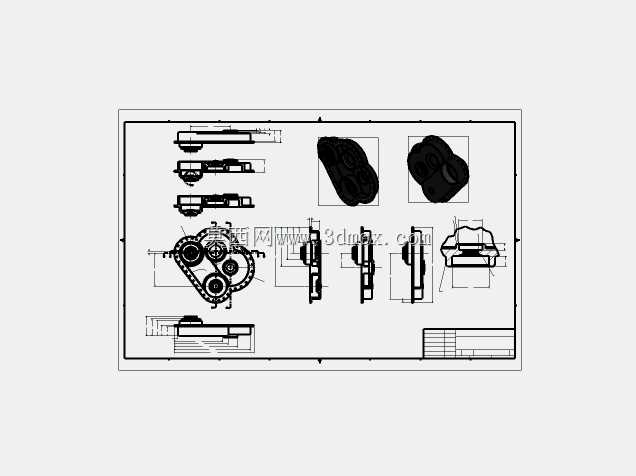

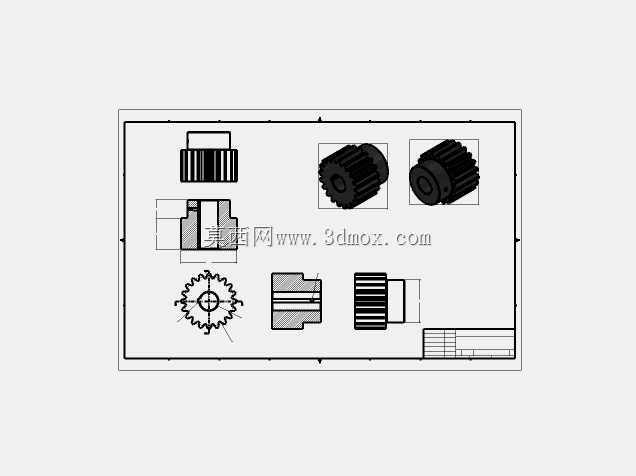

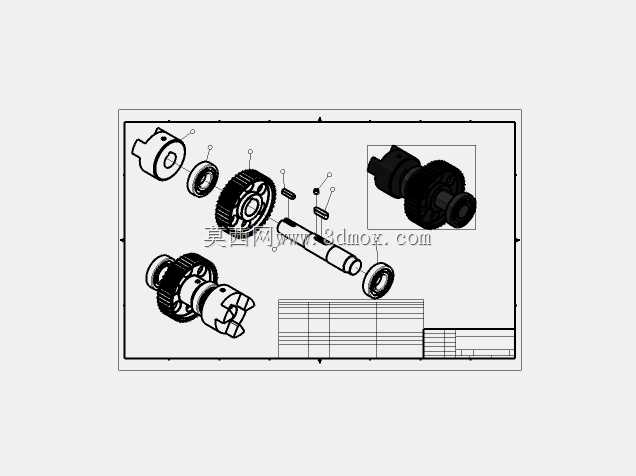

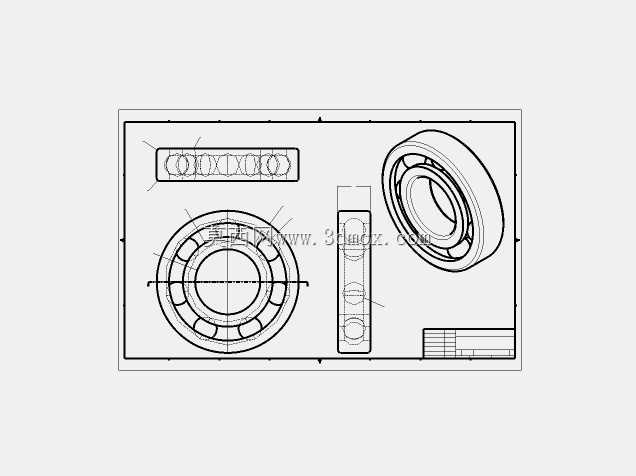

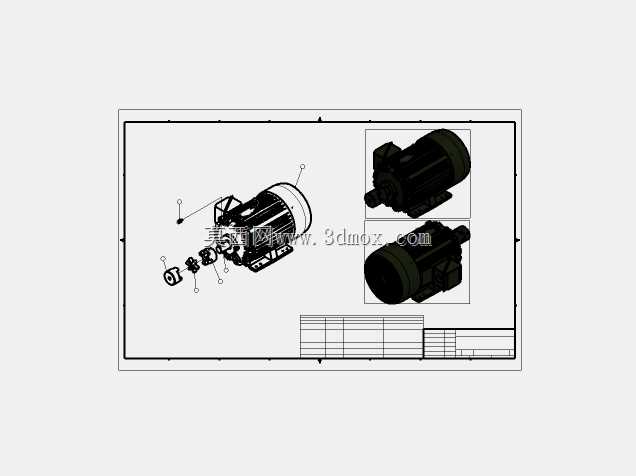

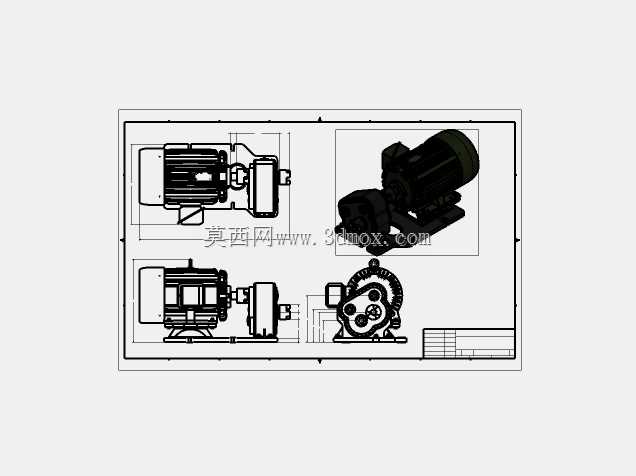

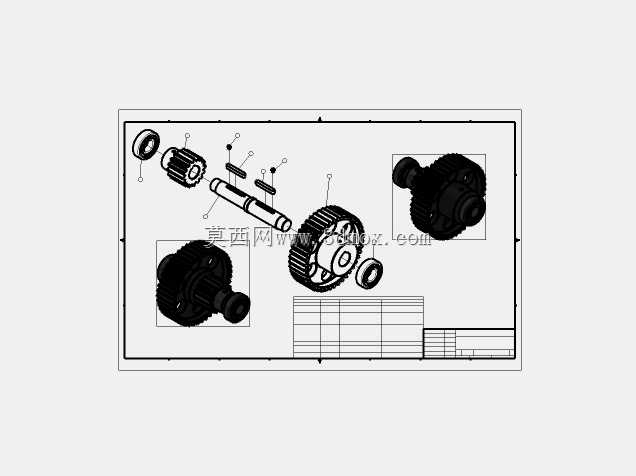

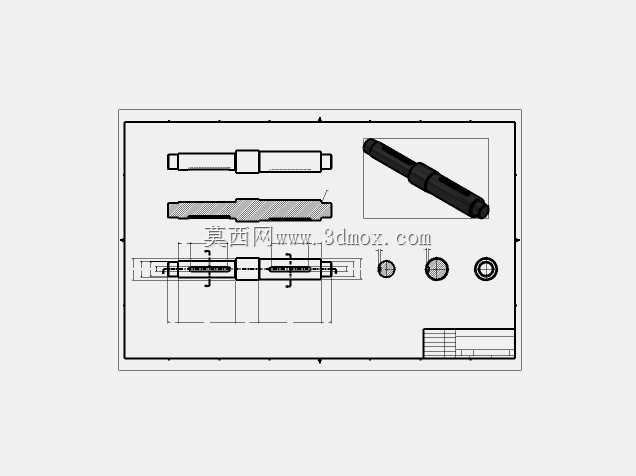

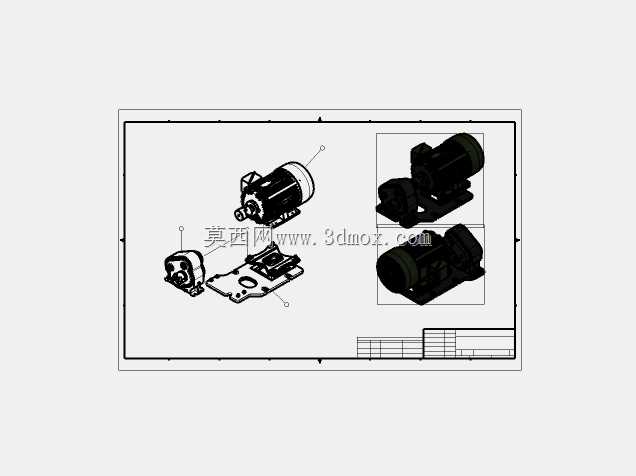

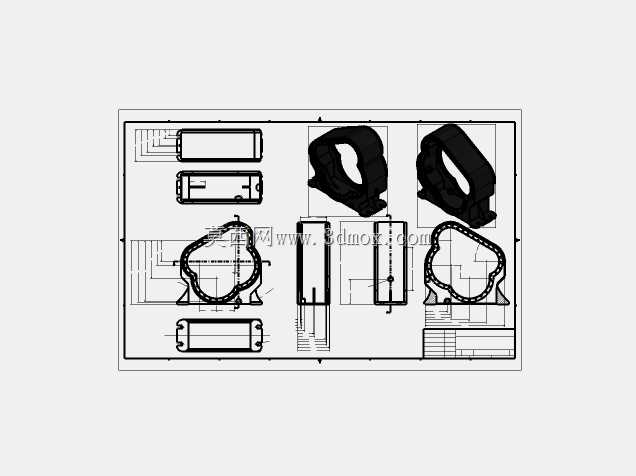

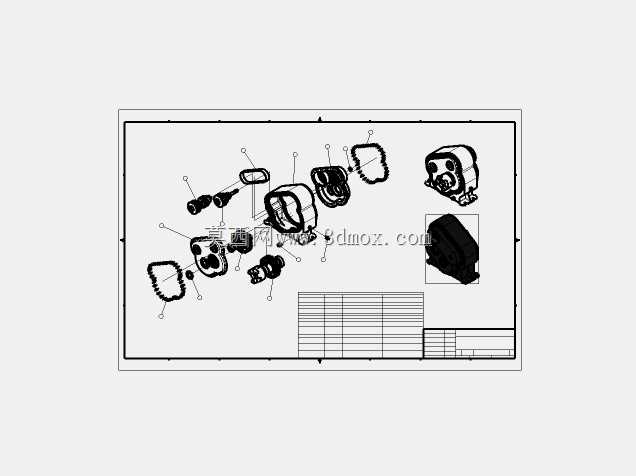

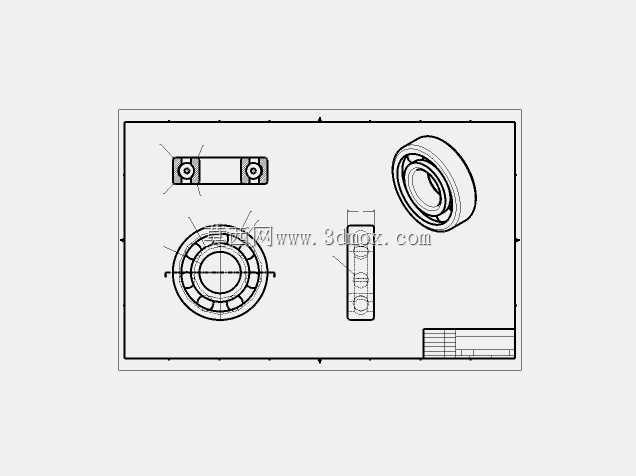

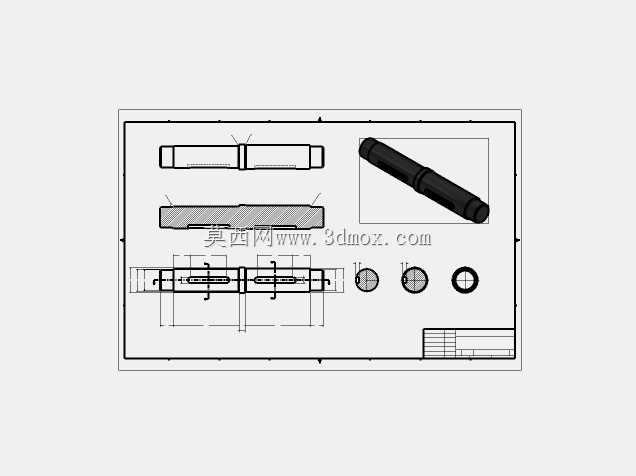

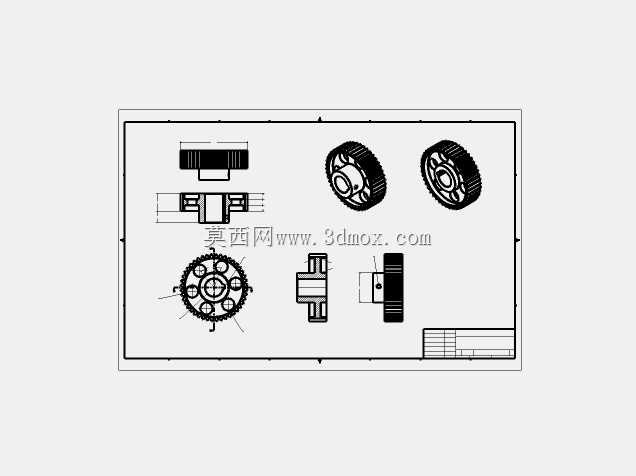

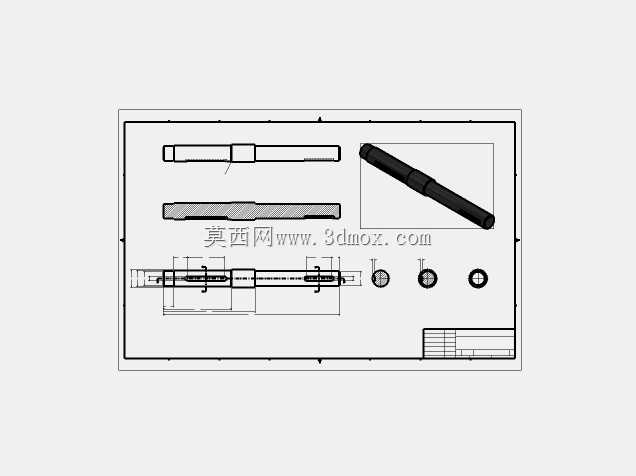

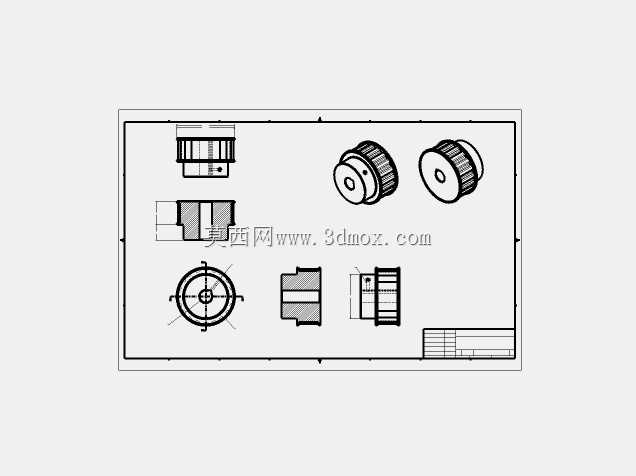

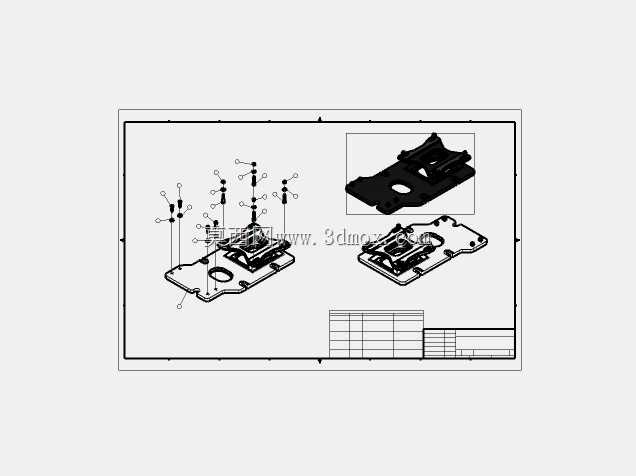

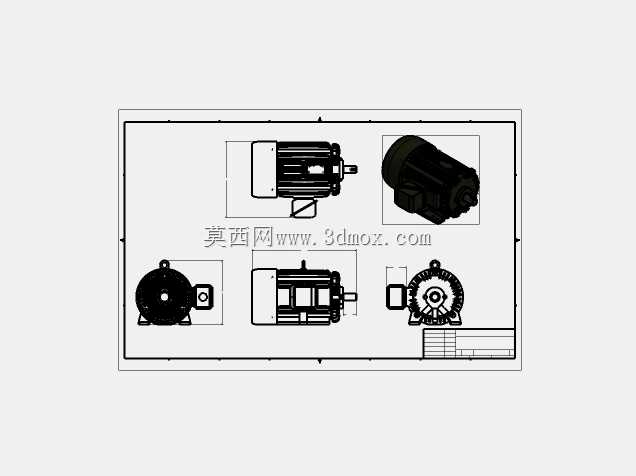

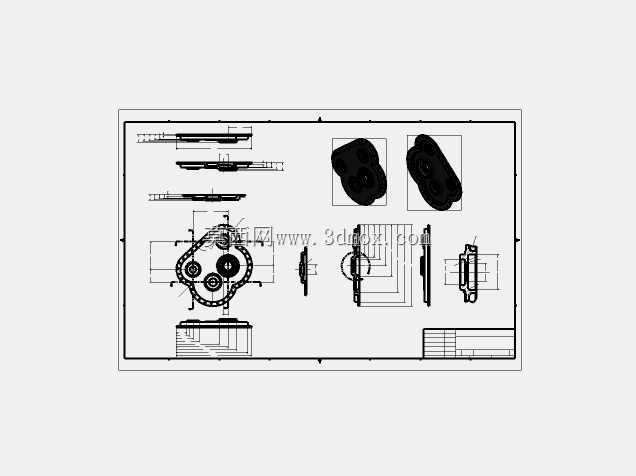

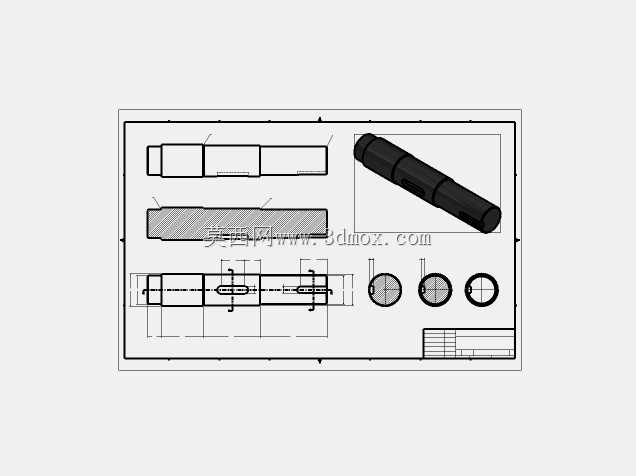

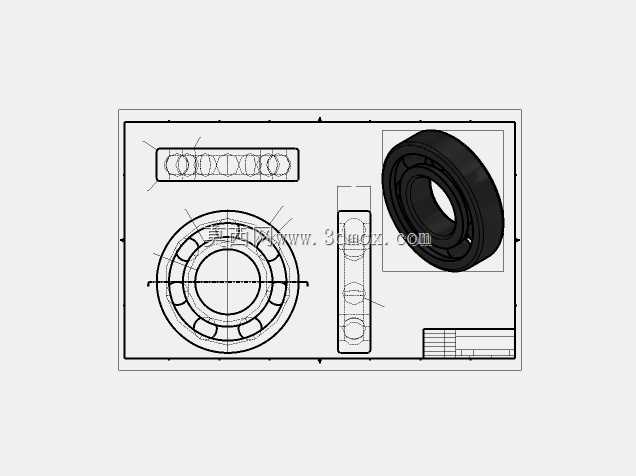

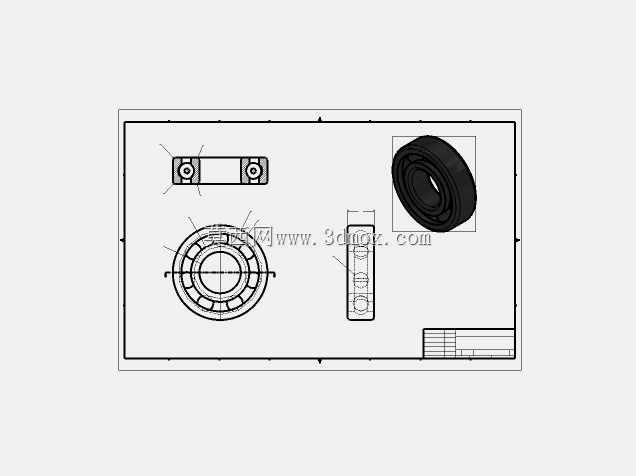

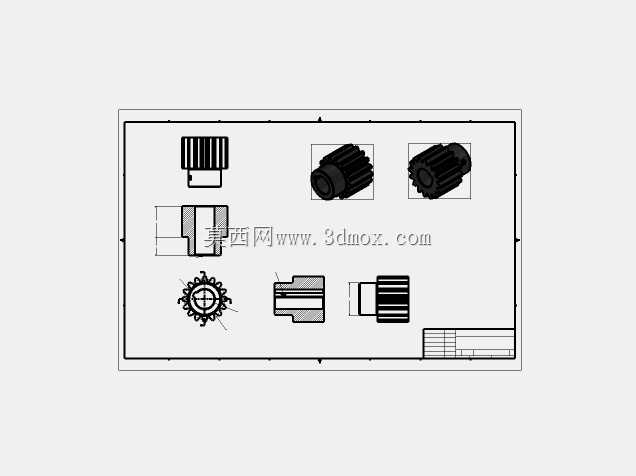

注意：这是我设计的中性.STEP文件格式版本。因此，原始INVENTOR.IAM部件上存在的约束不存在。这个模型起到视觉辅助的作用。对于最初的2020发明家模型和相关文件，请参阅我的个人资料中上传的“东芝B0252FLG3UMH02交流电机原始模型驱动的6.05:1减速器变速箱”。我设计此模型是出于学术原因，但我认为与GRABCAD共享会很好社区。作为标题中提到，该变速箱是一个6.05:1减速传动系。它的特点是1:1的传动比同步输入皮带作为一个牺牲离合器，然后将传动比从2.2:1降低到2.75:1，总传动比为6.05:1。输入轴和输出轴配有Love-joy型挠性联轴器，适用于通用场合。壳体上还方便地安装了加注塞和排放塞。该齿轮箱由东芝B0252FLG3UMH02 10HP交流电机驱动，电机采用1.875英寸键轴。注：电机不是我设计的，型号是东芝提供的。值得注意的是，几乎所有的零件都可以在市场上买到，并且有/没有机械加工修改。图纸文件中有相关修改的注释。虽然这种设计是为了成为一个大型工业带锯机的动力装置而设计的，但它可以用于各种应用。很多设计和材料的选择都源于我的汽车技术人员和制造经验。如果你想看看决策过程，我还附上了一个写了这个项目。每个零件的.DWG和.PDF也随附。如果您想观看变速箱的演示视频，请参阅“原型演示”视频.mp4文件“最终说明：此模型是在Autodesk Inventor 2020中设计的
