多功能绘图擦除辅助定位挡板设计

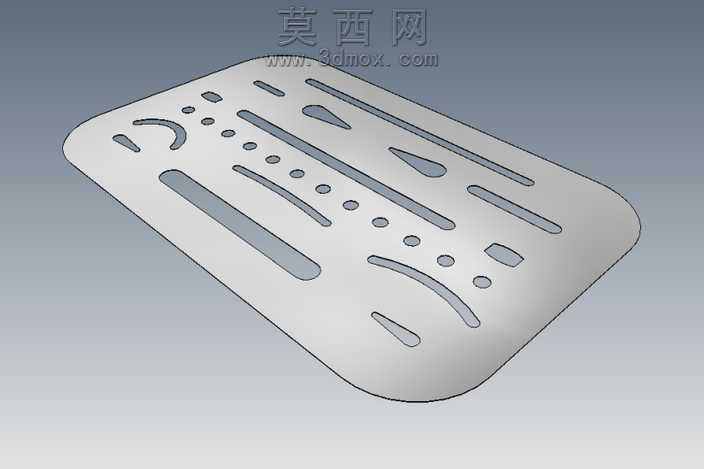

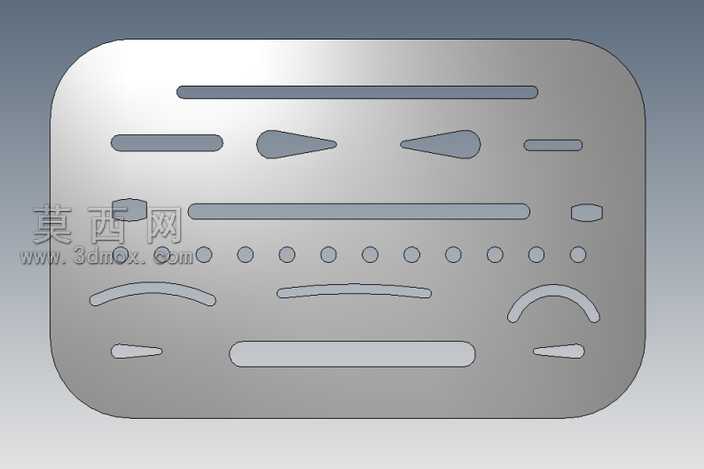

本作品为面向手工制图场景设计的擦除辅助挡板三维模型，整体采用圆角矩形薄板结构，建模过程中先以二维草图绘制整体外轮廓，对四个边角做等半径圆角处理，避免尖锐边角在使用过程中划伤图纸或使用者，完成轮廓绘制后通过拉伸命令生成基础薄板实体，整体厚度控制在1.2mm，兼顾使用时的结构强度与手持轻便性。在功能槽孔的建模阶段，针对不同绘图工具的擦除防护需求，逐一绘制对应形态的切除草图：包含适配直线擦除的多组不同长度直槽口、适配圆弧线条擦除的多曲率弧形槽、适配小范围精准擦除的不同直径圆形通孔、适配箭头等特殊制图符号擦除的水滴形槽，所有槽孔边缘均做0.1mm的微小倒角处理，避免槽口毛边刮蹭纸面。材质设定上选用哑光磨砂不锈钢材质，渲染时调整金属粗糙度参数至0.6，还原真实金属文具的哑光质感，避免高反光材质在绘图时产生眩光干扰视线，同时金属材质的耐磨属性可保证长期使用后槽孔边缘不会出现磨损变形，保障擦除定位的精度。设计思路围绕传统手工制图的擦除痛点展开，以往手工擦除多余线条时极易误擦需要保留的制图内容，这款挡板通过不同形态的槽孔对应不同的绘图线条类型，使用时将对应槽孔对准需要擦除的线条部分，即可遮挡周边需要保留的图线，实现精准擦除，整体造型轻薄可放入绘图工具盒内携带，槽孔排布按照制图常用线条的使用频率从左到右、从大到小有序排列，符合使用者的操作习惯，无需刻意寻找对应槽位即可快速完成定位，大幅提升手工制图修改环节的效率，减少因误擦带来的图纸返工问题。
