轮式移动可动臂玩具机器人结构造型

　　这款轮式玩具机器人的结构设计，最初的出发点是跳出传统双足行走玩具机器人的运动逻辑，不用复杂的舵机关节步态控制，也不需要多组联动行走齿轮组，靠底部两侧大直径滚轮就可以实现平滑移动，同时保留拟人化机器人的外观辨识度，兼顾桌面把玩、创意摆件展示和FDM熔融沉积3D打印制作的落地可行性。

　　从实际使用场景来看，这类结构的机器人玩具既可以作为青少年机械结构科普的具象教具，让学习者直观理解轮式移动载体和拟人机械臂的布局关系，也可以作为桌面创意潮玩摆件，放置在工位、展示柜中作为机械主题装饰；如果加装微型驱动电机、蓝牙控制模块，还可以快速改装成小型桌面巡检演示样机、互动娱乐机器人原型，不需要重新设计主体承载结构，预留的躯干内部空腔完全可以容纳小型控制板、纽扣电池和微型减速电机。

　　功能特性层面，这款设计没有采用一体化固定死的手臂结构，双侧手臂都预留了关节转动间隙，肩关节、肘关节处都设计了转轴配合位，打印完成后不需要额外粘接固定，就可以实现手臂的前后摆动、肘部弯折，能够摆出不同的手势姿态；手部的夹爪结构也做了分件镂空，手指关节处留有活动间隙，可实现小角度的开合动作，能够夹持便签、小型USB接头这类轻薄小物件。移动部分没有采用小型万向轮搭配驱动轮的常规布局，而是直接将两个大直径滚轮布置在下肢外侧，滚轮宽度做了加厚处理，整机重心落在两轮连线的中心区域，静止放置时不需要额外辅助支撑就可以保持直立稳定，推动滑行时滚轮接触面积大，在木质桌面、PVC垫板、玻璃台面都不会出现侧翻、卡滞的问题；头顶的细长天线造型除了外观装饰作用，也可以作为改装时外置传感器、状态指示灯的安装延伸位，不用在躯干外壳额外开孔破坏整体造型。

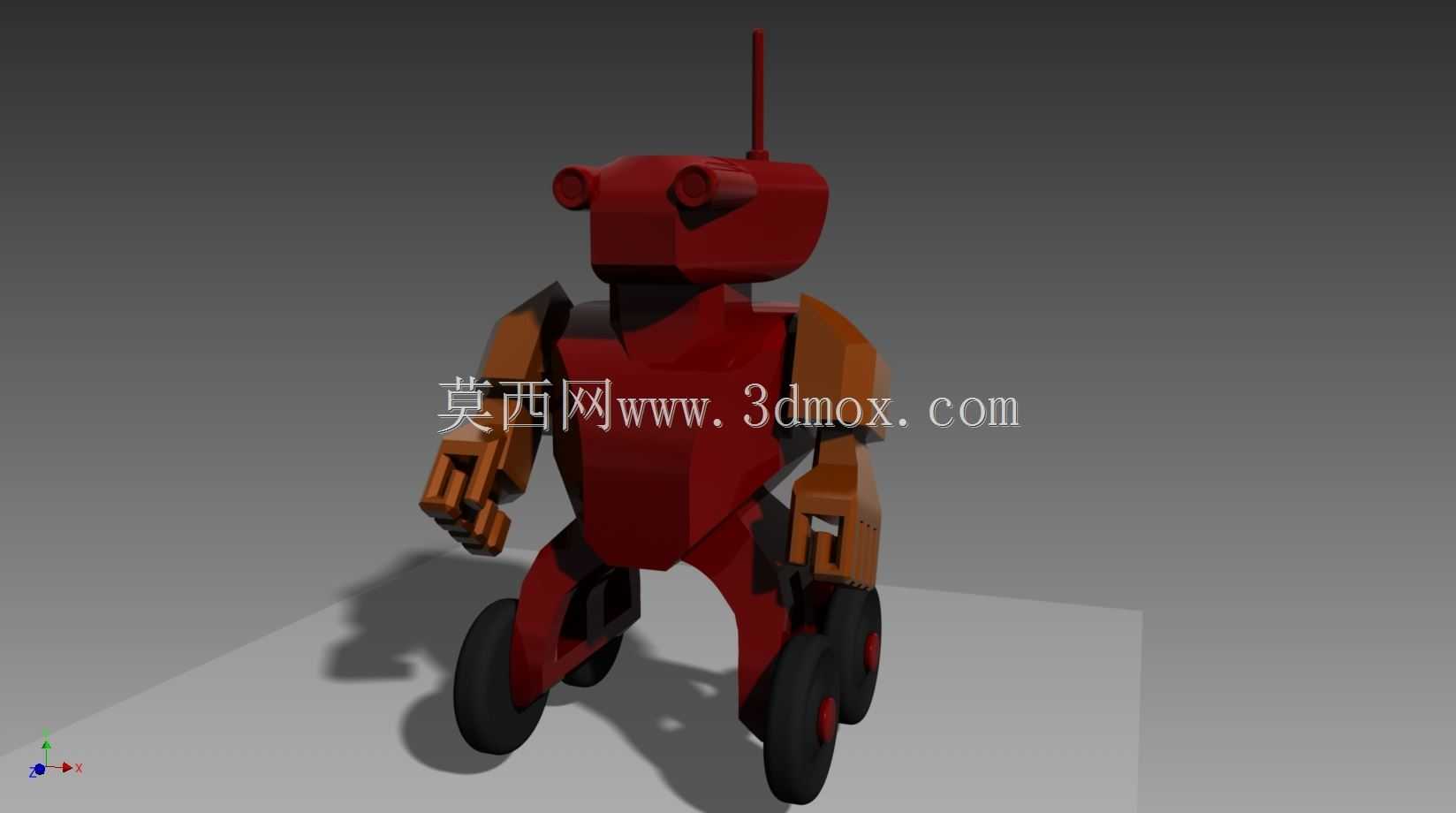

　　设计思路上，整机所有外观棱线都做了大角度倒角处理，没有细小的薄壁突出结构，也没有悬空角度大于45度的无支撑打印面，拆分后的各个零件都可以直接平放打印，不需要添加大量支撑结构，打印完成后去除支撑的工作量极低，零件之间的配合间隙预留了0.2-0.3mm的FDM打印公差余量，普通桌面级3D打印机使用PLA耗材就可以直接制作，不需要高精度工业打印设备。外观配色上主体躯干采用醒目红色，手臂、关节部分采用棕橙色分件，滚轮边缘做红色点缀，分色边界清晰，不需要后期喷涂分色，直接用不同颜色耗材打印对应零件，组装后就可以达到图示的视觉效果。

　　尺寸与安装边界方面，整机按桌面把玩的比例缩放后，整体高度控制在180mm左右，宽度（含两侧手臂外轮廓）约110mm，前后深度（含滚轮前后边缘）约120mm，底部两个滚轮的直径为65mm，滚轮转轴的同轴度公差控制在0.1mm以内，保证滑行时不会出现跑偏、晃动。躯干内部预留的空腔尺寸约为60mm×40mm×30mm，足够容纳常规的Arduino微型控制板、两节7号电池或者小型锂电池；手臂转轴的直径设计为4mm，既可以直接用打印出来的塑料转轴做转动配合，也可以替换成标准M4螺丝作为转轴，通过螺母调节关节的阻尼松紧度，调整手臂摆动的手感。下肢和滚轮的连接位设计了方形卡槽，滚轮和转轴之间做了扁位配合，传递扭矩时不会出现轮轴打滑的问题，如果后续改装电动驱动，直接将微型减速电机的输出轴和滚轮扁位对接，就可以实现动力输出，不需要额外设计联轴器。整机所有零件的壁厚都控制在2.5mm以上，既保证打印时零件不会出现翘曲变形，日常把玩跌落时也不容易出现断裂破损，夹爪、天线这类相对细长的结构根部都做了加厚圆角过渡，避免应力集中导致的断裂问题。
