急停按钮红色防护笼翻盖护罩

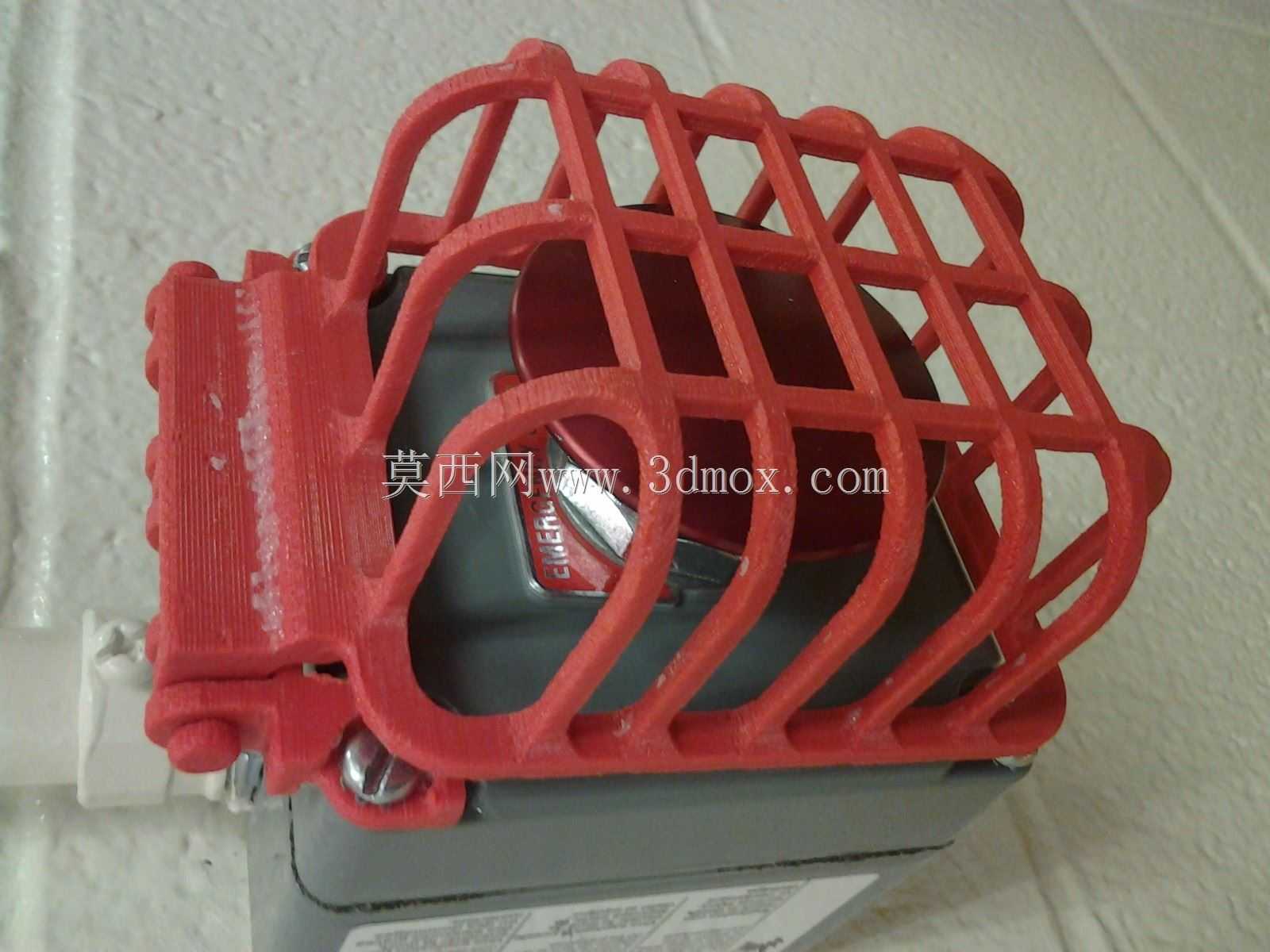

　　现场设备上的急停按钮往往处在人员走动、物料搬运、工装转运频繁的位置，裸露的蘑菇头一旦被肘部、工件、线缆或搬运工具意外压下，整条产线会立即断电停机，轻则造成节拍中断、工件报废，重则带来伺服丢位、焊接断弧、加工中心换刀中途停止等连锁问题。这个红色笼式护罩就是围绕“保留紧急操作可达性、同时隔绝非预期触碰”这一矛盾做的结构件，主要用在机床操作站、自动化线体控制柜、输送线旁立柱、焊接变位机周边以及装配工位的按钮盒上。

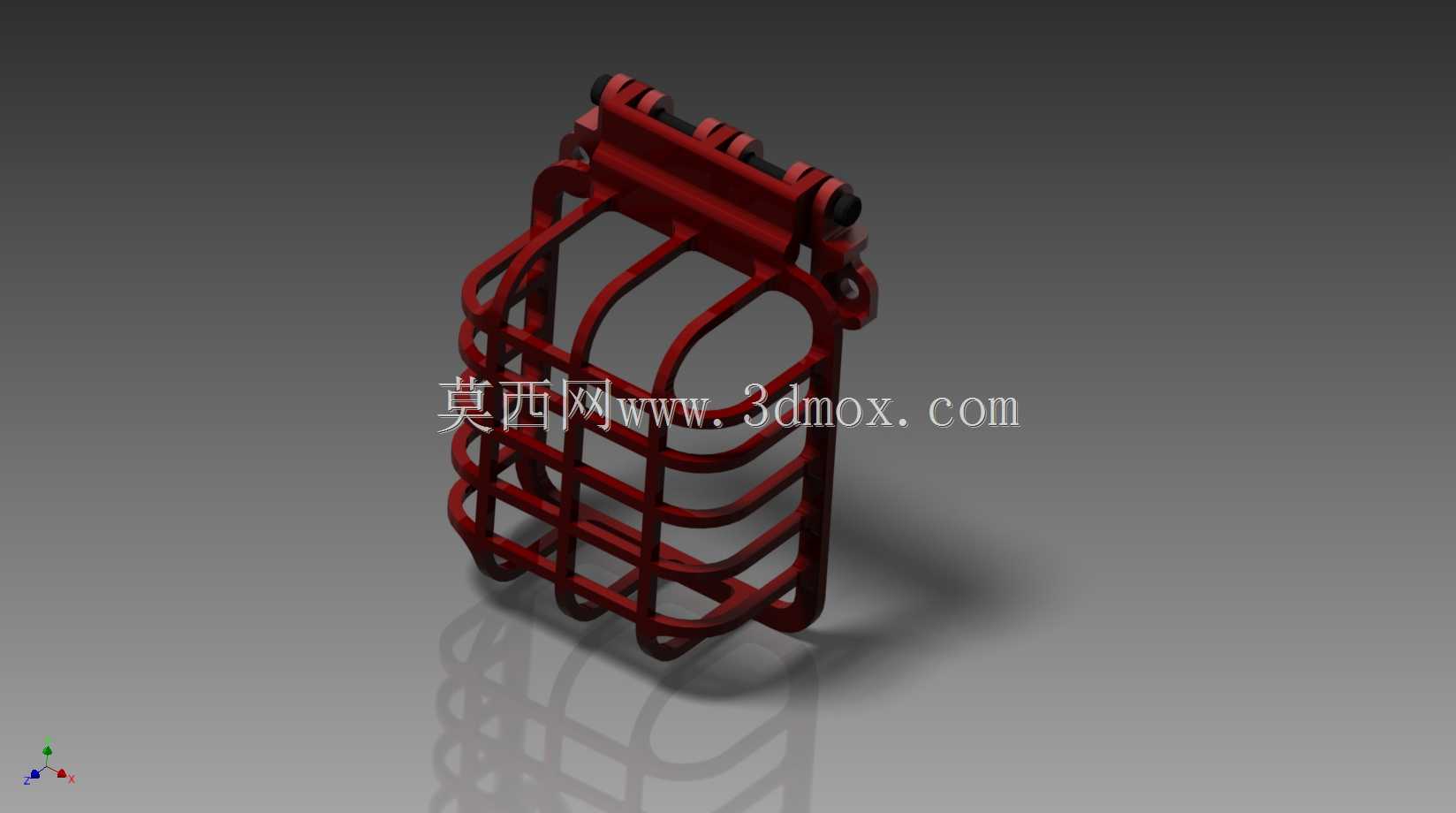

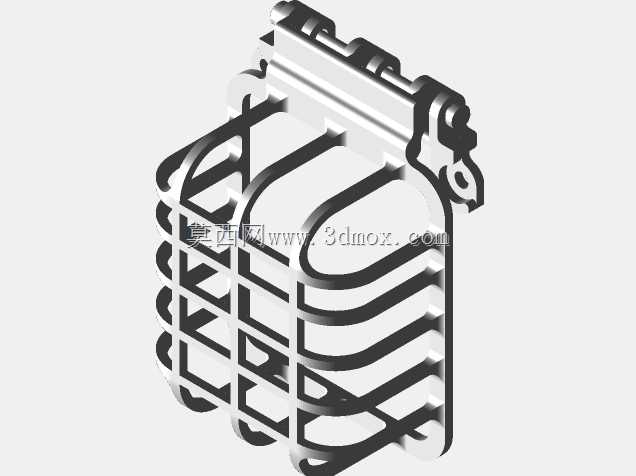

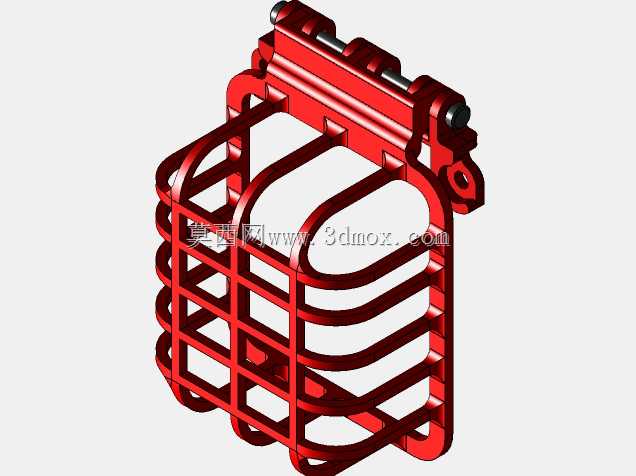

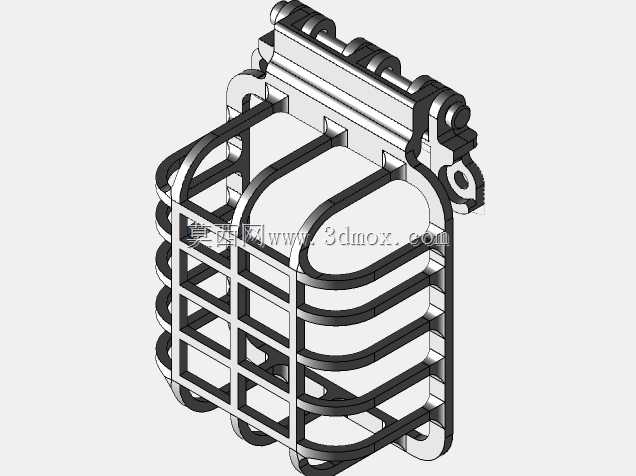

　　护罩整体采用镂空笼格而不是封闭盒体，核心考虑有三点。第一，红色蘑菇头在笼格内仍然清晰可见，巡检人员从斜侧方向就能确认急停位置和按钮状态，不会因为加装外罩而削弱安全色的视觉提示。第二，格栅之间留有足够空隙，戴手套的手指可以伸入并按压蘑菇头，紧急情况下不需要先翻找盖子或执行多余解锁动作，满足急停操作“一次动作直接触发”的基本要求。第三，镂空结构相比实心罩体更省材料，3D打印或注塑成型时收缩变形小，侧壁网格还能提高整体抗弯刚度，工件、纸箱、软管从侧面擦碰时，载荷先作用在笼框上，不会直接传到按钮帽。

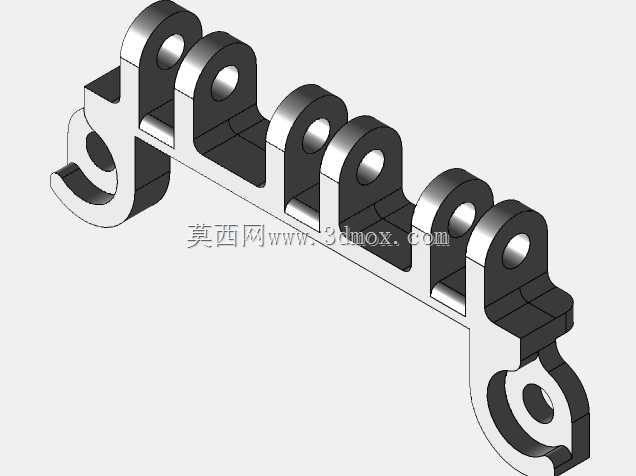

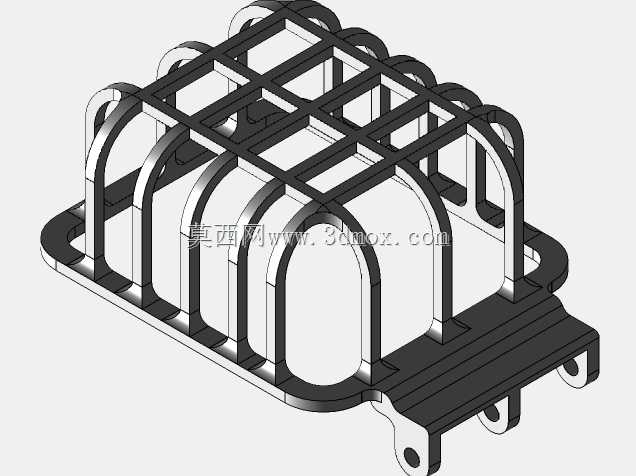

　　从外形看，护罩下部贴合常见方形按钮盒的上表面，底座一侧设置铰链结构，另一侧为卡扣配合，翻盖可以绕短边抬起。这样的布置方便日常点检和按钮复位：正常生产时罩体扣下，笼架围合蘑菇头；需要复位旋转或更换按钮时，把护罩翻开即可操作内部元件，不必整罩拆除，也避免小螺钉在设备旁丢失。底座边缘做了加宽法兰面，压力通过法兰分散到按钮盒壳体上，固定孔位与盒体安装面匹配，锁紧后护罩不容易被侧向撞击掀起。前端卡扣位置保留了一定弹性臂长度，扣合时有明确手感，同时不会因为塑料件轻微公差而卡死。

　　尺寸边界上，护罩内腔高度要高于蘑菇头被按下后的行程位置，确保按钮帽即使在触发状态下也不会顶住笼顶；笼格间距则要控制在人体肘部、搬运箱体边缘难以直接压入的范围，同时又能让手指穿过。底座轮廓需避开按钮盒侧面的电缆接头和铭牌区域，安装后不能干涉盒盖开合。对于不同直径的急停头，建模时可把笼体内径、底座圆角、铰链轴孔和卡扣高度做成参数：笼体内径按蘑菇头外径加侧向间隙确定，内腔高度按按钮高度加按压行程加安全余量确定，底座开孔则围绕标准安装螺母外圈布置。

　　结构细节上，笼条采用圆弧过渡汇集到顶部和侧边，避免直角根部应力集中；受冲击概率最高的前侧笼条适当加粗，后侧靠近铰链的位置则承担翻转载荷，轴孔周围增加局部壁厚。底座与按钮盒接触的一面建议保持平整，若现场盒体表面有加强筋或弧度，可在护罩底部增加薄垫片或局部凸台，保证锁紧后不晃动。红色材料选择上要兼顾韧性和耐候性，长期暴露在切削液飞溅、焊接烟尘或普通车间油污环境中时，材料不能明显变脆，颜色也应保持较高辨识度。

　　实际建模时，需要先把急停按钮和按钮盒作为装配参照，确定蘑菇头中心、安装面、旋转复位空间和盒体边界，再自底向上搭建底座、铰链、侧笼和顶笼。笼条不要单纯追求均匀美观，而应沿着可能的碰撞方向形成连续传力路径：侧向受力从外笼条传到底座法兰，向下压力由顶部分散到多根竖条，翻盖掀起时载荷经铰链回到底座。卡扣与铰链之间还要留出装配公差，防止打印或成型后因翘曲导致扣合困难。

　　这类护罩并不替代急停按钮本身的安全功能，而是作为防误触辅助件存在。设计判断的关键，是任何防护结构都不能增加紧急停机的操作难度：罩体不能上锁、不能需要工具才能打开、不能遮挡按钮颜色，也不能让人员在慌乱中找不到按压点。笼式翻盖方案正好在这些约束之间取得平衡，既降低日常生产中的误碰停机率，又保留了急停装置应有的快速可达性。
