Ender3V2适配滑轮驱动步进机涡轮结构

项目分类:3D打印机 发布时间:2024-03-14 ID:741853
  • Ender3V2适配滑轮驱动步进机涡轮结构
  • Ender3V2适配滑轮驱动步进机涡轮结构
  • Ender3V2适配滑轮驱动步进机涡轮结构
  • Ender3V2适配滑轮驱动步进机涡轮结构

  桌面级FDM3D打印设备的送丝稳定性,一直是影响成型件表面质量与尺寸精度的核心因素,不少用户在使用Ender3V2机型做长时间连续打印时,会遇到挤出机送丝打滑、步进电机负载波动导致的出料不均问题,尤其是在打印柔性耗材、或者大流量高速打印工况下,原有挤出端的传动结构很容易因为接触压力不足、传动匹配度不够出现丢步、堵头的情况。这套适配Ender3V2的滑轮驱动步进机配套涡轮结构,就是针对原有设备挤出端的传动痛点做的定向优化设计,核心是把滑轮传动结构直接集成在步进电机的输出端,让送丝轮的传动路径更短,传动间隙控制在更小的范围内,同时配套的涡轮风轮结构直接对接步进电机的输出轴,不需要额外增加独立散热风扇的安装位,就能在电机运转的同时带动风轮转动,给步进电机线圈以及近端挤出的喉管部位做同步散热,避免长时间高速打印时电机温升过高导致的扭矩衰减,也能减少喉管部位热量上行导致的耗材提前软化堵头的问题。

  从实际安装适配的角度来看,这套结构完全匹配Ender3V2原有挤出机的安装孔位,不需要对设备原有钣金件做任何打孔、切削的二次加工,所有安装边界都严格参照原有步进电机的安装尺寸设计,电机轴的配合孔径和原有挤出轮的安装孔径保持一致,用户替换安装时只需要拆下原有挤出端的传动组件,直接把这套滑轮驱动结构套在电机轴上,对准原有安装孔位拧紧紧固螺丝即可,整体安装公差控制在0.1mm以内,不会出现安装错位、传动卡滞的问题。滑轮部分的型线设计专门针对1.75mm直径的3D打印耗材做了适配,轮面的咬合齿深度控制在0.2mm,既能够保证足够的送丝咬合力,不会因为齿过深刮伤耗材表面产生碎屑,也不会因为齿过浅导致大流量送丝时出现打滑,配合双侧轴承支撑的滑轮结构,转动时的径向跳动量控制在0.05mm以内,送丝过程的压力波动可以控制在5%以内,不管是打印PLA、PETG这类常规刚性耗材,还是TPU这类柔性耗材,都能保持稳定的送丝压力,不会出现出料忽多忽少导致的打印件表面层纹不均、填充缺料的问题。

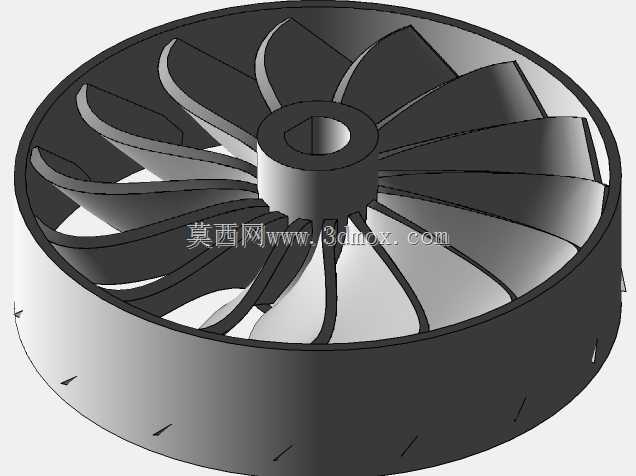

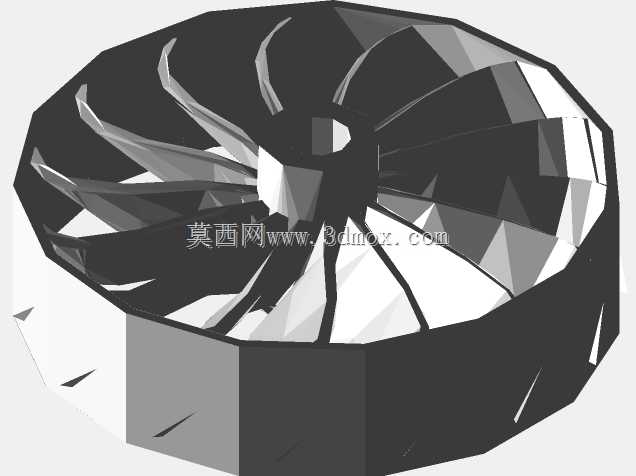

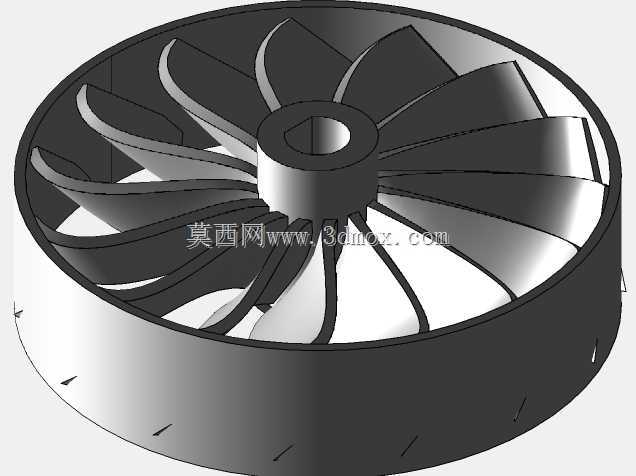

  配套的涡轮风轮采用后倾式叶片设计,一共12片等距分布的曲面叶片,叶片的型线经过流体仿真优化,在电机转速200rpm的常规打印送丝转速下,就能产生足够的轴向风压,气流直接吹向步进电机的外壳散热筋以及挤出喉管的散热片部位,相比原有设备上独立安装的侧吹风扇,风路的指向性更强,散热效率提升30%以上,而且因为风轮直接和电机轴联动,不需要额外的供电线路与控制端口,不会占用设备主板的额外驱动接口,也避免了独立风扇长期运转后的轴承异响、寿命不足的问题。风轮的外圈做了加厚的围边结构,既可以提升风轮整体的结构强度,避免高速转动时叶片出现形变抖动,也能起到导风的作用,减少气流的径向扩散,让更多的气流集中流向需要散热的核心部位。

  在设计过程中,所有结构的加强筋布置都经过受力仿真验证,滑轮的受力部位厚度做了针对性加厚,能够承受最大50N的送丝推力,满足高速打印时大流量挤出的推力需求,同时整体结构的重量比原有金属挤出轮组件轻15%,降低了步进电机的转动惯量,让电机的启停响应速度更快,在打印回抽动作时的响应延迟更低,能够有效减少打印件的拉丝、漏料问题。整个结构的所有棱角部位都做了R0.5以上的圆角处理,没有尖锐的边角,安装时不会划伤操作人员的手部,也不会在设备运转时勾到耗材或者设备的连接线材。从实际打印测试的效果来看,换装这套结构之后,Ender3V2在120mm/s的高速打印工况下,连续打印20小时以上,步进电机的外壳温度可以稳定控制在45摄氏度以内,没有出现扭矩衰减导致的丢步问题,送丝的一致性明显提升,打印件的表面层纹均匀度有明显改善,尤其是打印大尺寸填充件时,没有出现因为送丝打滑导致的填充缺料、层间剥离的问题,针对柔性TPU耗材的打印适配性也有明显提升,不需要额外调整挤出机的压紧力,就能实现稳定的柔性耗材送丝,不会出现耗材在挤出端弯折堵料的情况。
