13×17双头开口扳手五金工具结构

项目分类:通用五金配件 发布时间:2024-03-14 ID:742054
  • 13×17双头开口扳手五金工具结构
  • 13×17双头开口扳手五金工具结构
  • 13×17双头开口扳手五金工具结构

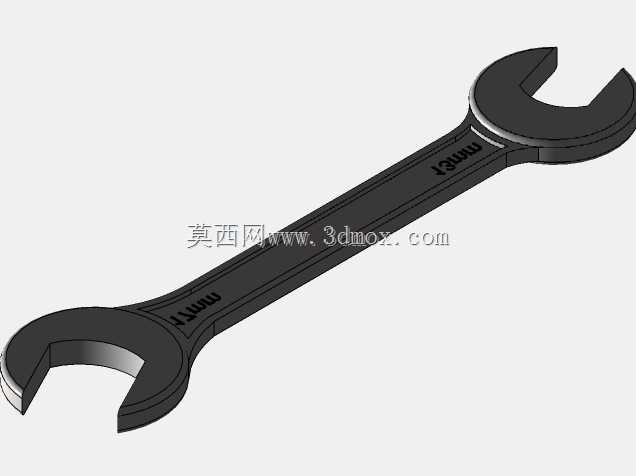

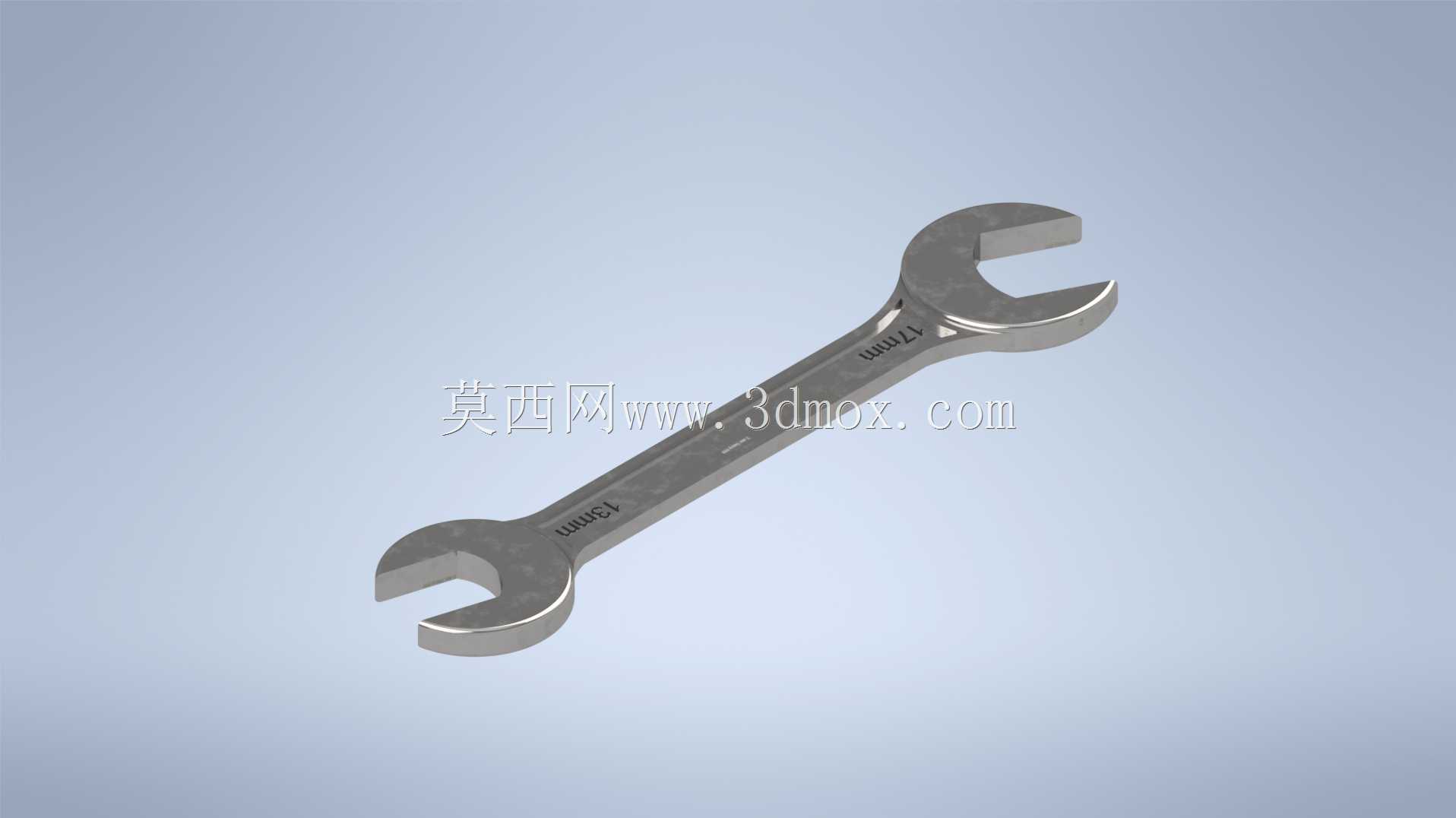

  该三维作品表现的是一把双头开口扳手,两端开口规格分别对应13mm与17mm紧固件,属于机械装配、设备检修、机床维护和日常五金作业中常见的手动拧紧工具。模型重点还原了扳手杆身、两端U形开口、头部过渡圆弧、厚度变化以及开口夹持面的基本形态,可用于工具类产品展示、维修场景布置、工装工位建模、教学演示以及机械结构素材搭建。

  从实际使用角度看,开口扳手主要用于六角头螺栓、螺母等标准紧固件的旋紧与拆卸。与套筒类工具相比,开口结构可以从紧固件侧向进入,在螺栓轴线方向空间受限、套筒无法套入或紧固件位于长螺杆中段时更具便利性。13mm和17mm是设备装配中较常见的对边尺寸,能够覆盖部分M8、M10等螺纹连接件对应的螺母或螺栓头规格。双头设计将两种常用尺寸集成在同一根扳手上,减少工具更换频率,也便于维修人员在狭小工具箱中携带。

  模型的外形以细长杆身为主体,两端头部宽度大于杆身,开口处形成两个平行夹持爪。工作时,开口夹持面与螺母对边接触,通过施加绕紧固件轴线的扭矩完成转动。由于开口扳手并非全周包裹紧固件,其受力主要集中在开口两侧接触区域,因此头部通常需要比杆身更宽、更厚,以承受弯曲和局部挤压。作品中头部与杆身之间采用渐扩过渡,这种形态符合真实扳手的力流传递思路:扭矩从手部握持区域经杆身传至头部,再由开口夹持面作用于紧固件,过渡区避免截面突变带来的应力集中。

  在结构设计上,扳手杆身并非简单等宽直板,而是沿长度方向根据两端头部尺寸和受力需求形成连续轮廓。靠近17mm开口的一端头部更大,能够容纳更大的紧固件对边尺寸,也对应更高的扭矩承载需求;13mm一端头部相对紧凑,适合较小规格紧固件。杆身中部较窄,有利于控制整体重量,并在保证刚度的前提下减少材料占用。头部开口内侧的两个夹持面保持平行,开口深度需要满足螺母或螺栓头的进入要求,过浅会导致接触不足,过深则可能削弱头部强度。

  建模时需要特别注意开口尺寸与扳手整体比例的协调。开口宽度应围绕紧固件对边尺寸建立,头部外圆或外轮廓需为夹持爪留出足够壁厚;杆身厚度会直接影响视觉重量和强度判断,过薄会显得像薄片零件,过厚则失去手动工具的轻便感。两端开口方向通常处于同一平面,便于在平面布局中贴合紧固件侧面。扳手柄部长度与可施加扭矩密切相关,较长柄部可获得更大力矩,但也会增加在狭窄空间内摆动的难度;因此这类小规格双头扳手通常采用适中长度,在便携性和拧紧能力之间取得平衡。

  从应用场景看,这类工具广泛出现在机械设备装配线、机床加工工位、汽车维修、模具保养、管道支架安装、电气柜装配以及家庭维修中。在三维场景里,它可以放置于工具柜、工作台、维修推车、装配夹具旁,也可与螺栓、螺母、零件支架等共同构成检修环境。对于教学或动画演示而言,该模型能够直观说明开口扳手与紧固件的配合方式:扳手从侧方卡入螺母,转动一定角度后可退出并重新卡位,适合在连续旋转空间不足的位置反复操作。

  使用边界方面,开口扳手适合施加中等扭矩,不适合替代重型敲击扳手或加长力矩扳手进行高强度拆卸。由于开口与紧固件之间存在侧向间隙,若规格选择不当、接触位置过浅或施力方向偏斜,容易出现打滑、螺母棱角损伤等情况。因此在结构表达上,模型应体现开口与紧固件对边的贴合关系,头部夹持面不宜做成尖锐薄壁,边缘可保留真实工具常见的倒角和圆角。这些细节不仅提升外观真实感,也反映了锻造成型、热处理和表面处理后手动五金工具的典型工艺特征。

  整体而言,该作品围绕双头开口扳手的功能形态展开,既呈现了13mm与17mm两端规格差异,也保留了杆身力流、头部强度、开口夹持和便携使用等工程特征。对于三维素材库建设、维修培训场景、五金产品展示和机械装配动画来说,这类模型具有较强的通用性和识别度。
