带弹簧缓冲顶装式万向小车行走轮结构

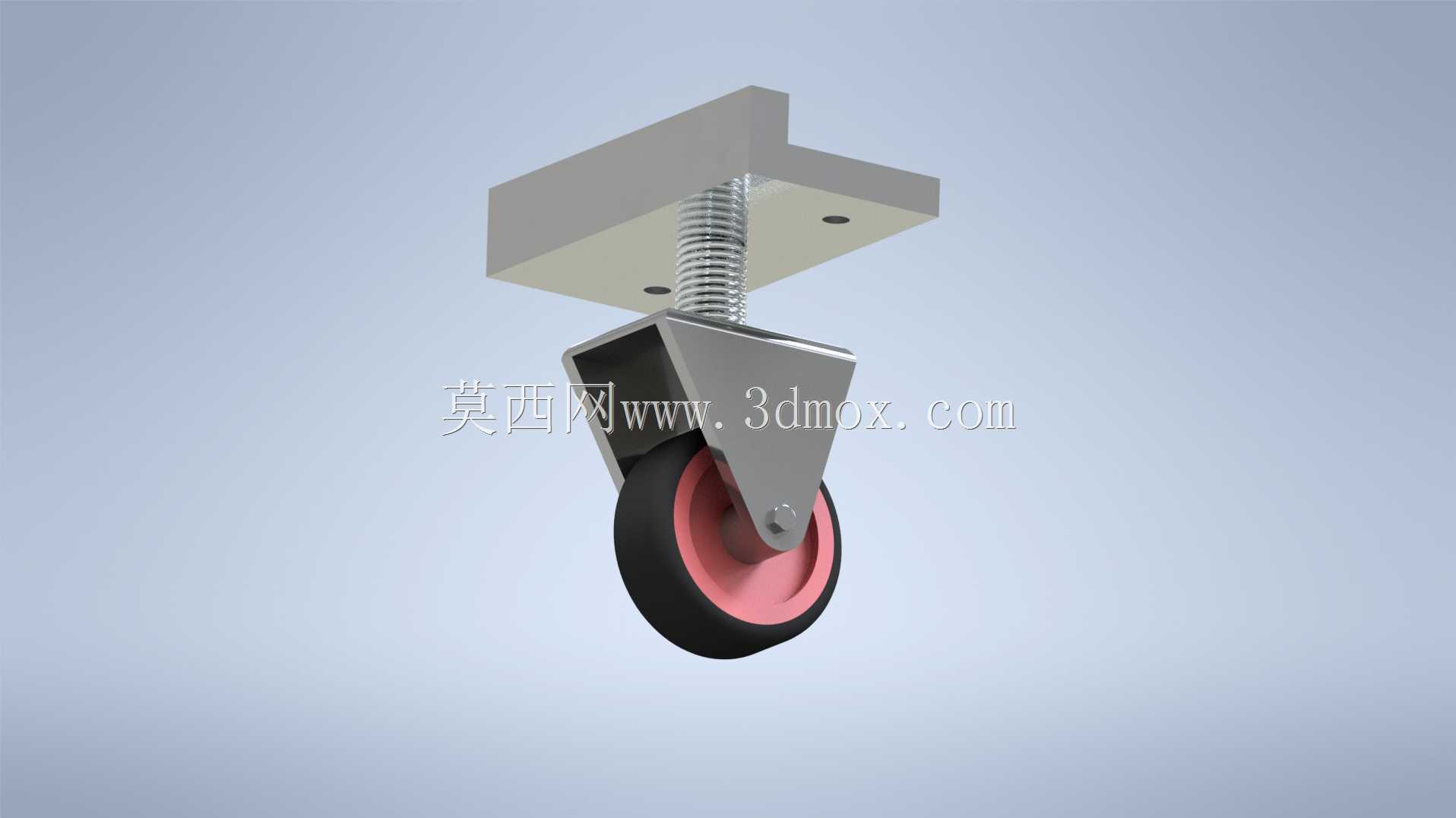

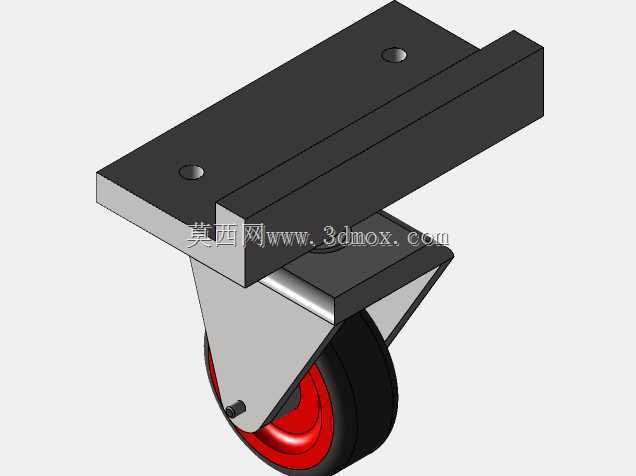

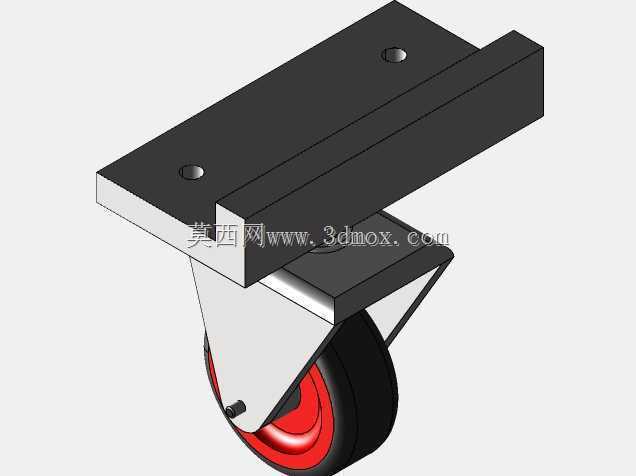

　　这款带弹簧缓冲结构的顶装式万向轮，主要适配各类轻型移动工装、车间周转小车、小型输送移载设备、实验室移动台架的行走支撑场景，在地面存在轻微不平整、接缝落差的车间环氧地坪、硬化水泥地面环境下，能通过内置的弹簧缓冲结构抵消行走过程中的颠簸冲击，避免台架上放置的精密工件、检测仪器因震动出现位移或精度偏差。从结构设计逻辑来看，整个轮组采用顶装式安装方案，顶部的方形安装板预留两个对称的螺栓过孔，安装时可直接通过螺栓锁紧在设备底部的安装梁上，不需要额外设计侧装夹持结构，适配常规20-40mm规格的铝型材框架、方管焊接框架的底部安装需求，安装板下方的导向螺杆与缓冲弹簧配合，轮架在受到垂直方向的冲击载荷时，可沿螺杆轴向做小范围的上下浮动，

　　浮动行程控制在15-20mm区间，既能够抵消地面凸起带来的刚性冲击，也不会因为浮动量过大导致设备行走时出现明显的晃动侧倾。轮架部分采用折弯成型的金属支架，转向枢轴与顶部安装座的回转中心同轴，可实现360度水平方向的自由回转，转向阻力小，在人工推行小车转向时不需要额外施加过大的侧向力，轮体部分采用硬橡胶外层与硬质内芯的复合结构，橡胶层厚度约8mm，既能够保证行走时的静音效果，避免硬质轮体碾压地面杂物产生刺耳噪音，也能通过橡胶层的微量变形增大与地面的接触摩擦力，防止小车在轻微倾斜的地面上出现溜滑问题。在设计建模过程中，需要重点关注几个安装边界的尺寸约束：首先是顶部安装板的孔位间距，需要匹配常用的铝型材槽距，

　　避免出现安装孔位与型材槽道错位无法锁紧的问题；其次是弹簧的预压缩量设计，空载状态下弹簧需要保留足够的预紧力，避免轮组在空载时出现上下窜动，满载状态下弹簧压缩量不能超过设计行程，防止弹簧压并后失去缓冲效果，出现刚性碰撞；另外轮架的回转半径需要控制在合理范围，避免轮体转向时与设备底部的框架梁、支撑腿发生运动干涉，尤其是在安装空间比较紧凑的小型设备上，回转半径的冗余量至少要保留5mm以上，防止加工装配出现误差时轮体卡滞。这类缓冲型万向轮和普通固定脚轮的核心差异，就在于增加了垂直方向的浮动缓冲环节，在实际选型应用中，单轮的额定载荷通常在30-50kg区间，四个轮组搭配使用时可承载120-200kg的整体设备重量，

　　适合对行走平稳性有一定要求的轻型移动设备，相比不带缓冲的普通脚轮，它能够有效降低地面冲击传递到设备本体的震动量级，延长设备上搭载的精密部件使用寿命，同时也能减少轮体本身因为刚性冲击出现的轴承损坏、橡胶层开裂问题，降低日常维护更换的频率。建模时轮体与轮架的连接销轴需要保留合理的配合间隙，既不能间隙过大导致轮体行走时出现偏摆，也不能间隙过小导致轮体转动卡滞，销轴两端需要做防脱结构设计，避免轮体在长期行走震动过程中出现销轴窜动脱落的问题。顶部的导向螺杆与安装板之间采用刚性连接，螺杆表面需要做防锈处理，弹簧套在螺杆外侧，上下两端分别与安装板底面、轮架顶面接触，弹簧的线径、中径、有效圈数需要根据额定载荷做匹配计算，保证载荷与压缩量的线性关系处于合理区间，避免出现刚度过大缓冲效果差、刚度过小支撑不足的问题。
