双轮差速循迹移动小车结构设计

　　这套双轮循迹移动底盘面向教学实验、传感器验证与小型自主导航演示场景，核心任务是在铺设高对比度导引线条的平面上完成路径识别、方向修正与连续行进。整机采用左右两轮独立驱动的差速布局，前端布置横向反射式传感器阵列，通过多个检测点同时读取地面明暗差异，控制器依据各通道返回值判断车体相对导引轨迹的偏移方向与偏移量，进而调节两侧驱动轮转速，实现直线跟随、弯道修正和轨迹纠偏。

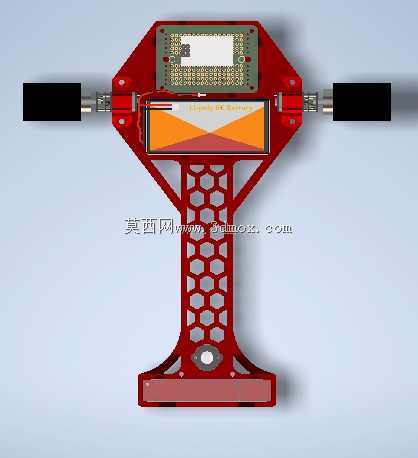

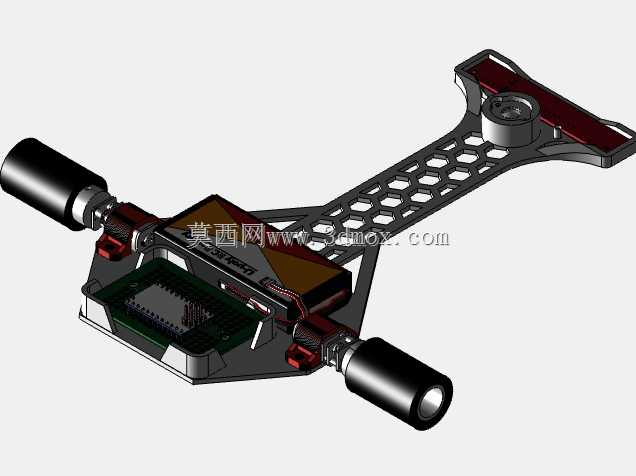

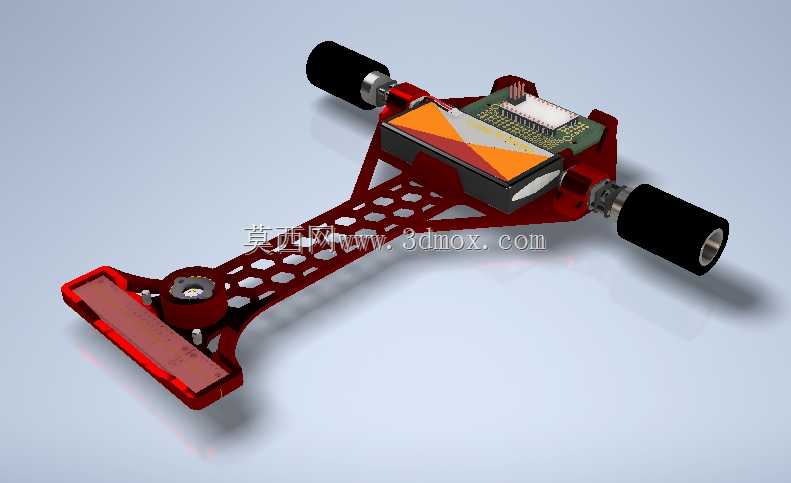

　　从结构布置看，底盘主体采用长条形镂空承载框架，前端为传感器安装区，中部集中布置控制板、驱动模块与电池，后部两侧伸出轮轴安装驱动轮。框架上大量开设减重孔，既降低整车自重，也为线束穿行、螺钉固定和模块拆装预留空间。这种骨架式结构在保证抗弯刚度的同时，减少了实体材料堆积，使车体在快速转向时惯量更低。前端传感器支架与主车架形成稳定连接，检测面贴近地面，能够减小环境光干扰对反射信号的影响；支架高度和倾角需要结合地面材质、传感器发射角度以及轮子半径综合确定，避免检测距离过大导致信号边界模糊。

　　驱动部分选用左右对称的圆柱轮组件，轮轴通过支架与车架连接，电机输出转矩经轴系传递至车轮。两轮同轴布置有利于差速控制解算：当两侧轮速相等时车体直行，一侧轮速降低或反转时车体绕瞬时转向中心旋转。由于该底盘未设置独立转向机构，转向动作完全依赖左右轮速差完成，因此轮距、轮胎半径和车架重心位置会直接影响最小转弯半径与直线稳定性。设计中需要控制驱动轮与地面的接触压力，保证两轮抓地一致；若一侧轮胎打滑，传感器即使正确识别轨迹，车体也会出现偏摆或轨迹丢失。

　　电气模块的安装遵循集中承载、分层固定的思路。主控板位于车架上方较平整的区域，接口朝向便于插拔；驱动板靠近电机布置，可缩短动力线长度，降低线阻和电磁干扰；电池放置在车架中部偏下位置，使重心接近两轮轴线，减少前端传感器支架的悬臂载荷。车体前端还设置了明显的红色承载件，可用于安装传感器板、辅助配重或碰撞缓冲结构。该件与镂空主梁之间通过螺钉连接，形成便于更换的前端模块，当实验目标由循迹改为避障、边缘检测或光带识别时，可在不大改主车架的情况下替换检测单元。

　　外形边界方面，整车长度主要由前端传感器伸臂、中部电气安装区和后轮轴线位置决定，宽度受两轮外圆尺寸限制，高度则由电机、轮胎、控制板及上层接插件叠加决定。安装设计时需重点核查三类边界：一是车轮外圆与车架镂空边缘之间不得发生运动干涉，转向和车身振动时轮胎不能摩擦主梁；二是传感器板下表面到地面的距离应保持在有效检测范围内，前端支架不能因受压下垂；三是电池、开关、接线端子等维护件需保留手指和工具操作空间，不能被轮轴或横梁遮挡。

　　在实际调试中，循迹性能并不只由控制程序决定。传感器阵列的排布密度决定位置分辨率，检测点间距过小会提高控制精度但增加信号处理量，间距过大则会在细线条或急弯处丢失偏差信息。车架孔位设计应支持传感器板前后、高低微调，以便适配不同黑线宽度和地面反射率。车轮与电机轴的连接需限制周向间隙，若采用顶丝固定，应在轴上设置平面或配合D形切口，降低正反转切换时的松动风险。线束从前端传感器进入主控板时，宜沿车架内侧走线并在孔位处固定，避免小车反复转向后线材被拉扯。

　　该结构适合用于自动导引原理验证、PID循迹算法测试、单片机教学实践以及小型移动机器人底盘开发。建模时可将车架、轮轴、电机、传感器板、控制板和紧固件分层装配，重点检查轮轴同轴度、传感器离地间隙、重心投影位置和模块拆装路径。通过参数化调整轮距、轴距、前端伸臂长度与孔位分布，可以在稳定直行、灵活转弯和便于维护之间取得平衡。
