六杆双振荡滑块联动机械装置结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074433
  • 六杆双振荡滑块联动机械装置结构
  • 六杆双振荡滑块联动机械装置结构

这套六连杆联动结构,核心是通过多组铰接杆件的约束配合,实现双振荡运动与滑块往复动作的同步输出,在轻工自动化送料、小型工位节拍切换、教学演示教具开发场景中都有适配空间。从实际落地的工况来看,这类结构不需要额外的复杂凸轮组,仅通过杆件长度配比、铰接点位置的精准设计,就能把单一旋转输入转化为两组规律不同的摆动输出,搭配末端滑块构件,可完成小行程的直线推送、工位避让这类高频重复动作,相比齿轮传动组,它的运行噪音更低,铰接点采用标准销轴配合自润滑衬套即可满足长期运行的耐磨需求,维护成本也更低。

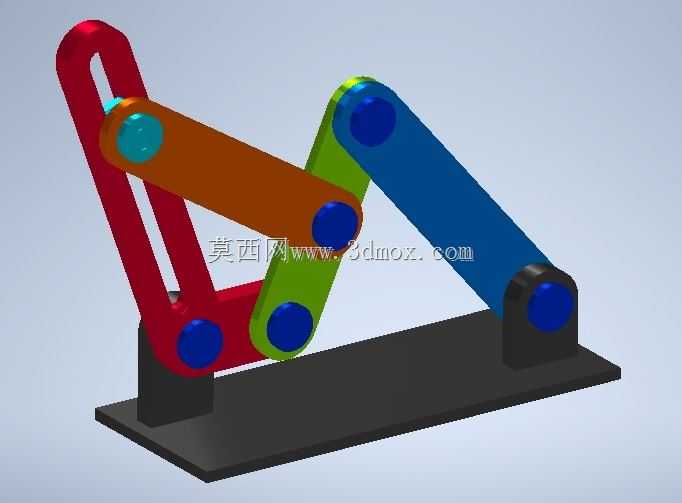

设计阶段首先要锁定的是安装基准面,也就是底部的平板安装座,所有固定铰接支座都以这个平板的上平面为定位基准,两个固定铰支座的中心距是整个机构运动边界的核心约束参数,设计时需要先根据目标输出的摆角范围、滑块行程反推固定铰的间距,再依次匹配各段活动连杆的长度:红色的摇杆构件作为第一级从动件,其长槽结构是为了适配铰接点在摆动过程中的相对位移,避免机构运动死点,橙色连杆作为动力传递的中间构件,两端铰接孔的中心距公差需要控制在IT7级以内,否则会出现运动卡滞或者间隙过大的冲击问题;绿色与蓝色的连杆分别对应两组振荡输出端,二者的铰接点位置差决定了两个摆动动作的相位差,可根据实际工况需要调整杆长比例来改变相位差大小,满足不同的动作时序要求。

从安装边界来看,底部安装平板需要预留足够的螺栓固定孔位,四个角的安装孔要匹配常用的M6内六角螺栓,保证机构运行时不会出现共振偏移;机构处于最大展开位置时,横向宽度不超过固定铰支座中心距的1.8倍,纵向高度不超过红色摇杆的有效长度,整体安装占用空间紧凑,适合集成在小型自动化设备的工位内部,不需要额外预留过大的避让空间。运动特性上,当输入端(蓝色连杆与固定支座连接的铰接轴)接入匀速旋转动力时,红色摇杆会绕自身下端的固定铰做定角度往复摆动,同时通过橙色连杆带动绿色连杆做另一组规律的摆动,两个摆动动作的运动曲线没有刚性冲击,铰接点的线速度变化平缓,适合在中低速(输入转速不超过120rpm)的工况下长期运行,不会出现杆件应力集中的问题。

实际选型适配时,需要注意各铰接点的销轴硬度要达到HRC40以上,避免长期铰接转动出现磨损松旷,连杆构件如果采用铝合金材质加工,可有效降低整体运动惯量,提升机构的响应速度,如果是用于教学演示场景,采用3D打印PLA材质制作杆件也能满足演示需求,只是运行转速需要进一步降低。另外这套结构的运动轨迹可通过调整各杆长参数实现定制化修改,比如缩短蓝色连杆的长度,就能减小输出端的摆角范围,调整绿色连杆的铰接点位置,就能改变滑块端的往复行程,不需要重新设计整体安装基座,适配灵活性较强。在小型工件分拣工位,可在两个振荡输出端安装拨杆,配合滑块端的推料动作,完成工件的分料、排序输送;在教学实训场景中,这套结构可作为连杆机构运动原理的演示教具,直观展示多杆机构的运动合成、死点规避、相位差调整这些核心机械原理,帮助学习者理解平面连杆机构的设计逻辑。需要注意的是,安装时要保证所有铰接点的轴线都垂直于底部安装平板,否则会出现杆件运动时的别劲问题,加速铰接衬套的磨损,装配完成后需要手动盘车检查整个运动行程内是否有卡滞点,确认各杆件之间没有运动干涉后再接入动力运行。
