全向移动ROS视觉巡检机器人结构设计

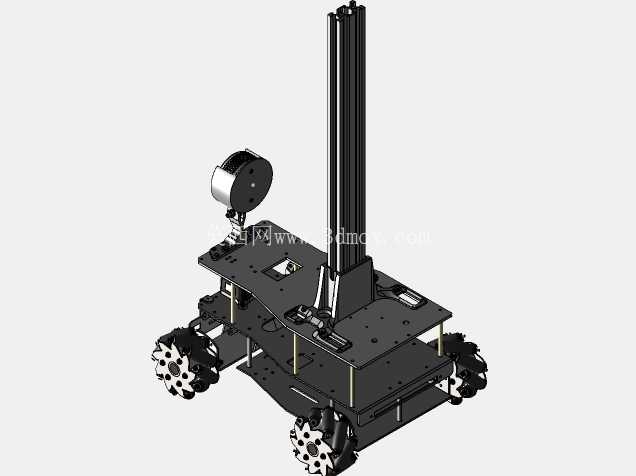

　　这款全向移动机器人结构采用分层堆叠式布局设计，核心行走单元选用麦克纳姆轮作为执行部件，四个轮组分别独立布置在底盘四角位置，单轮通过独立安装座与下层承载板连接，轮组辊子轴线与轮体轴线呈45度夹角排布，可实现平面内任意方向的平移与零半径回转动作，适配狭窄通道内的巡检、物料转运作业场景，无需预留传统差速底盘所需的转弯半径空间。下层承载板作为主承重结构，采用镂空式板材设计，在保证结构刚性的前提下预留了电池、驱动板、底层控制模块的安装位，前端设置格栅式防撞结构，采用硬质耐磨材质加工，可在低速碰撞时吸收冲击能量，避免内部元器件受外力损坏，防撞结构通过快拆卡扣与底盘主体连接，维护时无需拆解整体底盘即可快速更换。

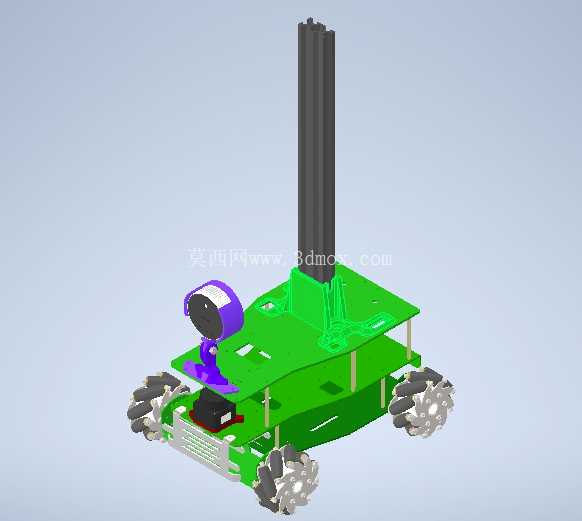

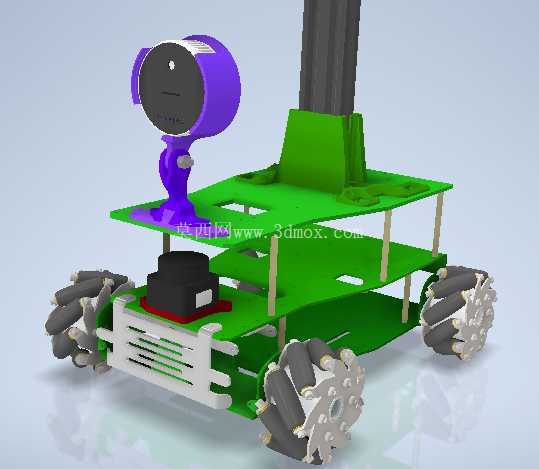

　　中层板通过铜柱支撑与下层板保持固定间距，主要用于布置ROS主控单元、传感器扩展板、电源管理模块，层间预留足够的走线空间，所有线束可通过板材上预设的穿线孔规整排布，避免运动过程中线束与轮组、活动部件发生干涉。上层板为功能扩展层，除了预留机械臂、升降机构的安装接口外，当前配置搭载了单自由度视觉云台，云台底座通过可调角度支架固定在上层板前端位置，可带动视觉传感器完成俯仰角度调节，配合底盘的全向移动能力，可实现不同高度、不同角度的环境图像采集，适配室内巡检、教学实验、二次开发验证等场景的使用需求。云台的俯仰关节采用舵机直驱结构，支架上预留了角度限位槽，可限制俯仰动作的极限角度，避免舵机过转损坏连接线束，视觉传感器的安装位采用通用孔位设计，可兼容不同尺寸的单目、深度相机安装需求，无需重新加工支架即可完成传感器替换。底盘的层间支撑选用标准铜柱配合螺丝锁紧，所有板材的安装孔位均采用对称式设计，用户可根据实际负载需求调整层间距，或是增减扩展层数量，搭载额外的机械臂、激光雷达、超声传感器等功能模块。

　　麦克纳姆轮的轮体采用金属轮毂搭配橡胶辊子的组合结构，辊子通过销轴固定在轮毂周边，每个辊子可自由绕自身轴线转动，运动过程中通过四个轮子的转速差与转向组合，实现前行、横移、斜行、旋转等多种运动模式，在仓储分拣、实验室自动化、展厅导览等场景下，可灵活穿梭于设备间隙与货架通道之间，相比传统差速移动底盘具备更强的地形适配性与空间利用率。结构设计过程中充分考虑了元器件的安装边界，所有外接模块的安装位均预留了足够的接线与散热空间，电池仓设置在底盘下层重心最低的位置，可降低整机重心高度，提升高速运动与急停动作时的稳定性，避免侧翻风险。

　　上层的立柱安装位可拓展搭载升降杆组件，用于安装更高位置的检测设备，满足不同高度的作业需求，整体结构的连接部件均选用标准紧固件，加工板材可采用亚克力、玻纤板或是铝合金板材加工，用户可根据自身负载要求与成本预算选择合适的加工材料，无需修改整体孔位与安装尺寸。视觉云台的支架采用多段可调式设计，除了俯仰角度调节外，底座还可进行水平方向的角度微调，方便调试时校准视觉传感器的光轴位置，确保图像采集范围覆盖机器人正前方的作业区域。底盘前端预留了红外、超声等避障传感器的安装孔位，可直接嵌入安装常用规格的测距传感器，无需额外设计固定支架，降低二次开发的结构改造成本。
