BMG挤出机配套15x15电缆链条固定安装座

　　桌面级FDM熔融沉积成型设备在长时间连续打印作业中，X轴运动组件会随打印路径做高频往复直线运动，挤出机本体上搭载的加热棒测温线、喷嘴加热线、部分机型的挤出步进电机供电线、自动调平传感器信号线都需要随运动端同步往返移动。如果线缆直接悬空拖拽，长期弯折会出现线芯疲劳断裂、外皮磨损刮蹭打印件、线缆勾挂设备框架的问题，行业内常规解决方案是采用微型工程塑料拖链（也就是常说的电缆链条）对随动线缆做约束防护，但标准BMG双齿轮减速挤出机出厂本体并没有预留适配15x15规格微型拖链的安装接口，很多改装方案要么用扎带直接捆绑，要么临时打印简易固定件，很容易出现拖链脱位、固定点断裂、线缆弯折半径不符合要求的故障。

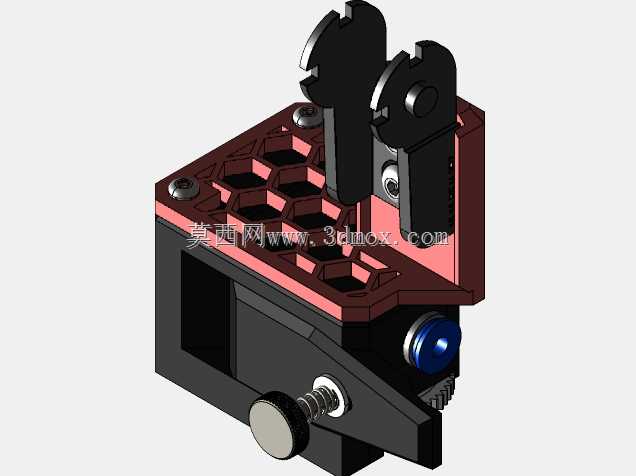

　　这套安装固定座的设计目标就是在不改动BMG挤出机原有本体结构、不额外在挤出机铝板上打孔攻丝的前提下，给15x15规格微型拖链提供刚性、定位精准的末端安装基准。整个零件分为两个核心功能区段：下部是和BMG挤出机顶部安装面完全贴合的蜂窝镂空基座，上部是对称布置的两个拖链快装卡扣，侧面还集成了一个可手动锁紧的限位旋钮结构。

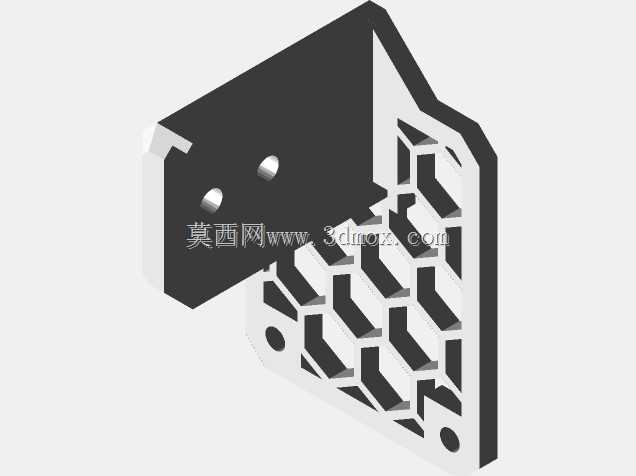

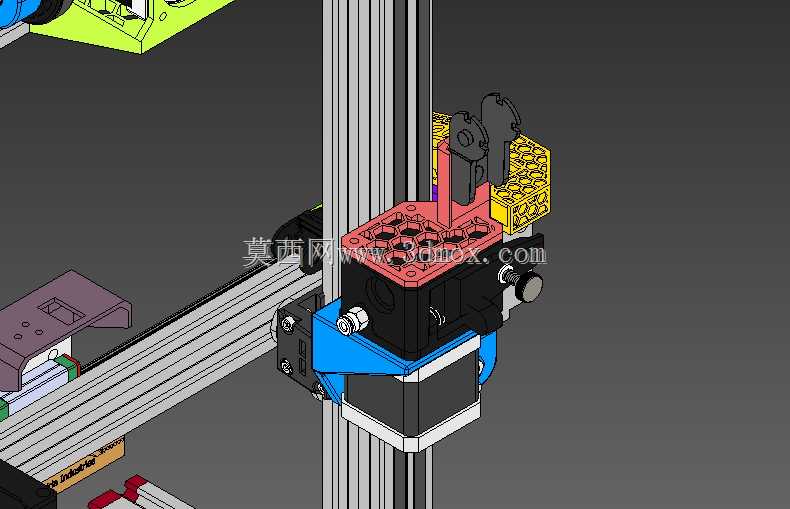

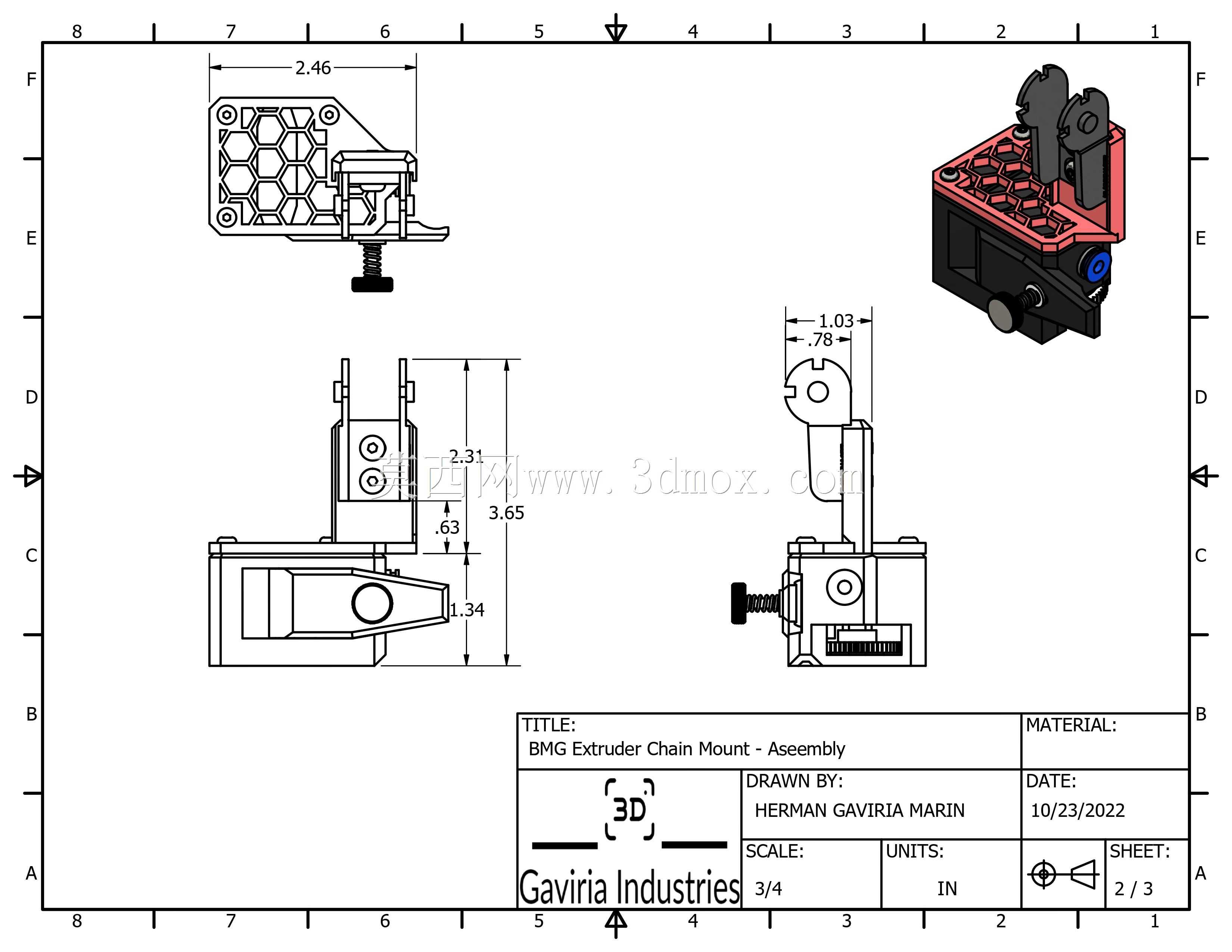

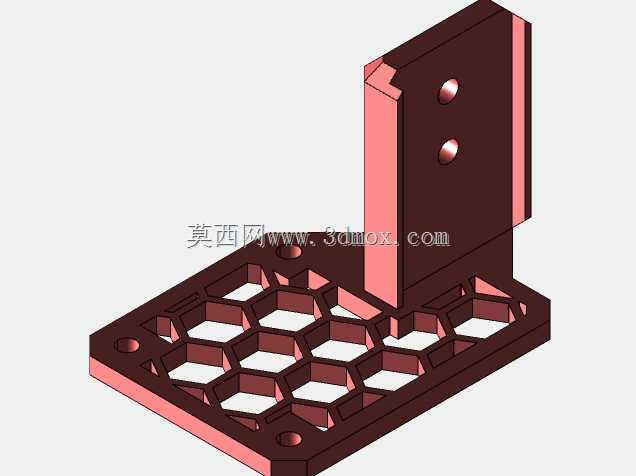

　　从安装边界尺寸来看，基座的底面轮廓完全匹配BMG挤出机上端的现有安装孔位，四个角预留的沉孔位置和挤出机本体自带的M3安装螺丝孔位完全对齐，安装时不需要重新钻孔，直接替换原有挤出机顶部的两颗固定螺丝，或者加装短款M3螺丝就能把整个座体锁附在挤出机上，不会和旁边的挤出步进电机、进料齿轮腔体、散热铝块发生空间干涉。基座主体做了正六边形蜂窝镂空结构，这种结构在FDM打印工艺下可以在大幅降低零件耗材用量、减轻运动端负重的同时，保证座体平面的抗扭刚性——X轴高速往复加减速时，安装座不会因为惯性出现明显形变，避免拖链固定端出现晃动偏移。镂空区域的筋板厚度统一设置为2mm，兼顾PLA、PETG两种常用打印耗材的成型强度，即使设备长期在60度左右的机箱封闭环境内工作，PETG材质的座体也不会出现受热软化变形的问题。

　　上部的两个对称卡扣是直接对应15x15微型拖链的端部连接尺寸，卡扣的开槽宽度和拖链端部的铰接凸缘厚度匹配，拖链末端推入之后可以直接卡入卡槽，不需要额外给拖链打孔穿螺丝，拆装维护线缆的时候只需要按压卡扣就能把拖链取下，改装和后期换线的效率很高。卡扣的开口方向顺着拖链的自然弯曲走向布置，拖链从固定座引出之后的弯折段刚好处于拖链允许的最小弯曲半径范围内，不会出现拖链铰接处被强行掰死、往复运动卡顿的情况。侧面伸出的带滚花旋钮的锁紧螺丝，作用是当座体套入挤出机的定位凸台之后，可以通过旋紧旋钮顶紧挤出机侧壁，抵消打印件可能存在的层厚误差，即使安装孔位有轻微的公差偏差，也能让整个固定座完全锁死，不会在X轴高速移动时出现松垮异响。

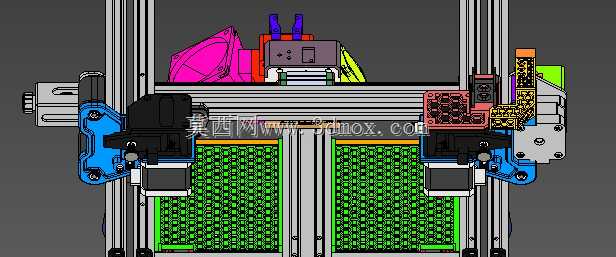

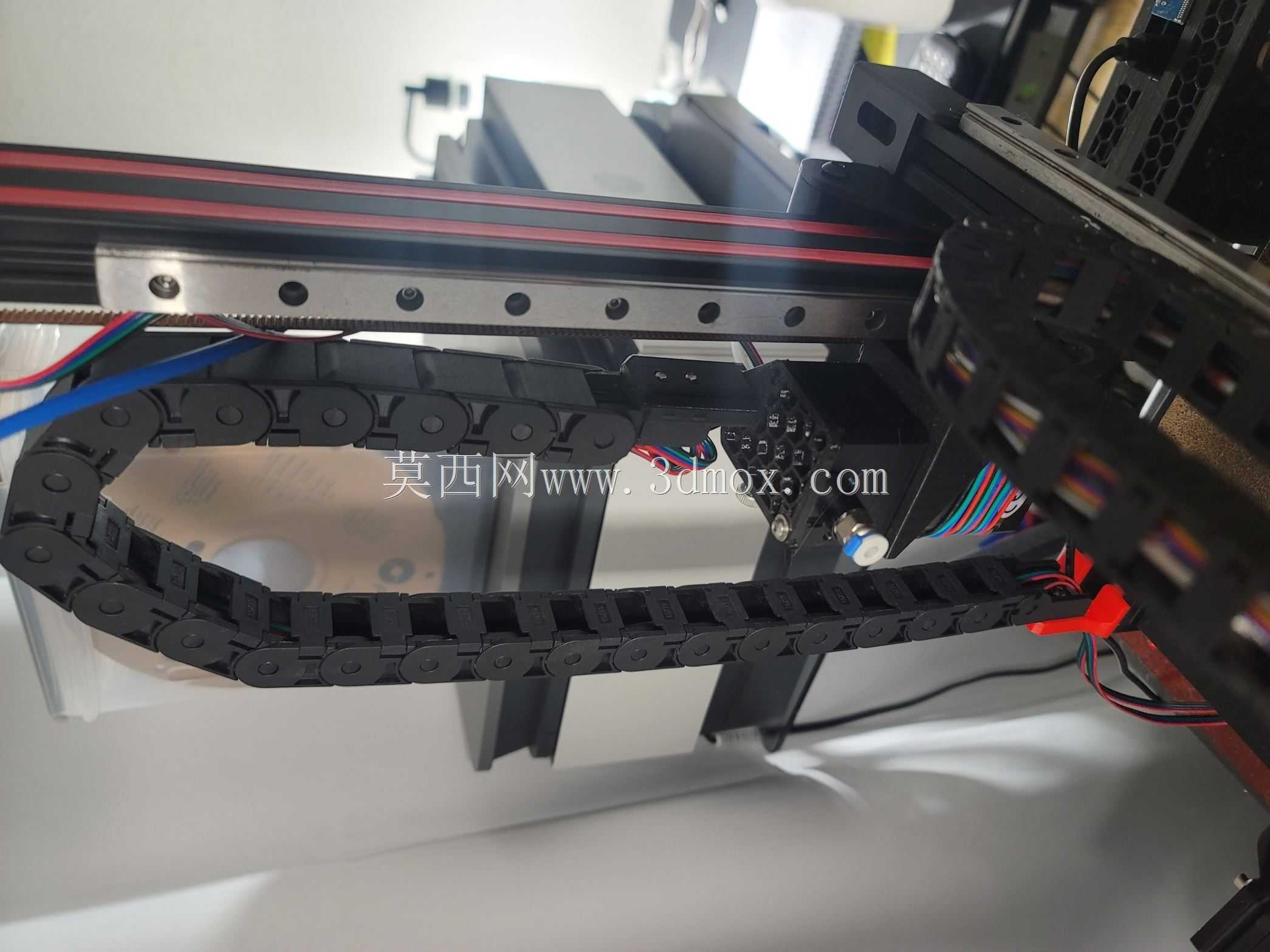

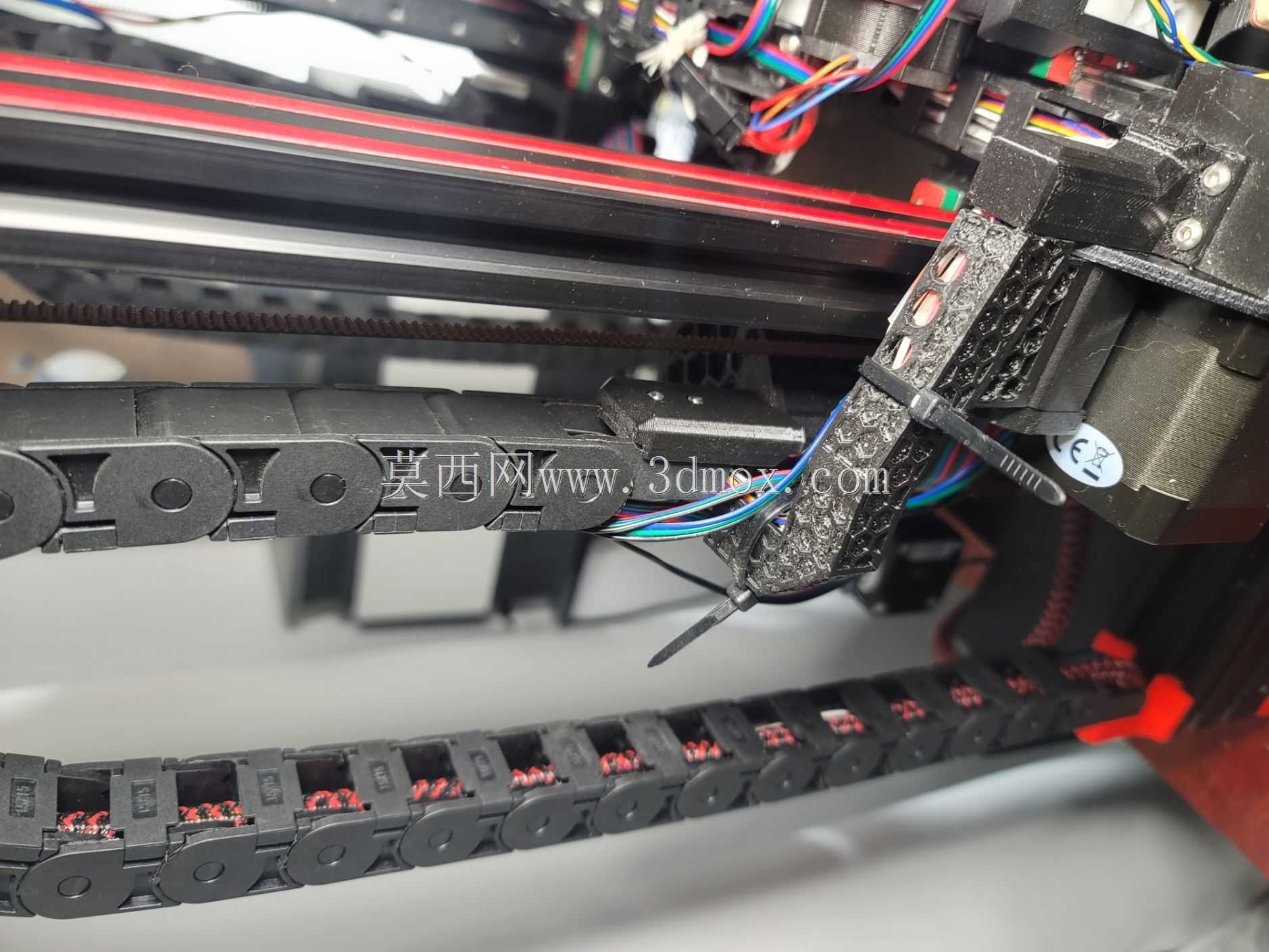

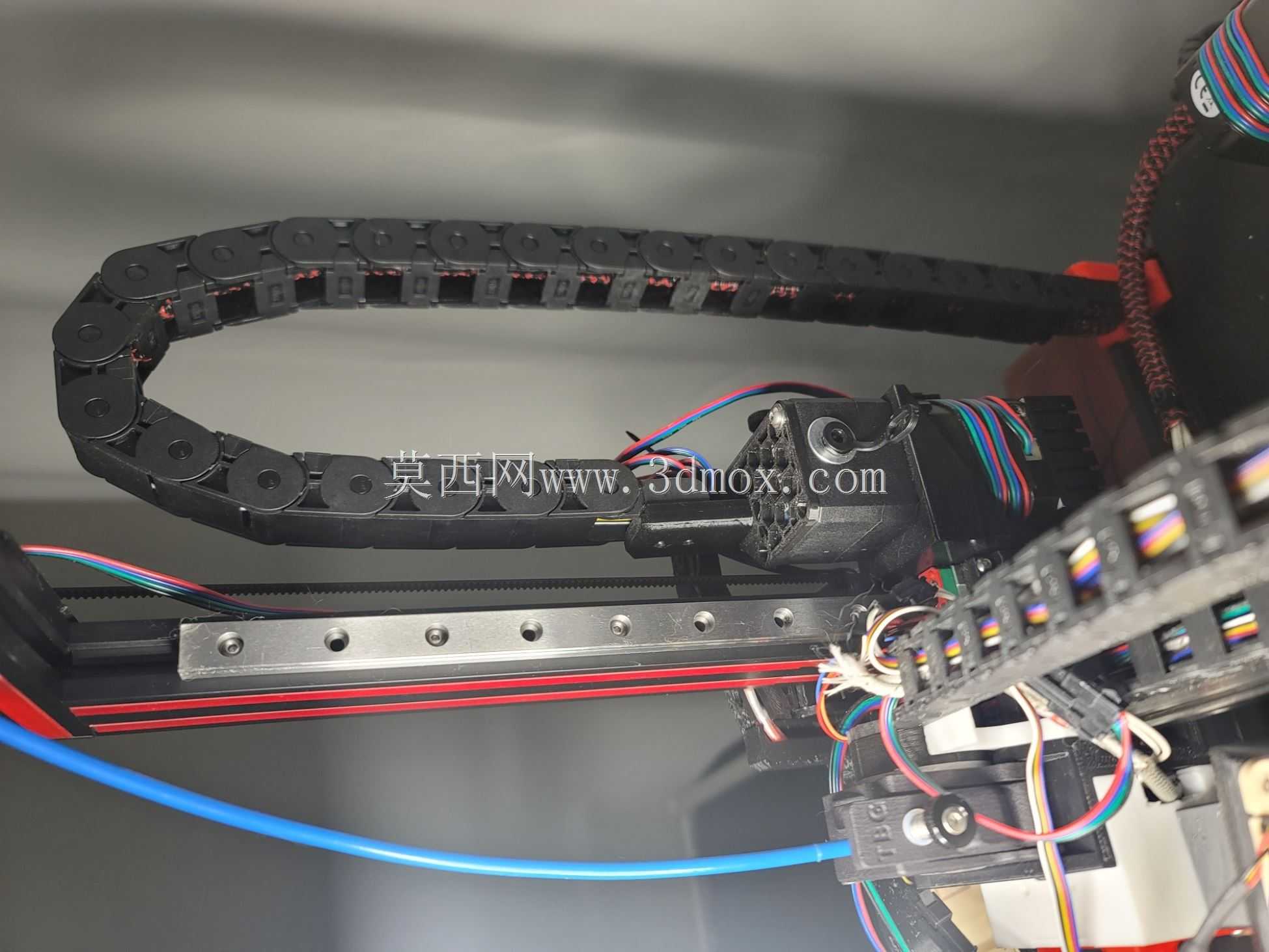

　　在实际设备改装场景里，这套固定座适配所有采用标准BMG双驱动挤出机的桌面FDM设备，无论是近程挤出的i3结构设备、CoreXY结构封闭机箱，还是改装了双挤出切换的多色打印方案，都可以直接套用这个安装结构。它把原本悬空散乱的加热线、测温线、传感器线束全部收拢进15x15拖链内部，拖链的一端固定在机架的静止端，另一端就锁在这个安装座上，运动过程中所有线缆的弯折轨迹完全被拖链约束，既不会和打印中的模型发生刮蹭，也不会因为线缆反复无规则弯折导致铜芯断裂，大幅降低运动端线缆的故障概率。设计过程中也特意规避了常见3D打印改装件的缺陷：没有做大面积的实心凸起，避免打印时出现翘曲变形；所有和螺丝、拖链接触的受力位置都做了局部加厚，不会因为反复拆装出现卡扣断裂；整体外轮廓没有突出的尖锐棱角，不会在设备调试时划伤操作人员的手部，同时整个座体的附加重量控制在极低水平，不会给X轴运动导轨增加额外的负载，不会影响原有设备的打印速度和定位精度。
