立式模压成型工装压合设备结构

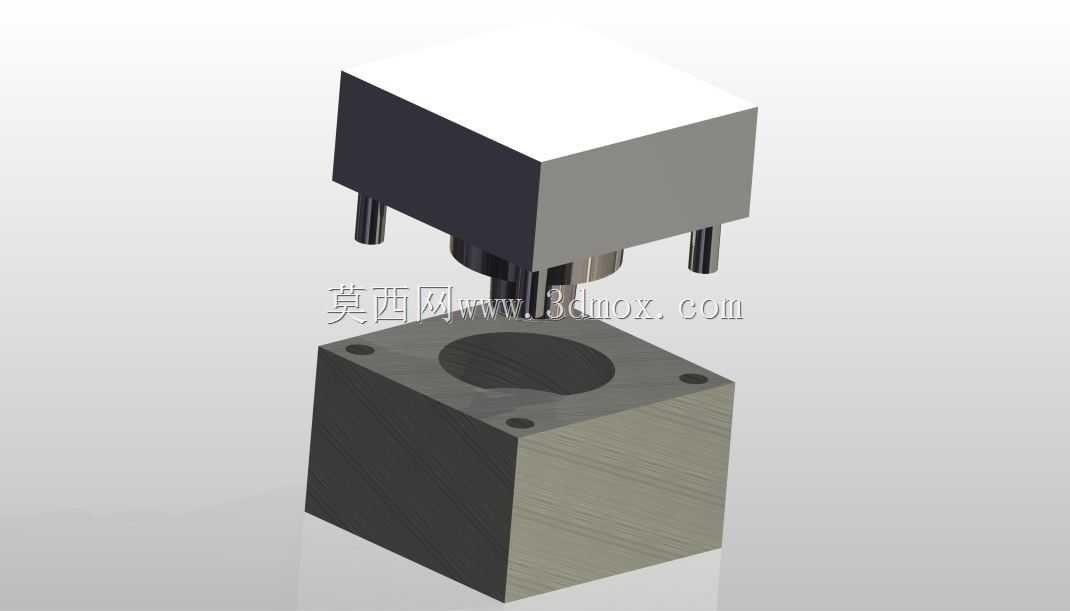

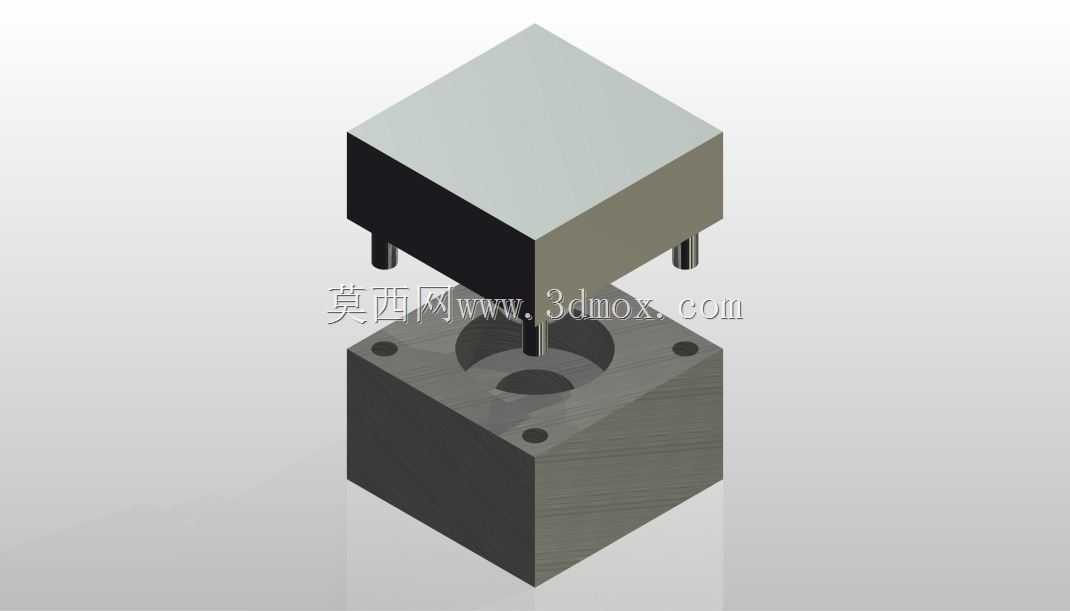

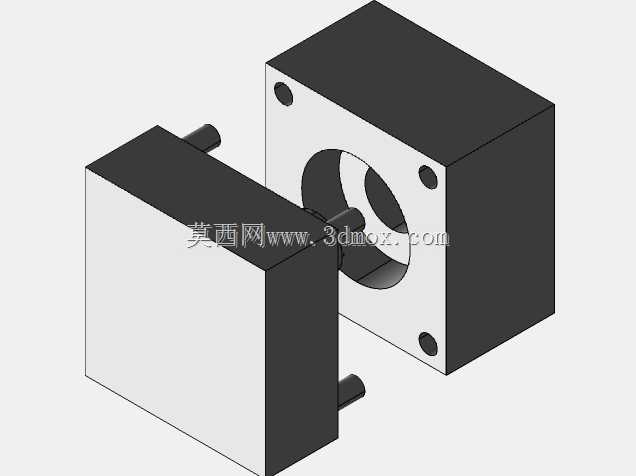

　　这套立式模压工装主要面向小尺寸零件的压合成型、精密压装与短行程合模工序，常见于五金小件铆压、塑胶件热压前预定位、粉末坯件冷压、轴承衬套压入以及小型模具试模工位。设备整体采用上下对置布置，上部为施压执行端，下部为承载定位模座，中间留出工件取放与模具更换空间。从结构关系看，上部箱体内部可容纳驱动元件、导向连接块或力传递组件，外部轮廓方正，便于在自动化线体中与机架板、防护栏或机械手取料位对接；下部模座承担工件定位与反力支撑，顶面设置圆形型腔，用于安放待压工件、凹模套或定位胎具，型腔周边布置安装孔，可根据不同产品更换嵌件。

　　实际使用时，工件先放入下模型腔，由型腔侧壁和底面限制水平位移与初始高度，上模部分沿四根导向立柱向下运动。导向柱分布在施压区域外侧，能够抵消压合过程中产生的偏载，避免上模板倾斜、啃伤型腔或造成压痕不均。对于多品种小批量生产，这种开放式模座比封闭整机更便于观察压制过程，也方便在工位旁增加吹气清理、光电检测或手动放料结构。若接入气缸、液压缸或伺服电缸，上部箱体可作为驱动单元的安装基准；若用于手动压装，也可将其理解为杠杆压机或手扳压机的执行端简化结构。

　　设计思路上，模型重点表达了力流路径与装配边界：压力从上位驱动件传出，经中间压头作用于工件，再由下模座承受并向工作台面扩散。上模压头与下方型腔保持同轴关系，圆形型腔适合回转体零件，也可通过增加异形镶块适配非圆件。模座四角的孔位既可以是导向套配合孔，也可以作为与底板连接的紧固孔，具体取决于整机驱动形式。上部箱体与下模座之间的开放高度决定了最大工件放入空间，压头下行极限则决定有效压缩行程；在选型或细化设计时，需要同时核对工件自由高度、压缩后高度、模具闭合高度以及手指或机械手取件所需安全间隙。

　　安装边界方面，下部方块模座应放置在具有足够刚度的工作台或设备底板上，承压面平面度会直接影响压合平行度。若压制力较大，底座下方不宜悬空，应增加垫板或将反力传递到型钢机架；四周紧固孔需与工作台T型槽、底板螺纹孔或定位销孔匹配。上部驱动箱体与外部机架连接时，应保证安装面与下模型腔轴线垂直，导向柱两端固定孔需同轴加工，防止立柱受侧向弯矩。维护时可沿导向部位设置防尘圈或润滑点，下模型腔表面则根据工件材料选择淬火、镀铬或软质衬垫，以兼顾耐磨与防压伤。

　　从三维建模角度看，该结构适合用于工位布局评审、模具干涉检查、压头行程校核和非标工装方案沟通。建模时应保留上下模相对行程、导向柱分布、型腔直径、模座外形和连接孔位等关键信息，使结构工程师能够在此基础上补充驱动源、力传感器、安全防护与出料机构，而不是只停留在外观示意。
