雷诺梅甘娜2转向柱套筒结构

　　该零件属于乘用车辆转向系统中的柱部配套套筒，主要布置在驾驶舱转向管柱与周边安装支架、护套或限位结构之间，承担定位、支承、隔套以及装配过渡的作用。转向柱区域空间狭窄，周边同时存在仪表梁、线束、踏板支架、点火锁机构和护罩等部件，因此这类套筒不能只按普通圆筒处理，而需要在有限包络内兼顾同轴度、轴向限位、周向防转和装配避让。

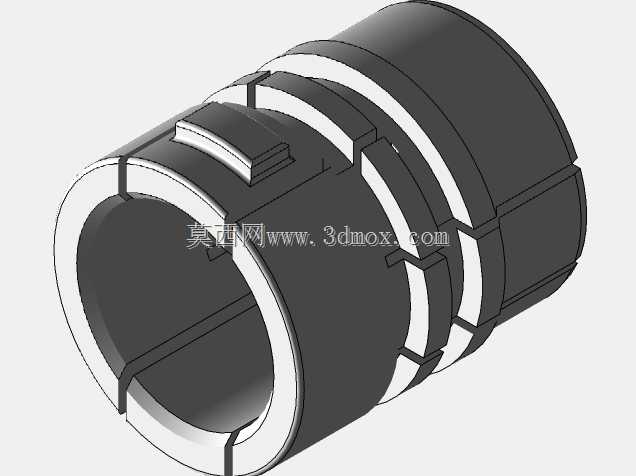

　　从结构外形看，零件主体为阶梯式筒形件，内壁形成连续通孔，用于穿过转向轴或与柱管外圆形成配合。外圆并非单一光面，而是设置多道环形凸台与凹槽，这些台阶在实车装配中可对应不同护套、支架或衬套的贴合面。环形槽既可以作为零件轴向位置的分界，也能为卡箍、弹性挡圈或注塑护罩提供定位边界，避免装配后套筒沿轴向窜动。端部和侧壁分布有开槽、凸筋及局部缺口，这些特征并非装饰结构，而是为了在压装、卡接或与相邻塑料件组合时提供弹性变形空间和周向约束。

　　在转向系统工作过程中，驾驶员输入的扭矩通过方向盘、转向轴传递至下方转向机，柱部零件会随调节动作、车身振动和路面反馈产生小幅相对运动。套筒位于该传力路径附近，需要保持稳定的径向支承边界，同时不能对转向轴的转动造成额外干涉。模型中较厚的筒壁和分段加强区域，有利于提高局部刚性，减少薄壁件在夹紧力作用下产生的椭圆变形；外壁上的凸起筋条则可提高与支架或护罩接触时的抗转能力，使零件在长期振动环境下不易松脱。

　　建模时应优先保证内孔轴线、各段外圆同轴度以及台阶端面的垂直关系。内孔表面是关键配合面，若与转向柱管或衬套配合，其直径公差、表面连续性和端口导入倒角都会影响压装力与后续转动平顺性。外圆上的环槽宽度和槽底直径需要结合卡接件尺寸校核，槽边应保留合理圆角，避免应力集中。侧壁开槽位置要重点检查缺口末端，通常应设置圆弧过渡，防止零件在反复装配或受振动载荷时从槽端萌生裂纹。

　　安装边界方面，该套筒的轴向长度受转向柱护罩和支架间距限制，端部不能侵入方向盘调节行程，也不能与组合开关、点火锁壳体发生摩擦。外圆最大直径决定了周边护罩的包覆空间，局部凸台高度则关系到支架孔位或定位卡槽的通过性。若用于可调节转向柱，还需要核对套筒在上下、前后调节极限位置下与仪表板骨架之间的间隙，确保整车颠簸和转向柱运动时不出现挤压、异响或磨损。

　　从工艺角度看，此类件可根据受力和批量要求采用注塑、压铸或机加工方式实现。若采用塑料注塑，壁厚应尽量保持均匀，厚壁区域与薄筋交接处需避免缩孔；环形凸台较高时，要考虑脱模斜度和模具分型位置。若采用金属压铸或切削加工，则应关注夹具定位基准，优先以内孔和一端端面作为加工基准，保证多段外圆的同轴关系。三维设计中还应保留装配倒角，使轴件或护套能够顺利导入，同时在开口槽区域检查弹性变形量，避免装配时超过材料允许应变。

　　整体来看，该模型的核心价值在于还原转向柱区域多特征套筒的真实结构逻辑：筒身提供支承与穿过空间，环槽承担轴向定位，凸筋和缺口实现防转与卡接，分段外形则适应复杂周边边界。对于结构设计人员而言，检查重点不应停留在外观是否完整，而应围绕配合直径、台阶长度、开槽位置、端部间隙和装配运动包络进行系统校核，使其在转向柱总成中既能稳定定位，又不影响转向轴的正常转动与调节。
