三叶指尖陀螺休闲解压手持把玩结构

　　日常做结构设计间隙，偶尔会接触这类小型手持把玩件的结构设计，这类三叶指尖陀螺的应用场景，大多集中在日常办公间隙的注意力调节、手部小动作释放，不少需要长时间伏案做设计、盯图纸的从业者，会用这类小物件在思考间隙活动手指，也有部分精密装配岗位的操作人员，会用这类结构简单的旋转件做手部精细动作的临时适配练习。从实际用途来看，这类结构核心是依靠中心轴承的低摩擦旋转特性，配合三个对称臂端的配重轴承，实现长时间稳定旋转，不需要额外动力，仅靠初始拨动力矩就能维持数十秒到数分钟的转动，过程中不会产生额外噪音，也不会干扰周边办公环境，相比其他解压把玩件，它的结构更简单，故障率极低，不需要定期维护，只要轴承没有进灰卡滞就能持续使用。

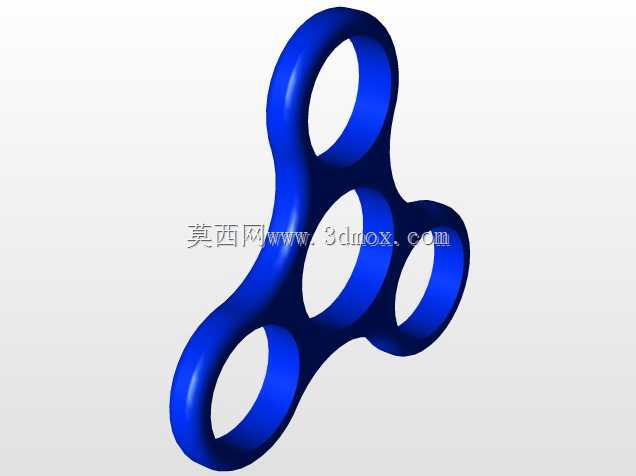

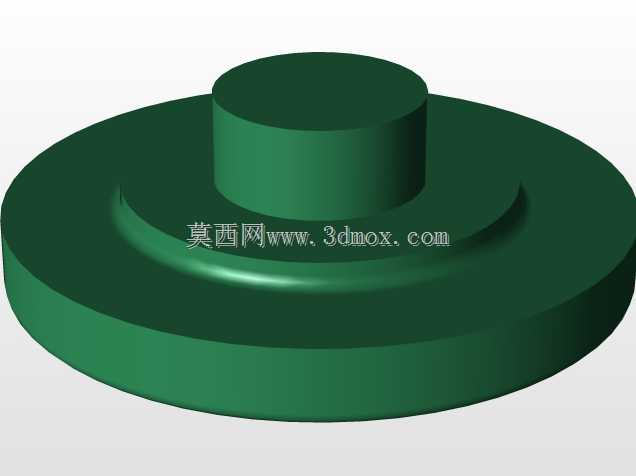

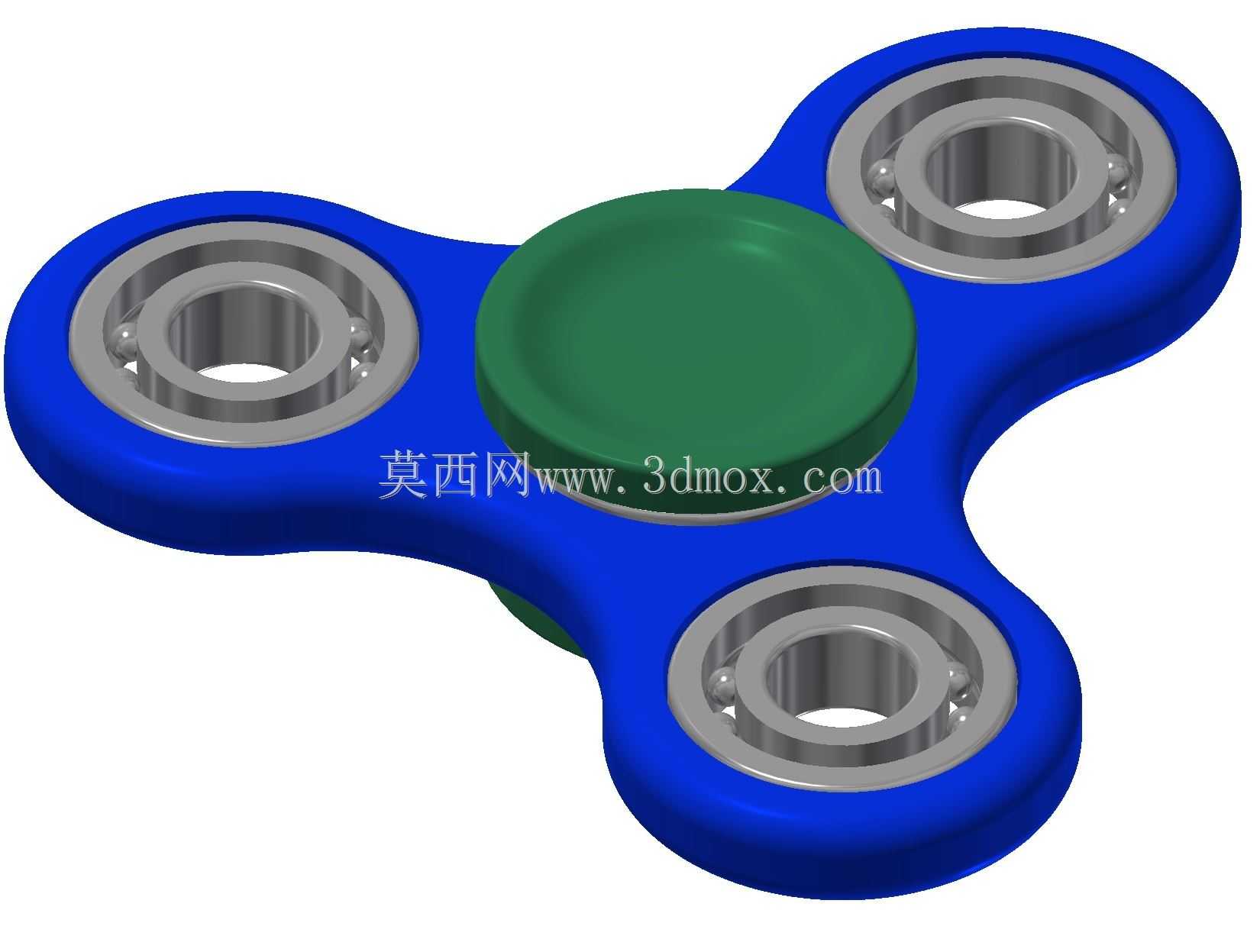

　　从功能特性上拆解，这个三叶结构的核心设计逻辑是完全对称的质量分布，三个臂的造型弧度完全一致，臂端嵌入的标准轴承既作为配重块提升转动惯量，也作为结构装饰件，不需要额外加工配重块，直接采购标准微型轴承就能完成装配，大幅降低加工和装配成本。中心位置的按压盖采用分体式结构，上下两片压盖夹住中心主轴承的内圈，手指捏住上下压盖时，不会影响外圈连带三个臂的旋转，压盖的接触面做了圆弧过渡，长时间捏持也不会硌手，边缘做了倒圆角处理，没有尖锐棱角，日常把玩不会划伤手部。

　　设计思路上，这类结构首先要解决的是动平衡问题，三个臂的质心必须完全落在中心轴承的旋转轴线上，否则高速旋转时会产生偏心震动，不仅影响旋转时长，还会导致捏持的手指产生明显震感，所以建模阶段就要严格控制每个臂的壁厚、弧度、安装槽尺寸完全一致，臂端的轴承安装槽采用过盈配合设计，不需要额外打胶或者紧固件，压入后就能牢固固定，不会在旋转过程中甩出。中心主轴承的安装位同样采用过盈配合，和三个臂的主体框架连为一体，旋转时主体框架和主轴承外圈同步转动，上下压盖和主轴承内圈过盈配合，和手指保持相对静止，这个配合公差的选择很关键，过盈量太小会导致压盖脱落，过盈量太大则会挤压轴承内圈导致旋转阻力变大，影响转动时长。

　　外形尺寸方面，这类三叶结构的整体外接圆直径通常控制在70-80mm区间，这个尺寸刚好适配成年人手掌的握持范围，单手握持时拇指和食指可以轻松捏住中心压盖，中指就能拨动臂端实现旋转，不会因为尺寸太大导致携带不便，也不会因为尺寸太小捏持费力。安装边界上，臂端的轴承安装槽深度和轴承厚度完全匹配，压入后轴承端面和臂的表面齐平，不会突出或者凹陷，既保证外观平整，也避免旋转时轴承和其他物体产生剐蹭。中心压盖的直径控制在20-25mm，刚好适配指腹的接触面积，压盖表面做了微弧凸起，和指腹的贴合度更好，长时间捏持也不会产生压痕。主体框架的壁厚控制在3-4mm，采用工程塑料加工时这个壁厚足够保证结构强度，旋转时不会因为离心力导致臂体变形，同时整体重量控制在60-70g，放在口袋里不会有明显坠感，便携性足够。

　　实际建模过程中，这类结构的曲面过渡要保证顺滑，三个臂和中心连接位置的圆角要均匀，避免应力集中，要是采用金属材质加工，这个位置的圆角还能减少加工时的应力变形，要是采用3D打印制作，均匀的壁厚也能减少打印过程中的翘曲变形。臂端的轴承安装槽要做导入倒角，压装轴承时可以顺利对位，不会因为硬压导致轴承外圈变形，影响轴承的旋转精度。中心主轴承的安装槽底部要做避空设计，不要让轴承端面直接接触槽底，避免额外的摩擦阻力，保证轴承旋转时只有滚动体产生摩擦，最大化旋转时长。这类结构虽然简单，但是要做到旋转稳定、时长足够、手感舒适，每一处的公差配合、对称度、曲面过渡都需要反复调整，很多新手建模时容易忽略动平衡的校验，做出来的陀螺旋转时晃动感明显，本质就是三个臂的质量分布没有做到完全对称，建模时可以通过软件的质量属性功能，实时校验每个臂的质心位置，调整壁厚或者局部特征，保证整体质心和旋转轴线完全重合。
