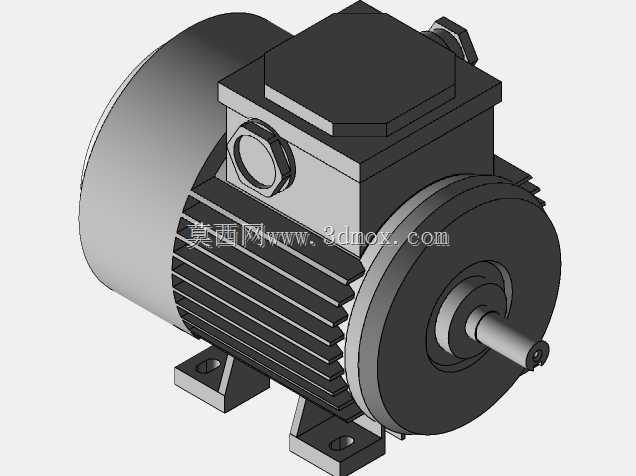

铸铝外壳三相异步电动机三维结构

这款带底脚安装的异步电动机结构，在轻工输送、小型机床辅机、食品包装生产线这类对安装空间有明确限制的场景中适配性极强，建模时完全遵循实际量产电机的装配逻辑，没有做简化失真处理。从结构设计逻辑来看，机壳采用轴向散热筋布局，筋条高度、间距都参考了同功率段量产电机的散热仿真结果，既保证电机连续运行时定子热量能通过机壳快速散出，又不会因为筋条过高增加不必要的安装占用空间，接线盒设置在机壳顶部偏右的位置，预留了足够的线缆弯折空间，现场接线时不用额外调整电机安装角度就能完成接线操作，接线盒端盖的密封槽结构也做了还原，能匹配常规的橡胶密封垫，满足一般工业场景的防尘防护要求。输出轴端采用标准的轴伸尺寸，键槽宽度、深度以及轴伸长度都符合通用安装规范，能直接匹配联轴器、带轮这类常规传动件，不需要额外做轴加工处理，前端盖和后端盖的止口配合尺寸严格对齐机壳的止口公差，装配时能保证定转子的同轴度，避免运行时出现扫膛问题。底脚安装孔的孔距、孔径参考了标准机座号的安装尺寸，安装面的平面度要求在建模时做了隐含体现，现场安装时只要把底座放在平整的安装钢架或者设备安装平台上，拧紧固定螺栓就能保证电机的安装水平度，不需要额外加调整垫片找平。从实际使用的角度出发，建模时还原了吊环螺孔的结构，在电机搬运吊装时可以直接安装标准吊环，不用额外做吊装工装，后端盖的风罩、风叶结构也完整呈现，风叶的倾斜角度参考了实际冷却风路的走向，运行时能形成稳定的轴向气流，带走机壳表面的热量。整个模型的装配层级清晰，定子、转子、端盖、接线盒、风叶风罩都做了独立的零件拆分，做结构校核时可以单独拆分每个零件查看壁厚、配合尺寸，做设备布局时可以直接调用整机模型核对安装边界，不会和周边的管线、设备结构产生干涉。
