菱形中空折边防护盖板结构件

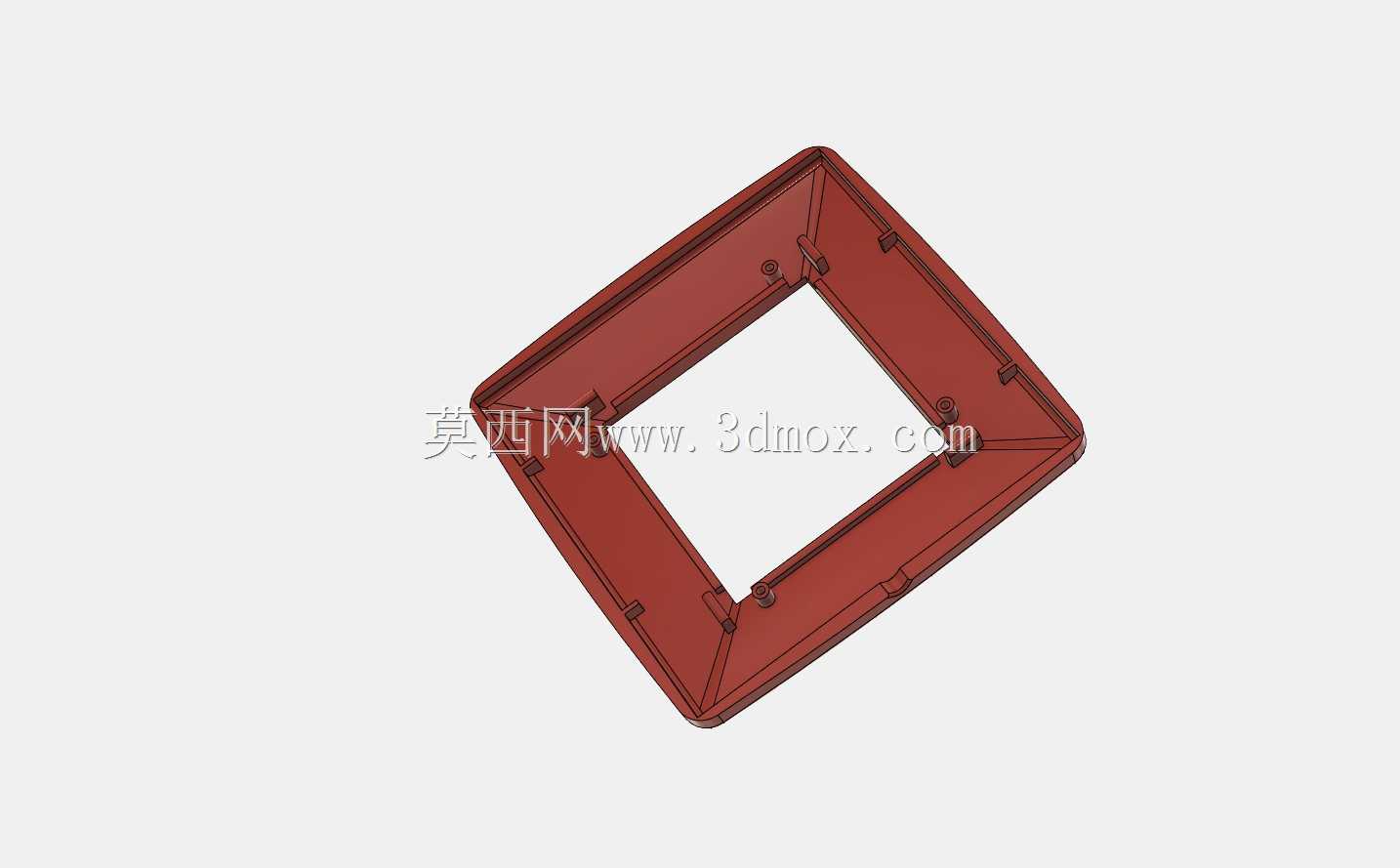

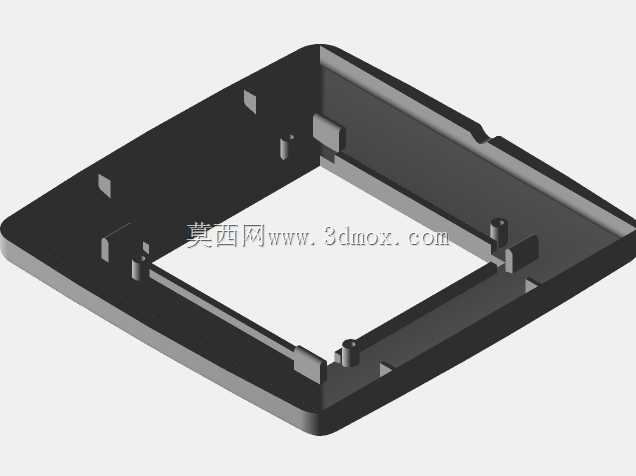

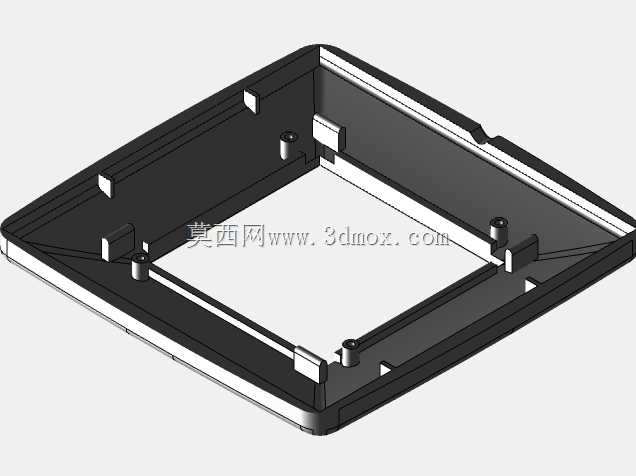

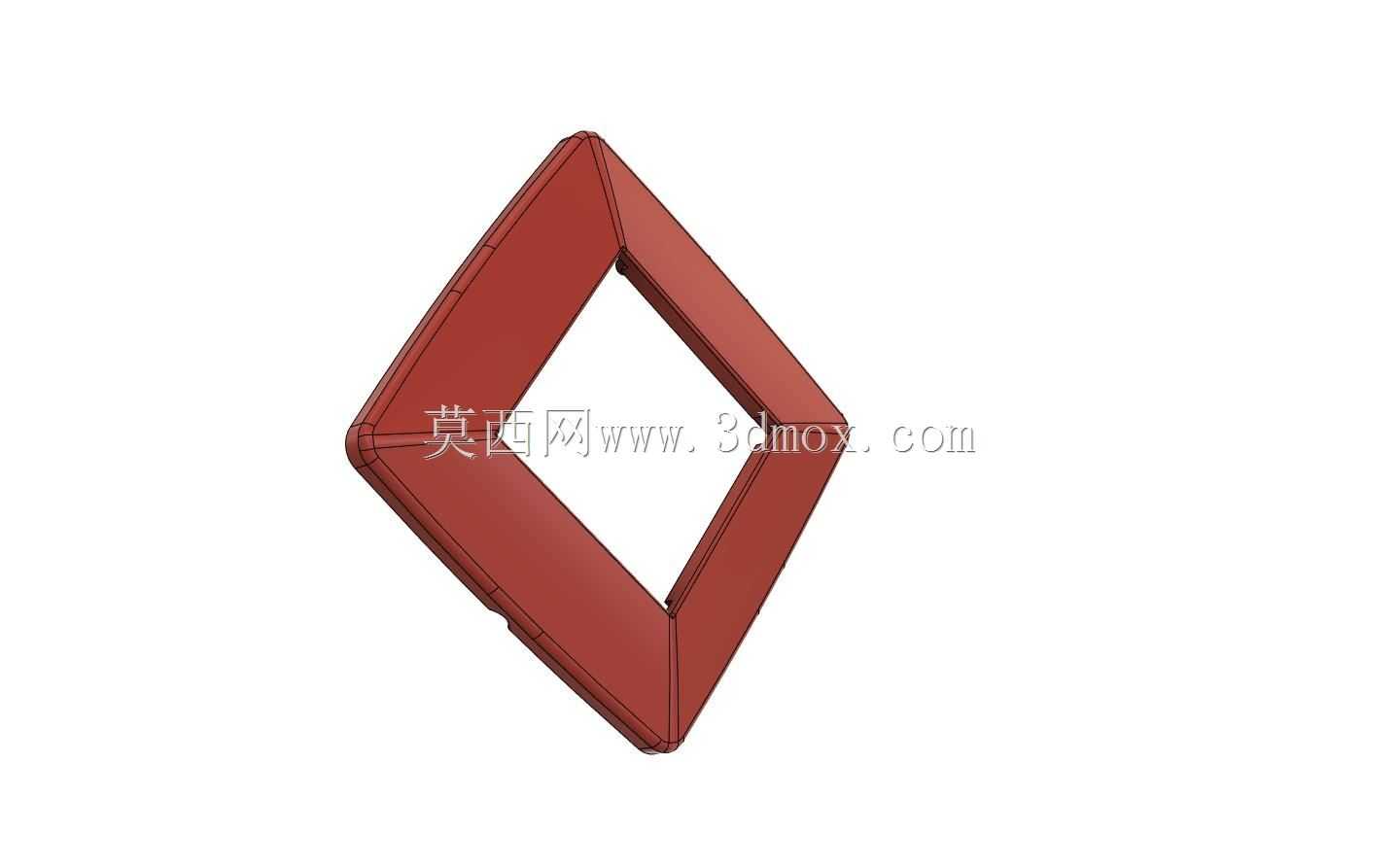

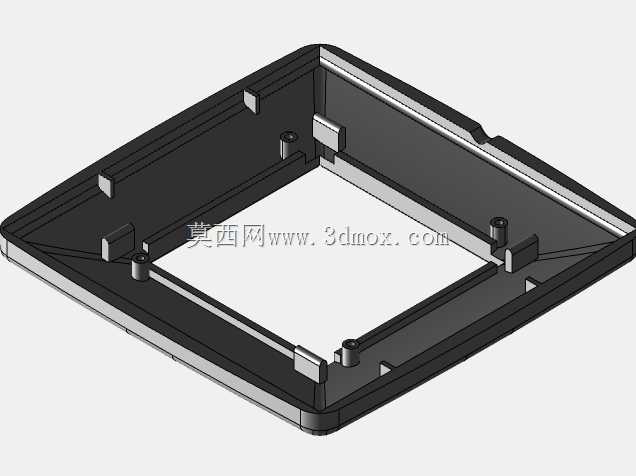

　　该结构件呈现为菱形外轮廓的中空围合式盖板，主体由四段等宽折边构件首尾相接形成闭合框体，中心保留较大的菱形通透区域，整体形态并非简单平板开孔，而是通过连续折弯与转角闭合形成具有一定立边高度的罩壳类零件。从结构表现来看，板面具有均匀厚度，外侧棱线清晰，内侧转角处保留折弯成型所需的过渡关系，边缘位置可见细微的分段与扣合特征，说明其在设计时兼顾了板材成型、转角拼接以及后期装配固定的需要。

　　在机床加工与设备改造场景中，这类盖板常用于操作面板周边、观察口外侧、机架菱形开口、防护门局部区域或非标设备的外观封板位置。中心中空区域可以让操作者观察内部运动部件，也可为管路、线缆、夹具或执行元件留出通过空间；外围折边则承担遮蔽开口边缘、增强板面刚性、避免人员直接接触尖锐钣金边的作用。与整块封闭盖板相比，中空框式结构重量更轻，风阻和遮挡面积更小，同时能够保留设备内部的可视性；与纯平面薄盖板相比，四周立边显著提高了截面惯性矩，在薄板条件下也能减少翘曲和共振。

　　建模时应重点控制外菱形轮廓与内菱形开口之间的宽度一致性。四段边框在理想状态下呈对称布置，相邻边在尖角处交汇，若采用钣金折弯工艺，需要在转角处释放材料应力，避免尖角折叠造成材料堆积。实际结构中可将四角设计为小半径过渡，或采用焊接、拼角、卡扣连接等方式完成闭合。折边高度不宜过小，否则刚性提升有限；也不宜过大，否则会占用设备内侧空间，并在安装时与内部丝杠、导轨护罩、线缆桥架或润滑管路发生干涉。较为合理的做法是根据被覆盖开口的尺寸确定边框宽度，再依据板厚和预期承载确定立边高度，使盖板在徒手拆装时不产生明显变形。

　　安装边界方面，该零件的外轮廓决定了它需要覆盖的开口范围，内轮廓则决定了可视或通行区域。设计人员在布置安装孔时，可沿四条边框的中心线或靠近外侧棱边的位置均布固定点，尖角区域由于材料形状狭窄，不适合布置较大的螺钉或沉头孔，可将孔位适当向边框中部移动。若盖板需要频繁拆卸，可在背面设置折弯耳片、焊接螺母或卡接槽；若用于长期固定的防护位置，则可通过沉头螺钉、拉铆螺母或压铆螺柱与机架连接。外边缘与设备基体之间建议预留均匀配合间隙，既补偿钣金件折弯角度误差，也便于表面喷涂后的装配。

　　从功能特性上看，该盖板并不承受主要机械载荷，其作用更多体现在安全防护、外观整理和开口边界强化上。设备运行时，内部刀具、夹具、传动件可能产生切屑飞溅或润滑油雾，盖板的围合边能够阻挡部分异物向外扩散；维护时，中空区域又不会完全遮挡视线，便于人员判断内部位置。对于CA6140一类普通车床及相关机床附件改造，此类结构件也可作为导轨区域、挂轮箱附近或特殊防护罩的补充封板使用。

　　三维建模过程中，应先建立菱形基准草图，明确外轮廓对角线、内轮廓对角线以及边框宽度之间的关系，再通过拉伸、抽壳或钣金转换得到具有厚度的实体。若按钣金件处理，需要统一折弯半径、折弯扣除和K因子，保证展开后的四段料片能够准确拼合。尖角位置是建模和加工的难点，完全尖锐的理论转角在现实中难以稳定成型，因此工程图中应给出允许的圆角或焊接工艺说明。边框背面若需贴附密封胶条，应在三维结构中预留胶条安装面，避免胶条压缩后与内孔边缘干涉。

　　整体而言，该菱形中空折边盖板结构简洁，对称性强，适合通过薄板折弯、焊接拼角或型材围框实现。设计时只要把外轮廓覆盖范围、内孔避让空间、折边高度、固定孔位和转角工艺处理清楚，就能在机床防护、非标设备封板以及机架开口遮蔽中获得稳定可靠的使用效果。
