多规格组合式管道固定夹持管夹结构

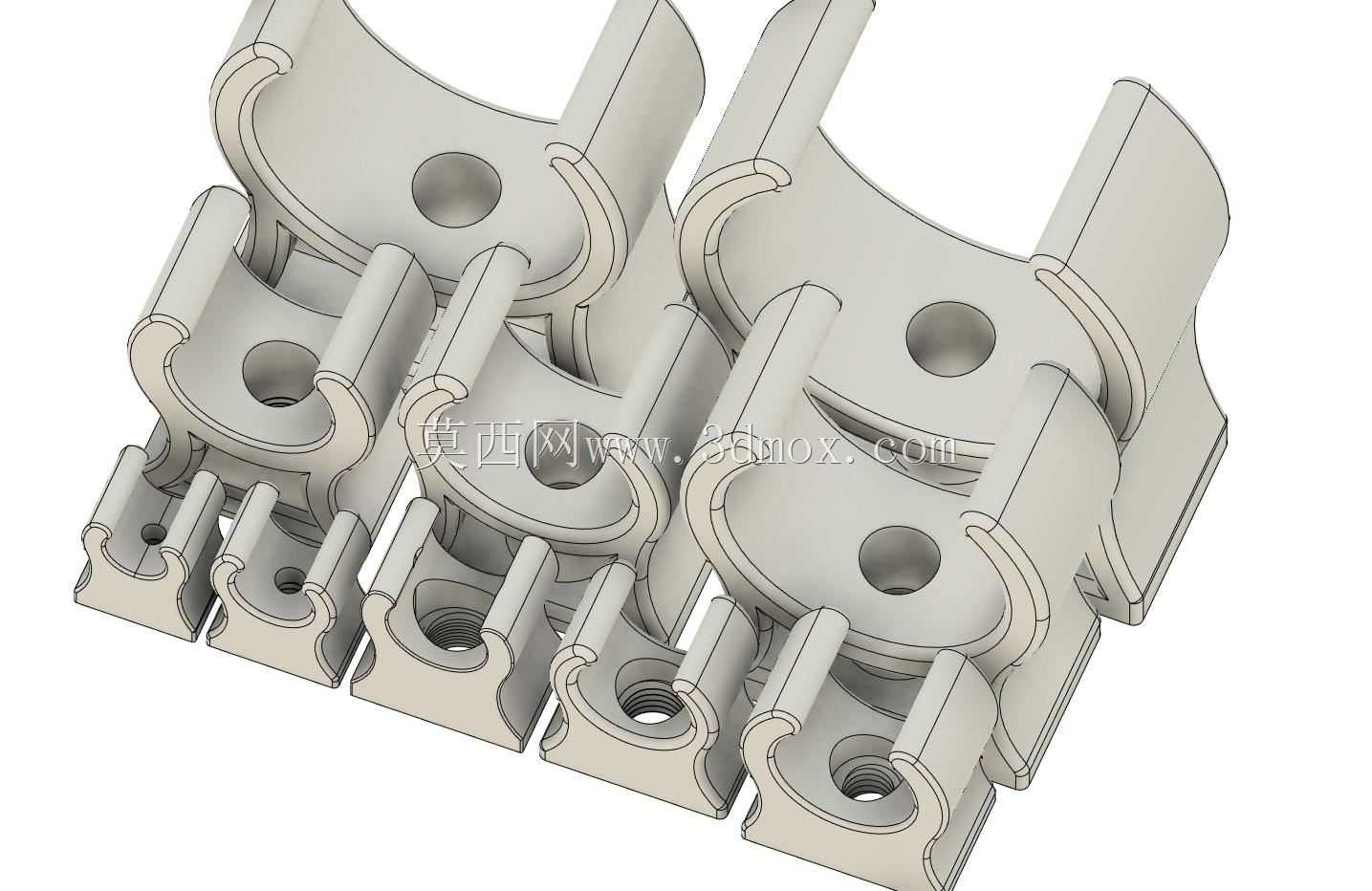

　　这套组合式管夹结构，主要面向多管路并行排布的安装场景做适配，在气动回路搭建、小型液压管路布设、电子设备内部走线固定、3D打印定制工装的管路排布环节都能用到，区别于常规单一规格的管夹，这套结构做了同基座多规格夹持位的整合设计，能同时适配不同外径的管路，减少安装时的零件种类储备，也能让并行管路的排布更规整，避免多规格管夹混装带来的安装面高低差问题。从实际使用的功能逻辑来看，每个夹持位都采用了对开式抱合结构，下半部分的基座带内螺纹安装孔，上半部分的压盖通过螺栓锁紧后，能对嵌入卡槽的管路形成均匀的环向抱紧力，不会像单侧卡扣式管夹那样长期受管路振动影响出现松脱，也不会因为抱紧力集中在单点造成薄壁管路的压痕变形。

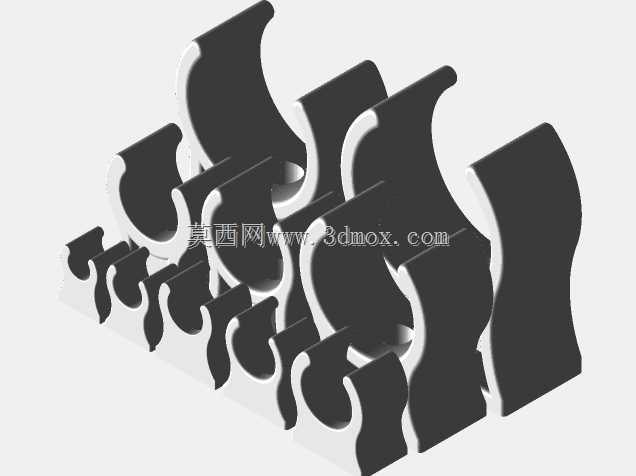

　　不同夹持位的卡槽做了差异化的半径设计，从细直径的信号气管、电子线束，到中等直径的流体输送管，都能找到对应的适配卡位，相邻卡位之间做了加强筋连接，既保证了整体结构的刚性，也在相邻管路之间形成了物理分隔，避免管路工作时的振动互相传递产生异响或者磨损。设计过程中优先考虑了安装边界的适配性，整个管夹组的安装基面为平面，底部的安装孔位采用统一的孔距规格，不管是安装在铝型材的T型槽面上，还是设备的钣金安装板上，都不需要额外做转接件，安装时只需要将下半部分基座通过螺丝固定在安装面，再把对应规格的管路卡入卡槽，盖上上半压盖拧入锁紧螺丝即可，不需要复杂的定位工装。每个夹持位的开合角度做了限位设计，压盖翻开时不会因为角度过大造成连接部位的断裂，

　　抱合面的边缘做了圆角过渡，避免安装时刮伤管路的外壁，尤其是针对PU气管、PVC软管这类软质管路，圆角过渡能有效减少长期使用过程中管路被割破的风险。针对需要单独更换某一规格夹持位的使用场景，这套结构的每个夹持单元都做了可拆分的设计，不需要整体拆卸整个管夹组，就能单独更换损坏的对应卡位，降低后期维护的成本。在尺寸控制上，整个管夹组的整体厚度做了优化，在保证夹持力足够的前提下，尽可能压缩了垂直安装面方向的尺寸，适合安装在设备内部空间局促的位置，不会和周边的其他零部件产生干涉，相邻夹持位之间的间距也经过测算，保证管路安装后留有足够的散热间隙，尤其是输送温度略高于环境温度的流体管路时，间隙能避免管路之间的热量聚集，延长管路的使用寿命。

　　和常规的一体式管夹不同，这套结构的每个抱合面都没有做额外的防滑齿，而是采用了微弧面的贴合设计，既能保证足够的抱紧摩擦力，又不会在软质管路表面留下压痕，适合需要经常调整管路位置的试制场景，反复拆装也不会损伤管路外壁。在小型自动化设备的气路安装中，这类组合管夹能把设备上不同规格的气管统一规整排布，让设备内部的走线走管更整洁，后期排查故障时也能快速定位对应的管路；在桌面级电子设备的内部走线中，不同规格的卡位能同时固定电源线、信号线和小型冷却水管，减少内部线卡的使用数量，提升装配效率；在定制化工装的气液回路搭建中，可单独拆分的单元设计能根据实际的管路数量和规格灵活组合，不需要专门定制对应规格的管夹，缩短工装的制作周期。结构的受力设计上，锁紧螺丝的受力方向垂直于安装基面，锁紧时的作用力直接传递到安装基座，不会对夹持的管路产生额外的侧向推力，避免管路安装后出现偏移，每个卡位的抱合力经过匹配设计，对应不同管径的卡位，锁紧后的抱紧力刚好能限制管路的轴向窜动，又不会因为抱紧力过大造成管路通径变小影响流体输送效率。
