阿基米德扭棱立方体多面体几何造型

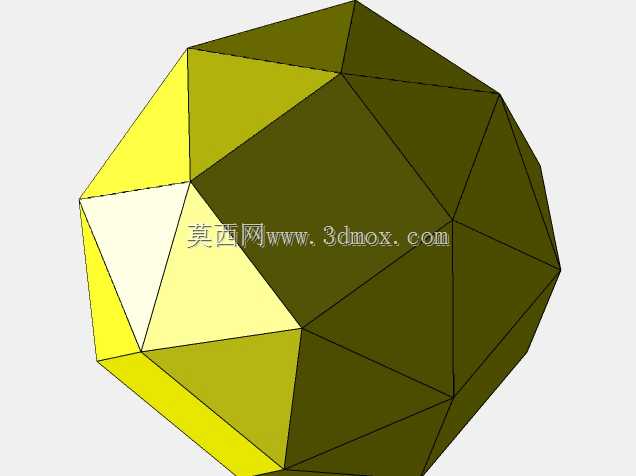

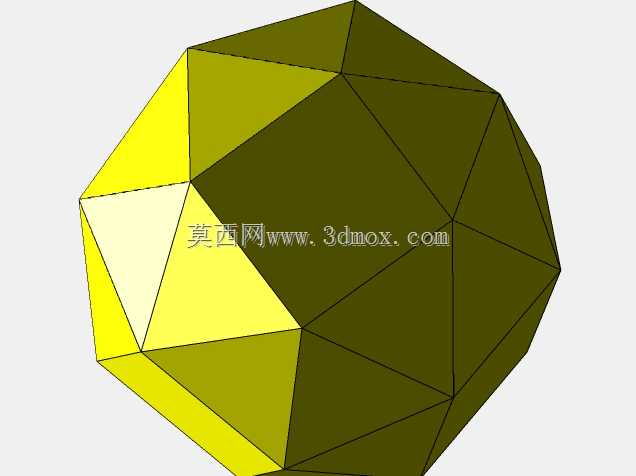

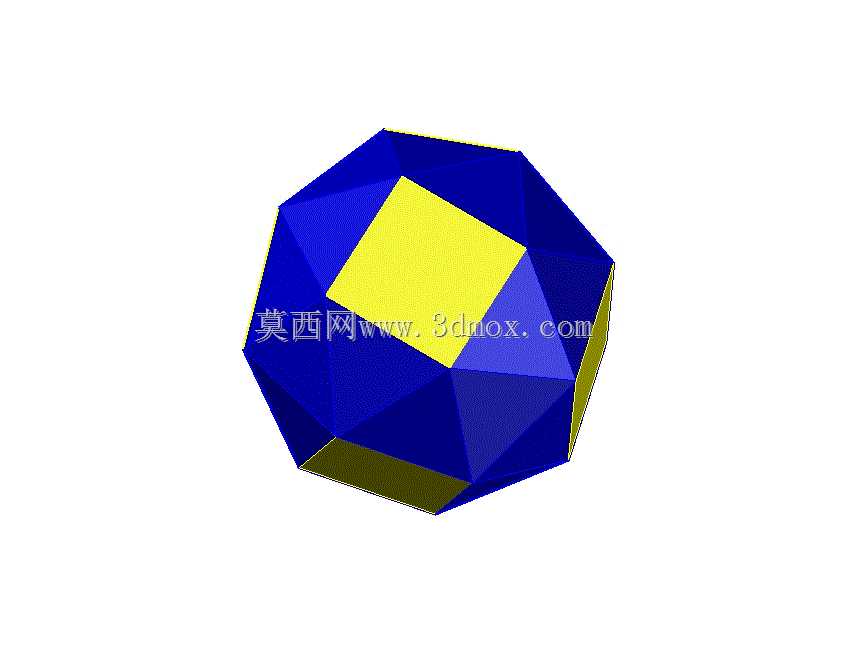

　　扭棱立方体属于阿基米德多面体体系中的典型凸均匀几何体，在几何教学演示、空间结构认知、装饰造型设计以及多轴加工编程验证场景中具有明确的工程应用价值。从结构构成来看，该几何体由正三角形与正方形两类正多边形面拼接围合而成，所有顶点的邻接面排布规律完全一致，整体不存在凹陷区域，外轮廓为封闭凸包形态，这种高度对称的面边顶点关系，使其成为验证五轴联动加工刀路、多面体曲面装配干涉、空间坐标变换逻辑的理想基准样件。

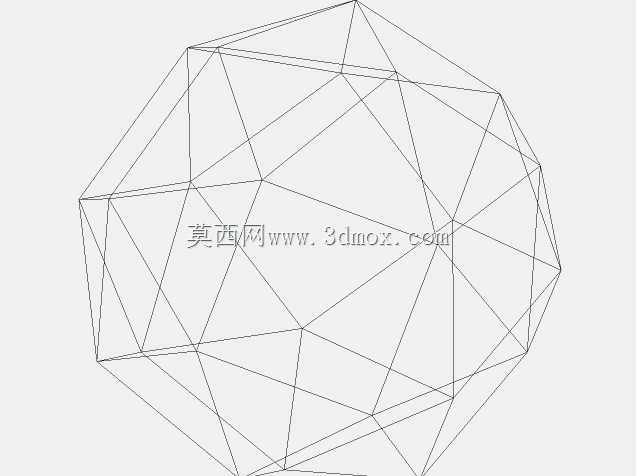

　　在实际建模过程中，首先需要明确扭棱立方体的拓扑生成逻辑：它可由基础正立方体经过棱边扭转变换、原有顶点截切重构后得到，原始立方体的6个正方形面经过扭转变位后仍保留为正方形面，扭转变形过程中在原有棱边与顶点区域生成32个正三角形面，整体合计38个外表面，对应60条棱边、24个顶点，所有棱边长度完全相等，相邻面之间的二面角分为两类，正方形与三角形邻接、三角形与三角形邻接的夹角数值固定，建模时需严格约束所有边长相等、所有正多边形面的内角符合理论值，避免出现面扭曲、边长不等、顶点重合度偏差的问题。

　　从外形尺寸与安装边界角度分析，该类几何体的外接球半径、内切球半径与单条棱边长度存在固定数学比例关系，若以棱边长度a作为基准输入参数，其外接球半径约为2.156a，建模时可根据实际展示或加工需求设定基准边长，整体外轮廓在XYZ三个正交方向的投影边界接近圆形，最大轮廓尺寸即为外接球直径，在布置安装接口时，可在几何体任意一个正方形面或三角形面的中心位置加工定位螺纹孔，相邻安装面之间的空间余量充足，不会出现装夹工具与外凸棱边干涉的情况。若作为教学演示摆件使用，可将基准边长设定为50至100毫米区间，整体尺寸适配桌面展示空间，重量控制在单手可持范围内；若作为多轴机床加工试切件，可将基准边长设定为20至40毫米，选用铝块或蜡块作为毛坯，毛坯尺寸只需略大于外接球立方体边界即可，无需额外预留过多加工余量。

　　在设备实际用途层面，该几何模型常被用于CAD软件曲面建模能力测试，工程师可通过搭建该模型练习阵列、几何约束、空间坐标系旋转、曲面缝合等操作，验证软件对复杂拓扑结构的计算稳定性；在五轴加工教学场景中，该多面体所有面均为平面，不存在自由曲面，刀路编制时可针对每个平面分别设置刀轴垂直于面的加工策略，能够直观演示五轴设备的旋转轴摆角逻辑，相比自由曲面零件，加工后的面精度更容易通过百分表或三坐标测量仪检测，可快速判断设备的定位精度与联动误差；在科普展示场景中，该几何体区别于常见的正立方体、正十二面体，其扭转变形后的面排布具有独特的视觉效果，可3D打印后作为数学几何教具，帮助学习者理解阿基米德立体的对称特性、凸多面体欧拉公式验证方法，直观认识空间面、边、顶点的数量对应关系。

　　设计思路上，建模全程采用参数化驱动逻辑，将棱边长度设置为唯一全局变量，所有面的顶点坐标均通过该变量结合多面体对称矩阵计算生成，后续修改整体尺寸时只需调整棱边参数即可全模型联动更新，不需要重新绘制草图。拼接面的过程中需注意每个顶点处的面排列顺序，扭棱立方体存在左右手性两种镜像形态，建模时需根据需求选择对应的扭转方向，避免生成对称方向错误的几何体。完成面拼接后需进行实体化检查，确认所有面之间无缝隙、无重叠，实体的质量属性计算结果与理论体积误差控制在千分之一以内，若用于3D打印，可适当对棱边做0.5至1毫米的圆角过渡，避免打印或加工完成后锐边磕碰损坏，同时不破坏整体多面体的几何识别特征。
