带孔头部外螺纹紧固定位螺丝

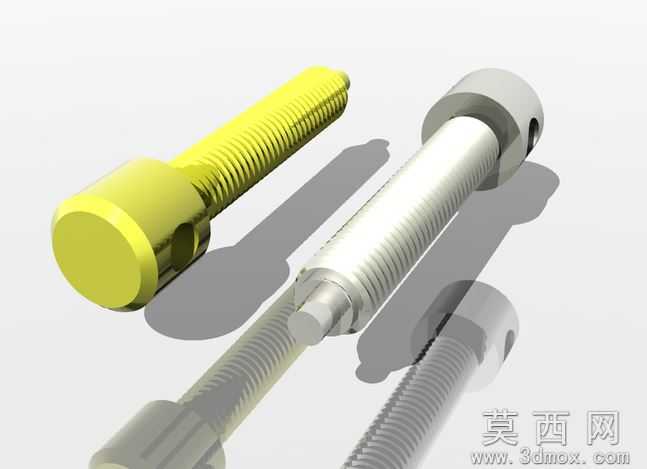

本作品为带侧向穿孔头部的外螺纹紧固件三维模型，建模阶段首先梳理螺丝的功能结构逻辑：头部为圆柱型设计，侧向开设贯穿光孔，用于穿装钢丝、销钉实现锁止防松，避免螺纹连接受振动出现回转松脱；杆部为标准连续外螺纹结构，末端做小直径光杆收头设计，既可以在旋入过程中起到导向对位作用，也能适配带沉孔的安装位实现端面贴合定位。建模时首先绘制头部的圆柱基体，通过拉伸切除命令完成侧向穿孔的结构制作，保证孔的轴线与螺丝主体轴线垂直相交，孔壁做微小倒角处理去除锐边，还原实际加工的工艺细节；螺纹部分采用螺旋线扫描切除的方式生成精准的牙型轮廓，严格匹配标准螺纹的牙距、牙高参数，每一圈螺纹的收尾处都做平滑过渡处理，避免出现建模棱角失真的问题，还原真实螺纹件的加工成型效果。材质渲染阶段选用哑光银灰色金属材质，模拟镀锌钢制五金件的表面质感，调整材质的粗糙度参数还原冷镦加工后螺丝表面的细微磨砂质感，在头部穿孔的边缘、螺纹牙顶位置添加轻微的高光反射效果，突出金属零件的硬朗质感。场景布光采用柔和的侧上方主光源搭配补光，弱化生硬阴影，清晰呈现螺纹的连续起伏结构、头部穿孔的通透结构以及整体零件的轮廓比例，让模型的结构细节一目了然。设计思路上围绕该类螺丝的实际使用场景展开，区别于普通开槽、内六角螺丝，头部带孔的结构专门针对有防松需求的装配场景，比如频繁振动的机械设备连接位，可通过穿孔穿入防松钢丝与相邻紧固件互锁，或是穿入开口销配合螺母实现机械锁止，建模过程中严格控制各部分尺寸比例，头部直径与杆部螺纹直径的比例、穿孔直径与头部高度的比例、螺纹段长度与末端光杆段的长度比例都符合常规五金紧固件的设计规范，既保证模型视觉上的真实感，也能直接用于装配模拟、产品演示等场景，完整还原该类特殊锁紧螺丝的结构特征与功能属性。
