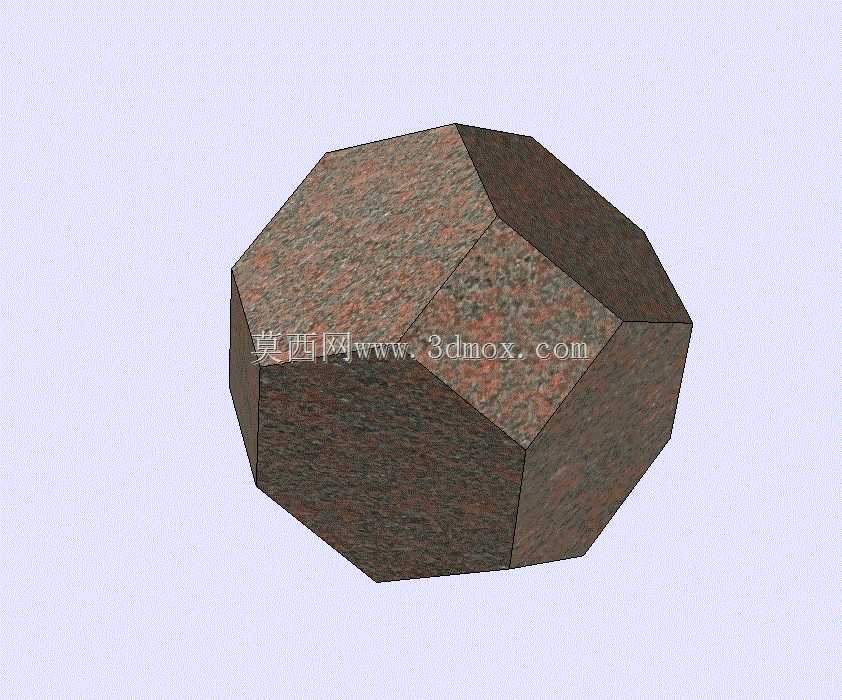

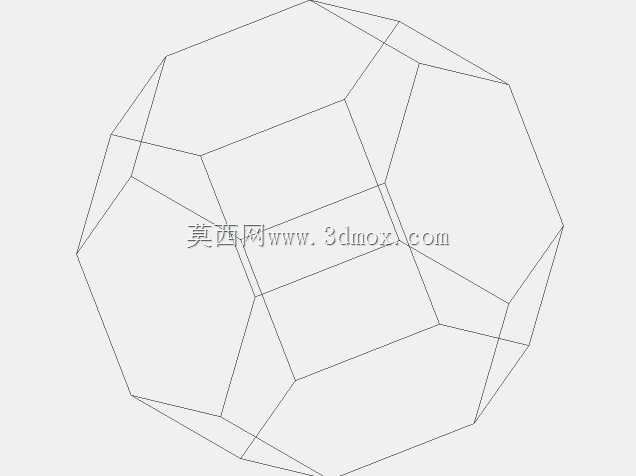

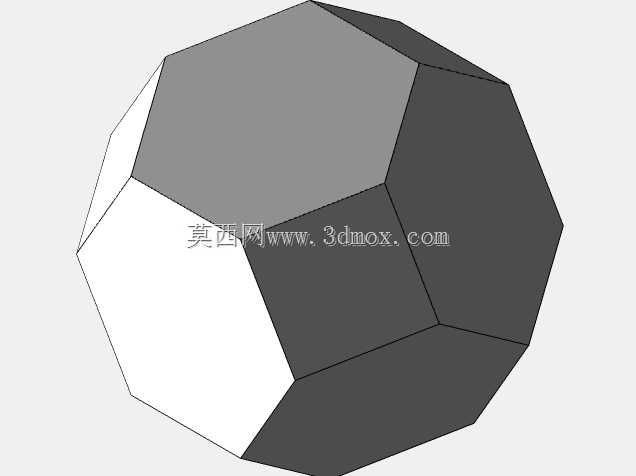

截角八面体属于典型的阿基米德立体,在几何建模、教学演示、空间结构研究以及机械加工验证中具有明确的参考价值。该形体由正八面体经过六个顶点的均匀截切得到,原有三角形面在截切后转变为正六边形,原顶点位置则形成新的正方形面。最终实体共包含十四个外表面,其中八个为正六边形面、六个为正方形面;棱边数量为三十六条,顶点数量为二十四个。由于所有棱边长度一致,相邻面之间的夹角关系稳定,该形体在三维软件中可作为检查曲面连续性、实体布尔运算、倒角截切逻辑和装配干涉判断的标准几何体。
从建模思路看,截角八面体并不适合仅依靠自由曲面拼接完成,更合理的方式是从正八面体出发,通过对称平面切除顶点区域,使截切面与原三角形面相交后形成规则多边形。建模时需要先确定外接球半径或目标棱边长度,再依据截切深度控制正方形面与六边形面的尺寸一致性。若截切量过小,正方形面会偏小,六边形面接近原始三角形;若截切量过大,则六边形面收缩,形体趋向立方八面体。只有在标准截角位置,六个正方形面和八个正六边形面才能共同构成边长相等的阿基米德立体。
该几何形体在工程场景中的用途并不局限于数学展示。由于截角八面体具有面心立方堆积特征,它可以在三维空间中无缝密铺,相邻实体通过正方形面或六边形面贴合时不会留下空隙,这一特性使其成为研究蜂窝结构、多孔材料、晶格填充、轻量化支撑和缓冲结构的重要基础单元。在增材制造领域,这类周期性多面体单元可用于生成内部点阵,兼顾比强度、吸能能力和材料消耗控制;在铸造和注塑结构设计中,也可借鉴其多面承载方式,对加强筋、填充腔和散热骨架进行拓扑优化。
外形尺寸方面,实际使用时通常以统一棱边长度作为建模基准。若给定棱边长度,形体的整体外接尺寸、相邻面中心距以及截切面位置均可通过几何关系推导。正方形面分别沿三个正交方向分布,适合作为安装、贴合或测量基准;六边形面则承担主要的斜向连接与视觉展示作用。在数控加工或快速成型前,需要明确模型的最大外廓边界,避免工件坯料尺寸不足;若用于装配演示,还应关注六个正方形面的法向方向,它们与坐标系主轴对应,便于在工装夹具上定位。
从加工实现角度看,该模型可用于多面体铣削、五轴加工路径验证和三坐标测量练习。正方形面平整且方向正交,适合作为找正面;六边形面之间呈空间倾斜关系,能够检验机床旋转轴定位、刀具轴向补偿以及后处理输出的准确性。若采用实体材料加工,需在工艺安排中优先加工三组正交正方形面,再以这些面为基准加工斜向六边形面,这样可以减少多次装夹造成的累积误差。对于教学或结构验证场景,也可通过三维打印直接获得实体,用于观察面、棱、顶点之间的空间关系。
在机械设计中,这类规则多面体还常被用作抽象功能件的外形参考。例如阀块内部流道的外围占位、机器人关节配重块、设备减震垫骨架、颗粒物料模拟体以及碰撞检测算法测试体,都可以利用其对称性和多面接触特征。与球体相比,截角八面体具备平面接触区域,堆叠时不易无约束滚动;与立方体相比,它又拥有更多斜向面,能够在不同方向上分散载荷。因此,在颗粒堆积、离散元分析和缓冲包装结构中,该形体能够提供比简单立方体更接近真实颗粒接触状态的几何基础。
建模完成后,检查重点应放在面型是否规则、棱边是否等长、相邻面是否共享完整边界以及实体是否封闭。正方形面的边与六边形面的边必须一一对应,任意一条棱都应连接一个正方形面和一个六边形面,这是判断截角位置是否正确的直观依据。若模型用于有限元分析,还需根据用途决定是否保留锐利棱边;作为理论几何件可保留尖角,作为实际承载件则应在棱边处增加小圆角,以降低应力集中并改善加工可行性。整体而言,截角八面体结构简洁、对称性强、工程延伸用途广泛,既是几何教学中的标准阿基米德立体,也是点阵结构、空间填充和多轴加工验证中具有实用价值的基础造型。
- 上一篇:洛克希德马丁企业星形标识立体造型
- 下一篇:盾形皇冠标识防护装饰造型结构
- 全部评论(0)
- 模板大小: 7.9 MB
- 售价:5金币
- 下载次数: 62
- 系统要求: Rendering,STEP / IGES,STL,Autodesk Inventor,AutoCAD
- 软件分类: 机床加工
