户外伞绳绳索张紧固定卡扣

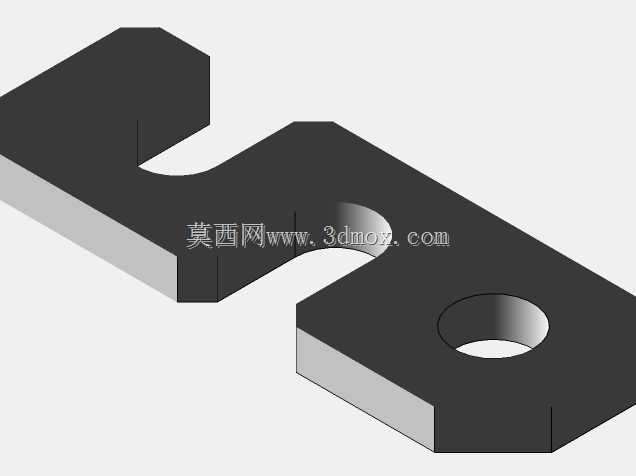

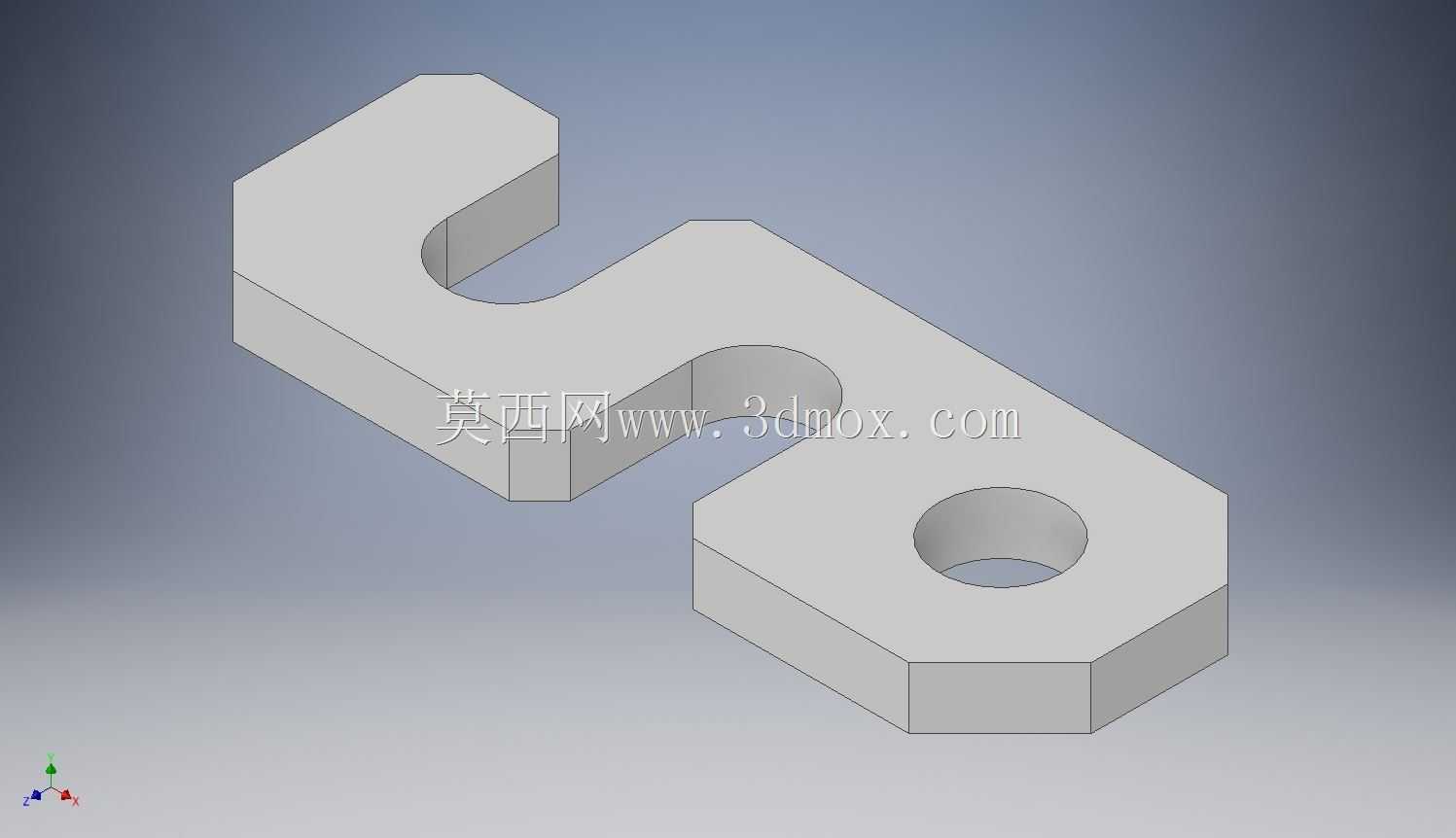

　　该零件属于轻量化户外绳索固定类五金构件，主要面向露营天幕搭建、背包外挂捆扎、徒步装备临时固定等使用场景，结构形式为一体式扁平折弯挂钩，整体采用等厚板材拉伸成型思路，没有额外装配零件，适合通过增材制造直接加工，也可按相同轮廓转为钣金冲压件进行批量生产。

　　从实际使用逻辑看，零件一端为开口钩槽，可直接挂入预先固定好的风绳环、织带挂点或帐篷桩孔，另一端设置完整圆孔，供伞绳穿过、打结或配合绳扣锁定。中间的S形过渡段并非单纯造型处理，而是在有限长度内形成两个方向相反的承靠面：当绳索受拉时，钩口承受反向拉力，圆孔端承受沿绳方向的张紧力，中部凹位可让绳体在预紧后自然贴靠，避免绳索在零件边缘出现锐角折绕。

　　结构设计上，整体厚度保持一致，便于打印时平放成型，底面与平台接触面积大，不需要复杂支撑；外轮廓转角均做了钝化处理，钩槽入口和绳孔周边没有尖锐棱边，能够减少伞绳外皮被割伤的风险。端部圆孔按标准paracord伞绳穿绳需求布置，孔径留出绳体双股穿过和打结后的活动余量，孔壁与零件外缘之间保留足够宽度，防止受拉时出现局部撕裂。钩口宽度则围绕常用风绳、织带挂环和小型地钉挂点确定，既能快速卡入，又不会因间隙过大而在晃动中自行脱出。

　　安装边界方面，该零件属于薄型片状件，占用空间集中在一个平面内，收纳时可多片叠放，放入背包侧袋或工具包都不会形成明显凸起。使用时不需要额外工具，先将钩端挂入固定点，再把伞绳穿过圆孔并按常用张紧方式回折、打结或配合绳卡锁紧即可；若用于天幕风绳，可在帐篷地钉与绳体之间作为快速连接张紧件，若用于背包外挂，则可作为压缩绳与挂点之间的过渡卡扣。

　　受力校核时应重点关注三个位置：钩槽内侧根部承受开口拉大趋势，圆孔前侧承受绳索直接剪切拉力，S形过渡段在偏载时会出现轻微弯曲应力。因此建模时不宜只按外观轮廓拉伸，需要在钩根、孔周和过渡弯角处保持连续壁厚，避免为了追求轻薄而削弱截面。用于3D打印时，层纹方向应尽量与主要受拉方向形成合理夹角，挂钩区域可通过增加墙线数量提高抗撕裂能力；若采用尼龙、PETG等韧性材料，零件在户外低温和反复拆装条件下更能耐受冲击。

　　建模过程中，轮廓草图应先确定钩口中心线、绳孔中心距和整体厚度，再围绕绳索绕行路径修整内外曲线。钩口内侧需要给出贴合挂点的平直承靠段，不能全部采用圆弧，否则受拉时容易转动滑脱；中部曲线要保证绳体贴附后不与钩端发生干涉，端部外形则可做切角处理，以降低打印边角翘曲和收纳时的勾挂。整体结构虽然简单，但尺寸协调直接影响使用手感：孔过小会穿绳困难，钩口过宽会固定不稳，厚度过大则失去轻量化优势。

　　这类构件在户外装备中承担的是快速连接和张力保持作用，不适合作为起重承载件或人员安全悬挂件使用。其价值在于用一个一体式零件替代绳结与临时挂钩组合，使天幕、帐篷、背包捆扎系统的拆装更直接，同时也为小批量定制户外五金件提供了清晰的结构参考。
