小型三爪卡盘专用1.5英寸车床垫片

　　在普通卧式车床的日常装夹作业里，小型三爪自定心卡盘是使用频率最高的夹持部件，而针对薄壁套类、短轴类以及异形小工件的装夹，往往需要在卡盘卡爪与工件之间加装适配垫片，来分散夹持应力、避免工件夹伤变形，这款为小型三爪卡盘定制的1.5英寸车床垫片，正是面向这类装夹痛点设计的专用工装附件。

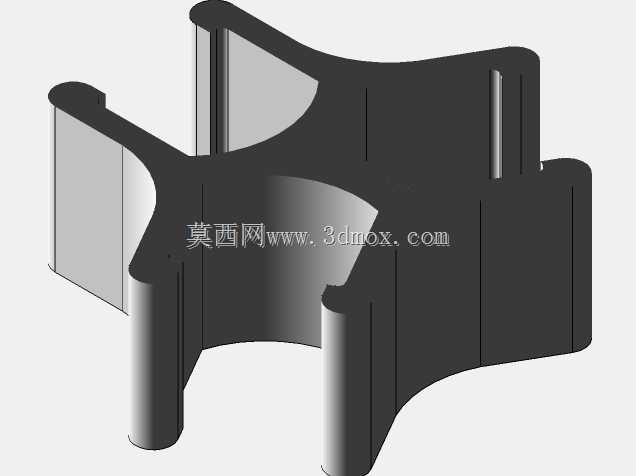

　　从实际加工场景来看，车间里小型仪表车床、台式车床配套的三爪卡盘，在夹持直径偏小、壁厚较薄的有色金属工件、塑料件或者精加工半成品时，直接用硬卡爪夹持很容易在工件表面压出夹痕，甚至因为单点夹持力过大导致薄壁件圆度超差；而常规的平面垫片无法贴合卡爪的弧形运动轨迹，装夹时容易出现垫片移位、工件偏心的问题。这款垫片的结构完全围绕三爪卡盘的开合动作逻辑设计，整体采用对称多爪式的轮廓布局，三个对应卡爪的限位部位分别开出与卡爪侧面配合的限位槽，安装时可以直接卡在三个活动卡爪的端部，随卡爪同步径向移动，不会在夹紧过程中出现窜动、脱落的情况。

　　设计思路上，首先优先保证垫片与卡爪的定位可靠性：垫片两侧的立边高度经过匹配，刚好包覆卡爪端部的侧壁，径向开合时立边与卡爪侧面始终保持贴合，不需要额外的粘接或者紧固件固定，拆装更换都可以在数秒内完成，符合车床频繁切换工件的作业节奏。其次是夹持接触面的优化，垫片与工件接触的内弧面按照1.5英寸规格的常见工件外径做适配，弧形接触面相比传统平垫片大幅增加了与工件的接触面积，夹紧力可以均匀分布在工件外周的三段接触区域，把局部压强降低到原有硬爪夹持的三分之一以下，既能够避免薄壁工件被夹变形，也可以保护已经完成精加工的工件表面不被压伤。

　　外形与安装边界方面，这款垫片的整体外轮廓完全避让卡盘的最大开合行程，当卡爪张开到最大行程时，垫片的外边缘不会与卡盘本体、法兰端面发生干涉；垫片的轴向厚度控制在较薄的区间，安装后不会过多占用卡盘的轴向装夹空间，保证短工件依然可以获得足够的支撑长度。垫片上的多处镂空与曲面过渡结构，一方面是为了减轻整体重量，降低卡爪高速旋转时带来的附加动平衡负载，另一方面曲面过渡的位置都做了圆角处理，没有尖锐棱角，操作工在拆装、清理切屑的时候不会被划伤。

　　从功能特性的实际表现来看，这款垫片同时兼顾了粗加工与精加工的装夹需求：粗加工时，垫片的刚性基体可以传递足够的夹紧力，保证工件在大切深、大走刀的切削载荷下不会打滑移位；精加工时，大接触面积的缓冲特性可以有效抑制工件的装夹变形，加工完成后工件的圆度、圆柱度精度更容易保证。针对小型车床常见的小批量多品种加工场景，这款垫片不需要对卡盘做任何改造，直接套装在原有标准卡爪上即可使用，不需要修改卡盘的任何参数，适配成本极低。

　　结构细节上，垫片的几个支撑立臂之间采用弧形的连接筋过渡，既保证了整体的结构刚性，在反复夹紧受力的情况下不会出现弯折变形，也让整体的应力分布更加均匀，长期使用后不会因为局部应力集中出现开裂。内弧的夹持面没有做多余的凸起或者花纹，避免在软质工件表面压出印痕，同时平整的弧面也方便日常清理缠绕的切屑，用气枪吹扫就可以把残留的铝屑、铁屑清理干净，不会有切屑卡在缝隙里影响装夹精度。

　　在车床的配套工装体系里，这类小尺寸专用垫片往往是加工现场最容易被忽略但对成品质量影响极大的附件，很多车间在处理薄壁小件装夹变形问题时，往往会选择打磨卡爪、垫铜皮这类临时方案，垫铜皮每次装夹都需要反复调整位置，一致性很差，而打磨卡爪会破坏原有硬爪的精度，后续夹持大直径工件时反而会出现接触不良的问题。这款标准化的垫片结构，把临时的装夹方案转化成了可重复使用的专用工装，每次装夹的定位状态完全一致，批量加工时的工件夹持精度稳定性远高于临时垫片方案。

　　从建模实现的角度来看，这款零件的特征全部围绕装配约束关系搭建：先根据三爪卡盘的卡爪截面尺寸拉出限位立壁，再按照1.5英寸工件的夹持直径生成内弧接触面，之后通过拉伸、切除完成外轮廓的曲面造型，所有配合面的尺寸都保留了合理的间隙，保证垫片可以顺畅地随卡爪滑动，不会出现卡滞。整体结构没有复杂的装配零件，单件即可实现全部功能，加工制造也非常简便，采用常规的板材铣削或者3D打印都可以快速成型，能够快速响应车间的工装自制需求。
