行进鼓多用途夹持固定支架结构

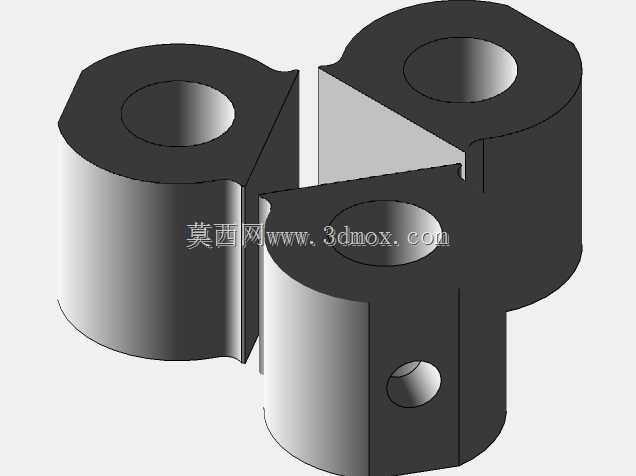

　　该结构件面向行进管乐、户外鼓队排练与演出场景中的附加件挂载需求，采用三筒式夹持布局，主体由三组带轴向通孔的半圆柱筒座与中部连接腹板构成，相邻筒座之间预留开口夹持缝隙，可直接卡套在行进小鼓的框架圆管上，无需在鼓体表面额外钻孔，避免破坏鼓腔漆面与原有结构。其中两组筒座沿横向对称布置，承担主夹持定位作用，第三组筒座位于前侧低位，筒壁侧面开设径向锁紧小孔，可穿入紧定螺钉或快拆销，将牛铃、小型镲片、打击块、便携响板等附件固定在支架上，演奏者在行进过程中即可顺手敲击附加乐器，减少额外支架携带数量。

　　从实际装配边界来看，筒座内孔按照常用行进鼓框架圆管外径设定，开口缝隙宽度控制在可产生弹性夹紧变形的范围内，支架套装到圆管后，依靠筒座自身抱紧力与侧向螺钉锁紧形成双重固定，在鼓队迈步、转身、快速敲击产生的振动工况下，附件位置不易发生偏转或下滑。中部连接腹板将三处筒座连为整体，腹板在相邻筒座之间做了让位缺口，既避开鼓架交叉杆件的干涉区域，也减少了材料堆积；腹板与筒座交接位置保留连续过渡圆角，避免3D打印层间受力时在拐角处产生应力集中。低位筒座上的径向孔与轴向孔垂直相交，锁紧件旋入后可直接压靠在被夹持管件表面，孔口周围局部加厚，保证反复拆装时孔壁不会被螺钉挤压开裂。

　　设计思路上，该支架没有采用复杂的多零件拼合方案，而是把夹持、挂载、锁紧功能整合在一个一体成型零件中，适合通过增材制造方式小批量制作。零件外形以圆柱面和平面为主，打印时可将较大平面贴合成型平台，减少支撑数量；夹持开口处的壁厚经过权衡，过薄会导致抱紧力不足，过厚则难以产生足够的弹性变形，因此筒壁厚度围绕常见耗材的刚性和打印层厚设置，使支架既能徒手掰开套装，又能在锁紧后保持稳定。三处筒座的高度并不完全一致，前侧筒座略低，使挂载附件的敲击面更靠近演奏者自然挥槌位置，后侧两组筒座贴合鼓架主杆，承担主要限位作用。

　　在使用过程中，支架不仅可以固定牛铃，也可根据演出编排更换不同附件。附加物件通过螺钉、束带或小型转接块连接到前侧筒座，安装孔位集中在结构刚度较高的筒壁区域，避免在薄腹板上直接受力。整体外形没有突出的尖锐棱角，外露边缘均做圆滑处理，降低行进演奏中碰撞衣物或装备的风险。对于结构设计人员而言，该类零件的建模重点在于筒座同轴度、开口缝隙一致性、径向锁紧孔与内孔的相交关系，以及装配后与鼓架圆管之间的干涉检查；在三维环境中调整筒座中心距时，需要同时验证卡装行程、开口变形量和附件摆动空间，使支架在不改变原有鼓架结构的前提下，实现快速加装、稳定夹持和多附件扩展。
