定制尺寸活塞连杆组机械结构设计

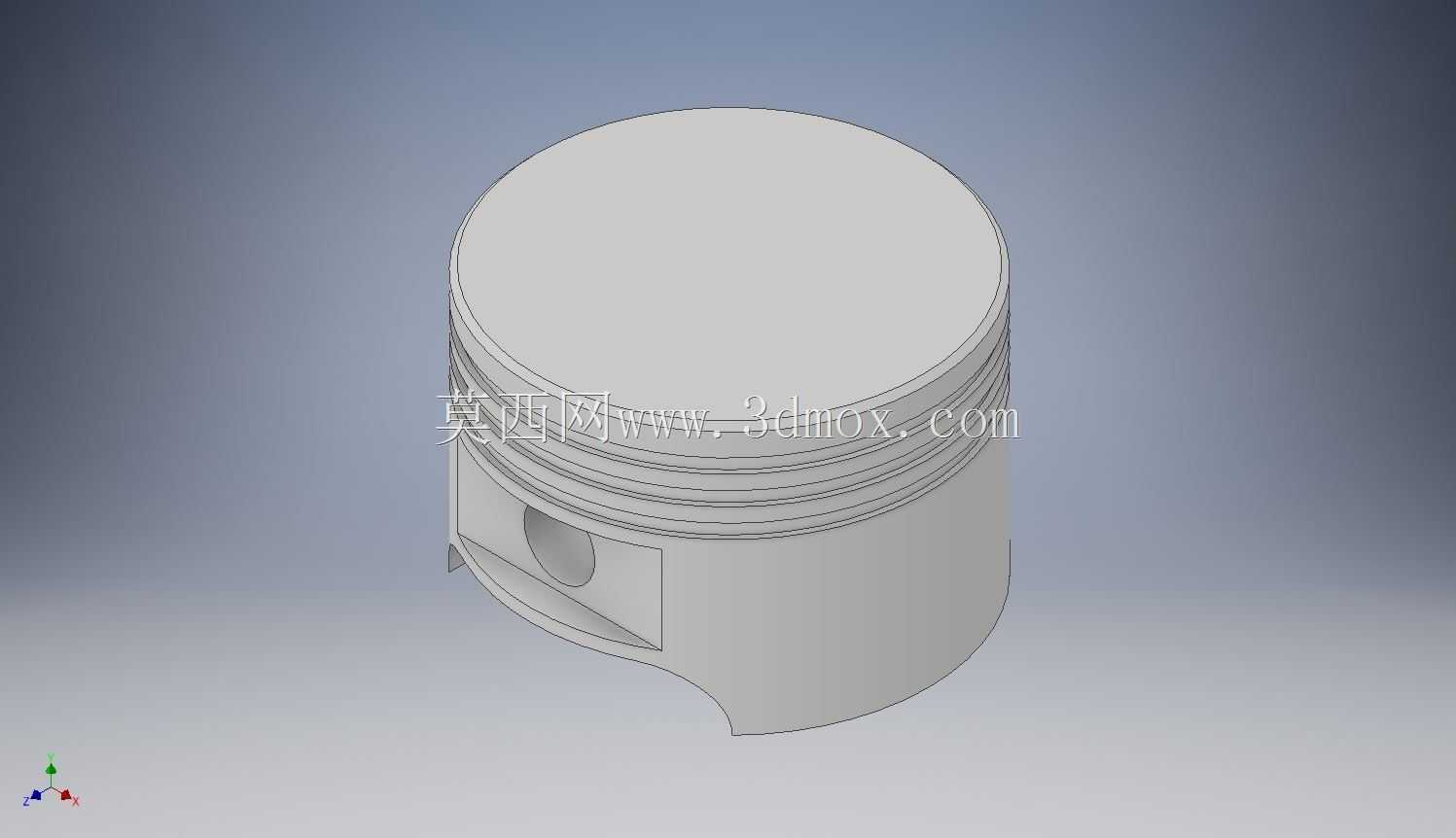

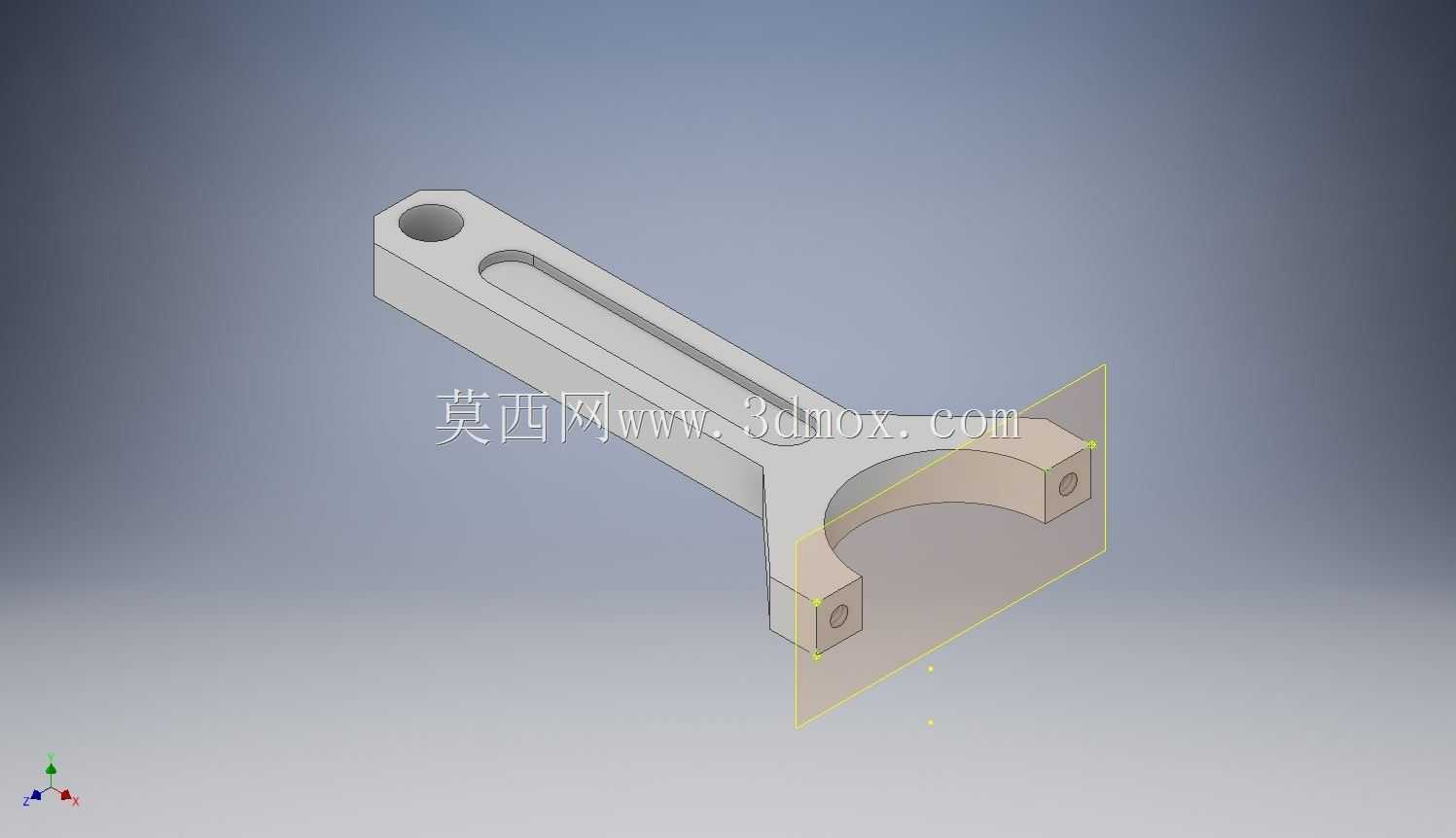

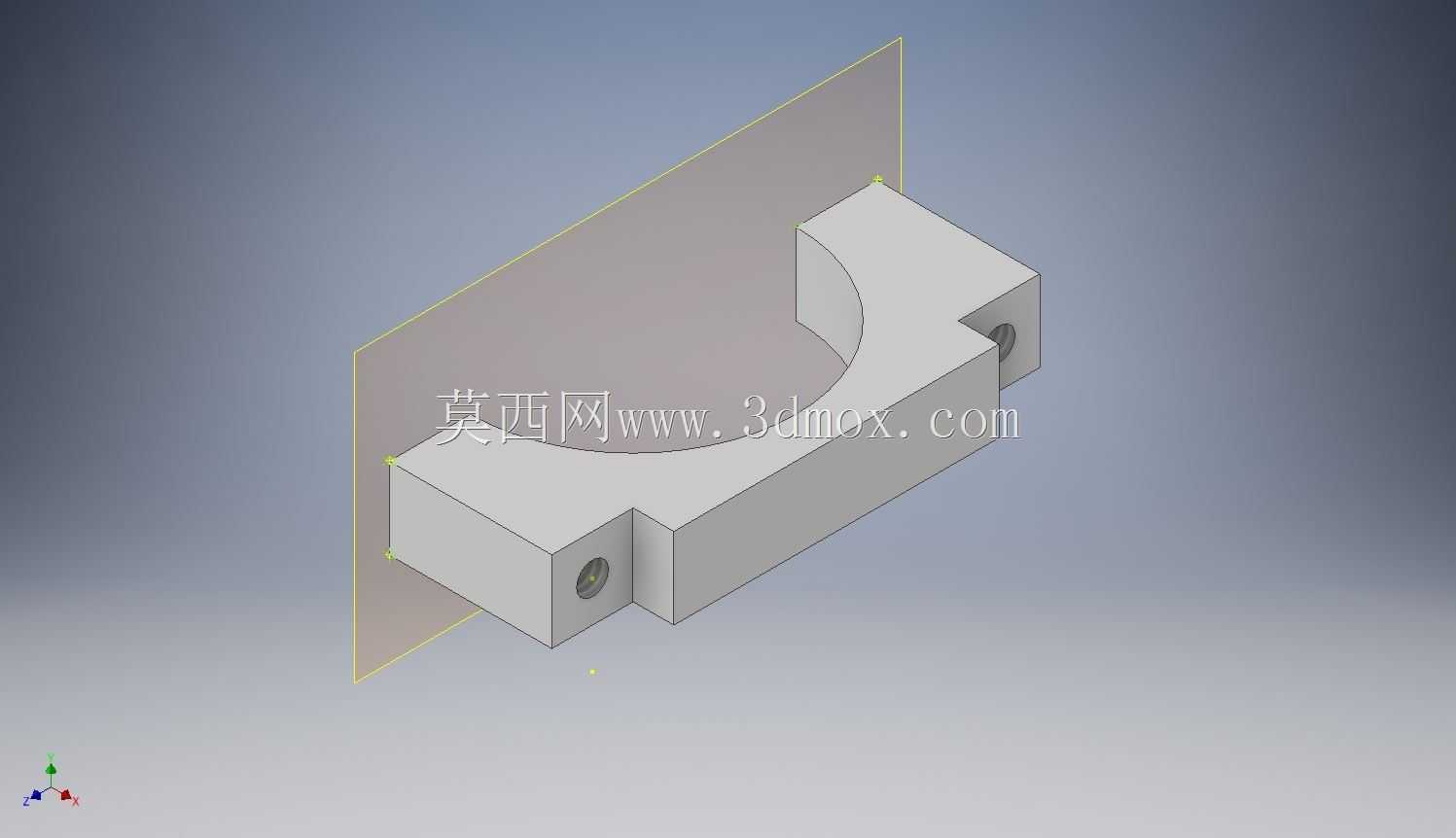

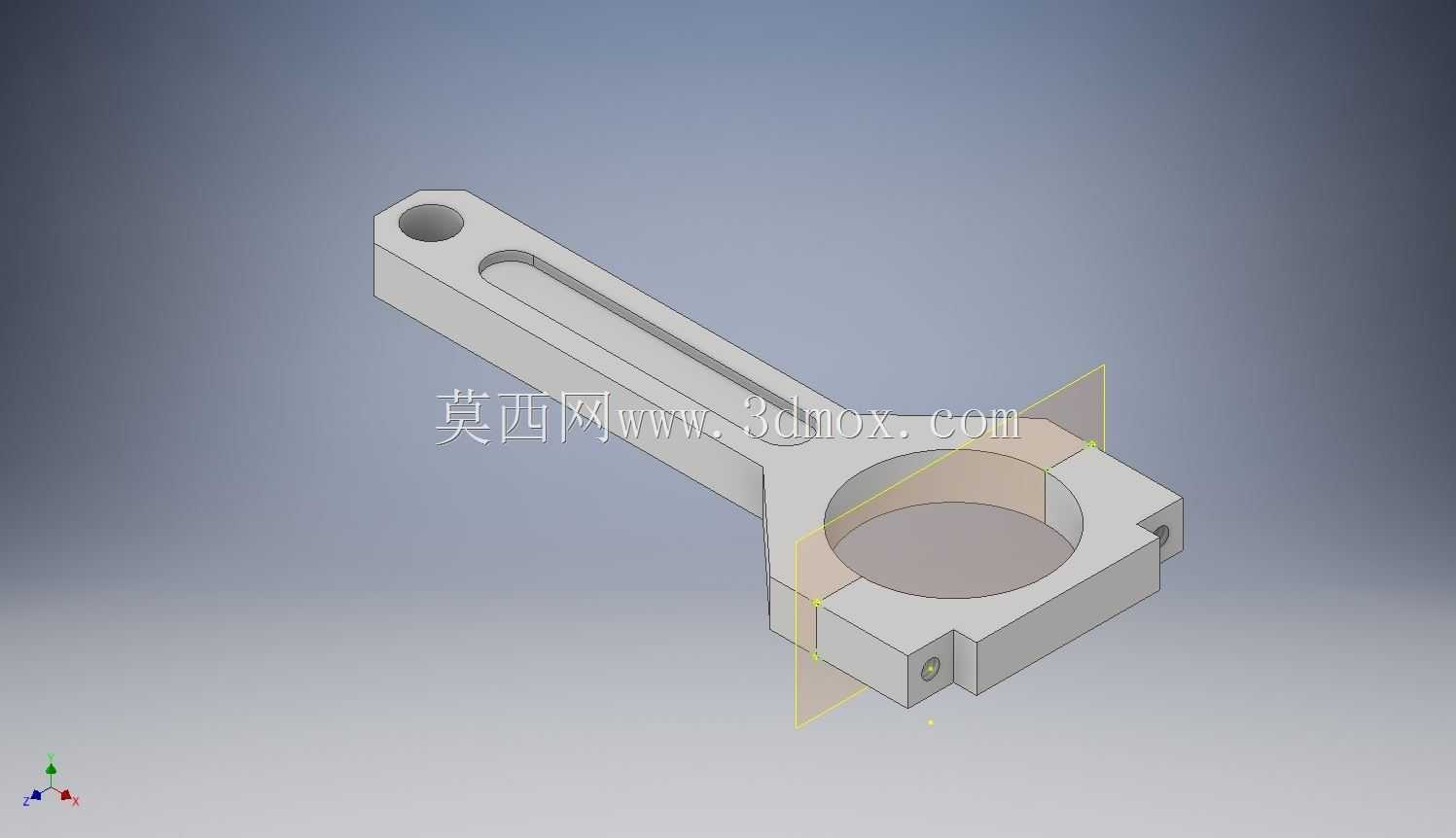

　　在中小型内燃机、往复式压缩机以及教学实训类机械装置中，活塞连杆组件是实现动力往复传递的核心执行部件，这套可定制尺寸的活塞连杆结构，在设计阶段就充分考虑了不同应用场景下的适配性，既可以满足职业院校机械加工实训的教学演示需求，也能适配小功率动力设备的改装、试制场景。从实际功能来看，这套组件承担着将活塞端的直线往复运动转化为曲轴端旋转运动的核心作用，工作过程中需要持续承受交变的燃气压力、往复惯性力以及连杆摆动带来的侧向载荷，因此结构设计上对刚性、形位公差以及装配配合精度都有明确的工程要求。设计过程中没有采用复杂的异形曲面结构，整体轮廓以规则的平面、圆柱面为主，杆身部分采用长条形等截面设计，在保证纵向抗弯刚性的前提下，

　　尽可能减少了不必要的材料去除，降低加工环节的走刀复杂度。杆身一端的活塞销连接端设计为分体式叉形结构，两个同轴的安装孔用于穿装活塞销，孔位的同轴度公差控制在0.02mm以内，避免装配后出现活塞销卡滞、往复运动偏磨的问题；叉形结构的开合间隙经过精准计算，既可以保证活塞销装配后的转动灵活性，也能限制活塞销的轴向窜动，减少工作过程中的异常冲击。杆身另一端的圆柱端头设计有贯通的安装孔，用于和曲轴曲柄销进行配合，孔的内壁粗糙度要求达到Ra1.6，保证轴瓦压装或者直接配合时的接触精度，减少运转过程中的磨损量。杆身中部设计有长条形的通槽结构，这个结构一方面可以降低组件整体的往复运动质量，减少高速往复过程中的惯性力冲击，

　　另一方面也可以作为润滑油的导流通道，让曲轴飞溅的润滑油能够顺着槽面流向两端的连接铰点，实现运动副的自润滑，减少额外润滑管路的布置需求。从加工可行性角度出发，整套结构的所有加工面都可以通过普通车床、立式铣床完成加工，不需要五轴加工中心等高端设备，对于学生实训或者小型机加工车间来说，不需要额外调整工艺路线就可以完成全工序加工：两端的圆柱孔、端面可以通过车床三爪卡盘装夹完成车削，杆身的平面、中部通槽可以通过铣床平口钳装夹，采用立铣刀完成铣削加工，所有棱角位置都设计有C1的倒角，既可以去除加工毛刺，也能避免装配过程中锐边划伤操作人员或者密封元件。在安装边界方面，这套组件的整体长度、两端孔位的中心距可以根据实际适配的缸体行程进行定制调整，

　　杆身的宽度尺寸控制在对应活塞销座的间隙范围内，安装时不需要对活塞销座、曲轴曲柄的原有结构进行额外修改，叉形端的开口尺寸与活塞内腔的销座间距匹配，装配后活塞销的轴向定位可以通过常规的卡簧实现，不需要设计特殊的定位结构。实际应用中，这套结构除了用于常规的动力设备传动，还可以作为机械原理课程的拆装实训教具，让学习者直观理解往复运动到旋转运动的转化过程，以及连杆组件在交变载荷下的受力特点；在小型非标自动化设备的往复机构设计中，也可以直接参考这套结构的尺寸比例，调整参数后作为直线驱动的执行连接件，适配气缸、电动推杆等直线动力元件的动力输出场景。设计时特意规避了高精度的特殊配合要求，所有公差等级都选用IT7-IT8级的常规经济加工精度，普通机加工设备就可以稳定达到加工要求，不需要后续的研磨、珩磨等特殊工序，大幅降低了单件加工的成本和周期，对于小批量试制、教学实训类的应用场景来说，实用性远高于结构复杂的高性能竞赛级连杆组件。
