带手动杠杆的法兰连接弹簧式安全阀

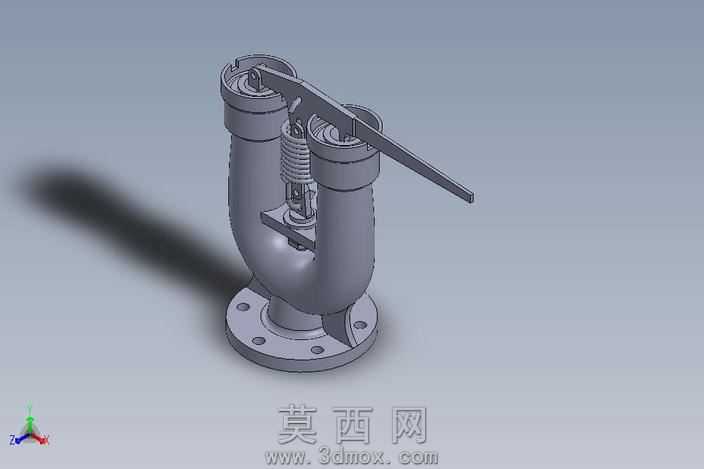

本作品为弹簧式带手动杠杆的法兰连接安全阀三维模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对阀门的每一处结构细节都进行了精准还原。模型整体采用U型流道阀体结构，底部为标准圆形法兰连接端，法兰盘上均匀分布螺栓安装孔，可直接与工业管道法兰进行匹配安装，建模时对法兰的密封面结构、孔位公差都做了符合行业标准的参数设定。阀体上部对称设置两个阀腔结构，中间内置高精度弹簧泄压组件，弹簧部分采用螺旋扫描特征完成建模，还原了弹簧的有效圈数、端部并圈磨平的结构细节，弹簧上方设置阀瓣密封结构，建模时还原了密封面的配合精度，保证泄压动作的密封可靠性。阀体一侧设置手动操作杠杆机构，杠杆通过销轴与阀体上部的支架铰接，杠杆与内部弹簧预紧结构联动，可实现手动泄压测试、紧急开启的功能，建模时对铰接部位的间隙、杠杆的受力结构都做了合理的结构还原，保证机构运动逻辑符合实际产品的动作要求。渲染阶段采用金属哑光材质模拟铸钢阀体的质感，对弹簧、销轴等运动部件采用稍亮的金属材质区分结构层次，添加了柔和的环境光影效果，清晰展现阀体的曲面过渡、部件装配关系，模型各部件之间的装配约束完全符合实际产品的装配逻辑，可直接用于装配干涉检查、运动仿真演示、工程图导出等后续设计环节，能够为阀门产品的设计优化、教学演示、方案展示提供精准的三维数字模型支撑。
