带照明功能的可折叠手袋挂架设计

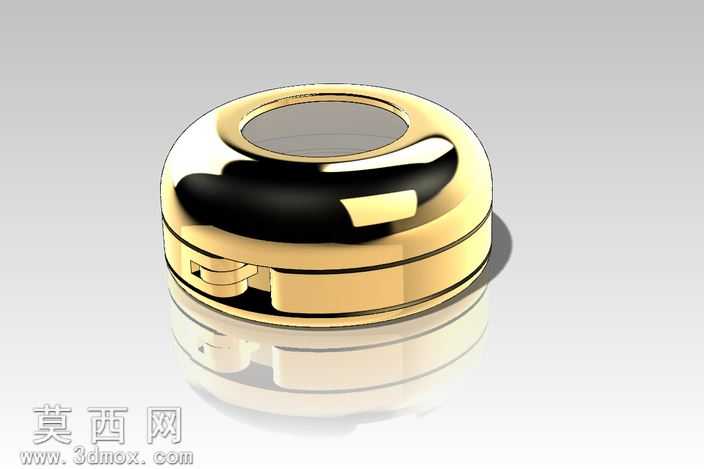

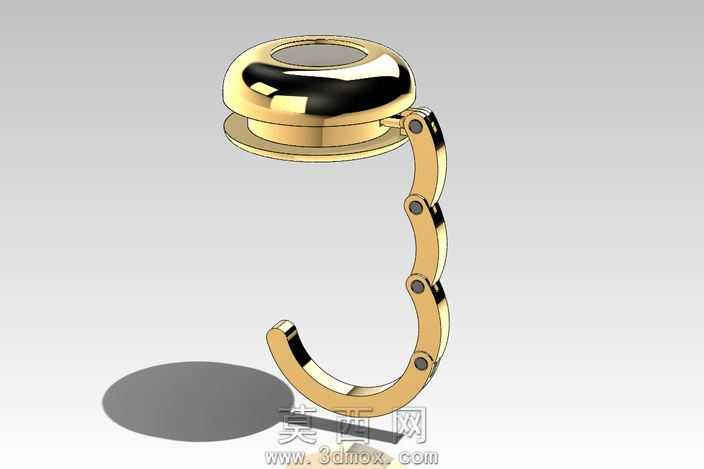

该作品是一款集成照明功能的便携手袋挂架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对挂架的核心承载底座进行草绘轮廓绘制，通过旋转凸台命令生成圆润的扁圆形底座基体，预留出顶部照明模块的圆形安装沉槽，保证手电模块与底座的装配贴合度。挂臂部分采用多段铰接式结构设计，每段挂臂通过同轴心的铰接轴实现转动配合，建模时对铰接位置的轴孔间隙做了合理公差预留，确保挂臂展开、折叠时的运动顺畅无干涉，挂臂末端设计为向内弯曲的钩状结构，钩头做了圆角钝化处理，避免刮伤包袋面料与桌面边缘。材质渲染阶段，挂架主体采用亮面抛光金色金属材质，调整金属材质的反射率与粗糙度参数，模拟出镀金五金件的高光亮面质感，同时在金属表面添加细微的环境反射贴图，提升渲染真实感；顶部照明模块的透光镜片采用半透明磨砂PC材质，调整材质的折射度与透光率，模拟手电灯罩的柔光效果。结构设计上，底座内置纽扣电池仓与LED照明单元，铰接挂臂折叠后可完全贴合底座侧面，整体收纳后体积小巧可放入包袋内随身携带，展开后挂钩可稳定卡在餐桌、吧台等平面边缘，将手袋悬挂在视线可及的位置，避免包袋放置在地面被弄脏，同时内置的手电可在包袋内部光线昏暗时快速找到小件物品，兼顾悬挂承载与临时照明的双重实用功能。建模过程中对各铰接位置的转动限位做了结构验证，确保挂臂展开后可形成稳定的承力三角结构，承重状态下不会出现意外松脱折叠，底座底部添加了防滑硅胶垫的结构特征，提升挂架卡在桌面时的摩擦力，避免打滑脱落。
