五辐式乘用车铝合金轮毂结构设计

　　乘用车行走系统里，轮毂属于直接关联行驶安全与装配边界的关键部件，这套五辐造型轮毂的三维结构，围绕常规家用轿车、改装风格乘用车的换装需求搭建，轮辋部分采用深槽式整体成型结构，适配无内胎子午线轮胎的装配工艺，轮缘处做了连续翻边强化，在轮胎充气胀紧后，胎圈能够完全贴合轮辋密封面，避免高速行驶下出现胎圈滑移、慢漏气的问题。

　　从实际装车场景来看，这类五辐轮毂多用于城市通勤乘用车、入门改装车型的行走单元，既需要承受整车整备质量下的垂向载荷，也要覆盖转弯工况下的侧向弯矩、制动加速时的周向扭矩，还要抵消路面颠簸带来的冲击载荷。设计过程中首先锚定中心安装孔的定位基准，中心孔与车轴轴头采用间隙配合，装配时轴头台阶面直接贴合轮毂中心定位面，保证轮体旋转的同轴度，避免高速转动时出现径向跳动。围绕中心孔均匀分布的五个螺栓过孔，孔位分度圆严格匹配对应车型的轮毂螺栓分布规格，每个孔位周边都做了局部加厚凸台，螺栓拧紧后压紧力均匀分散在凸台接触面上，不会在轮辐根部形成应力集中。

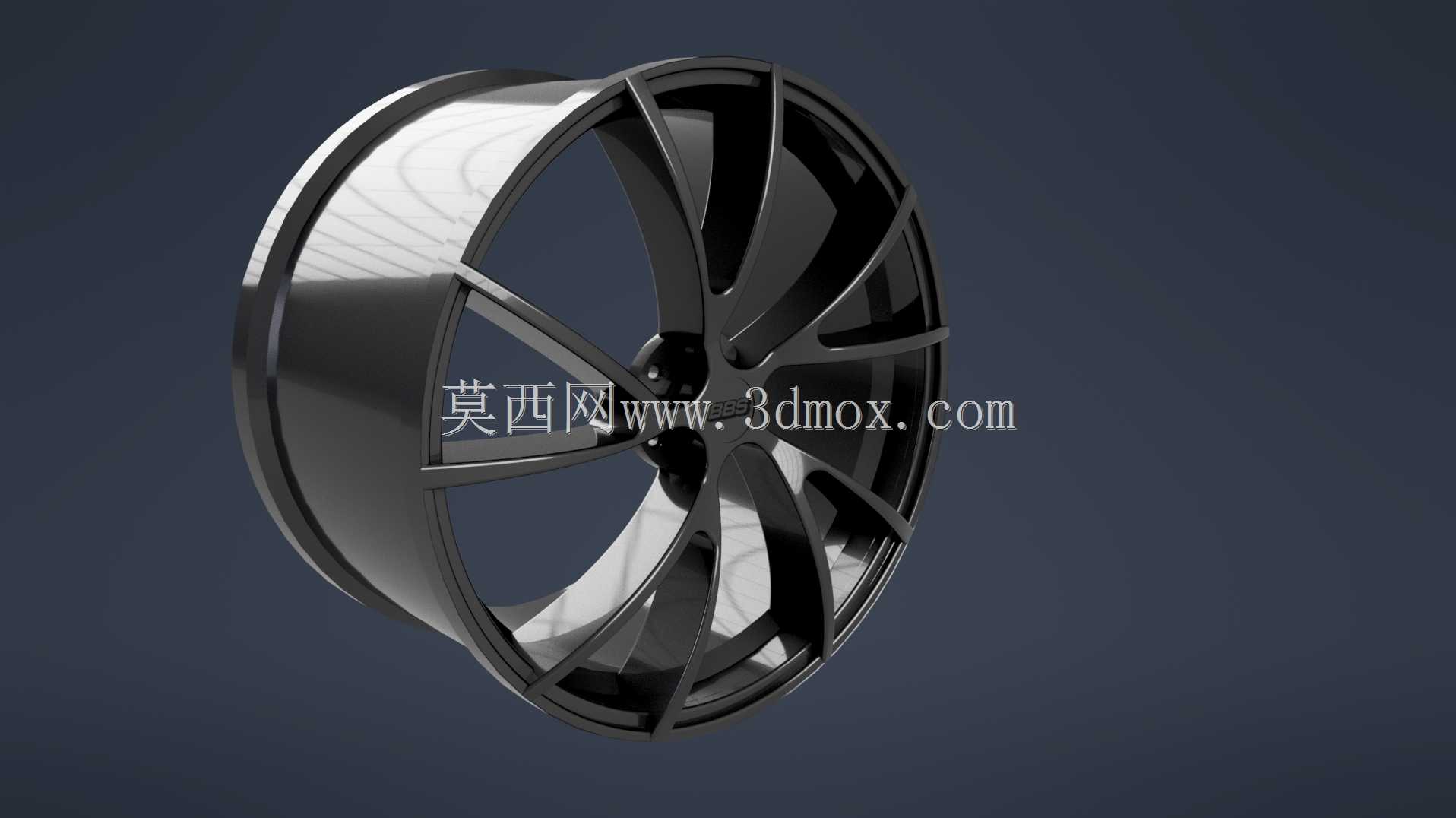

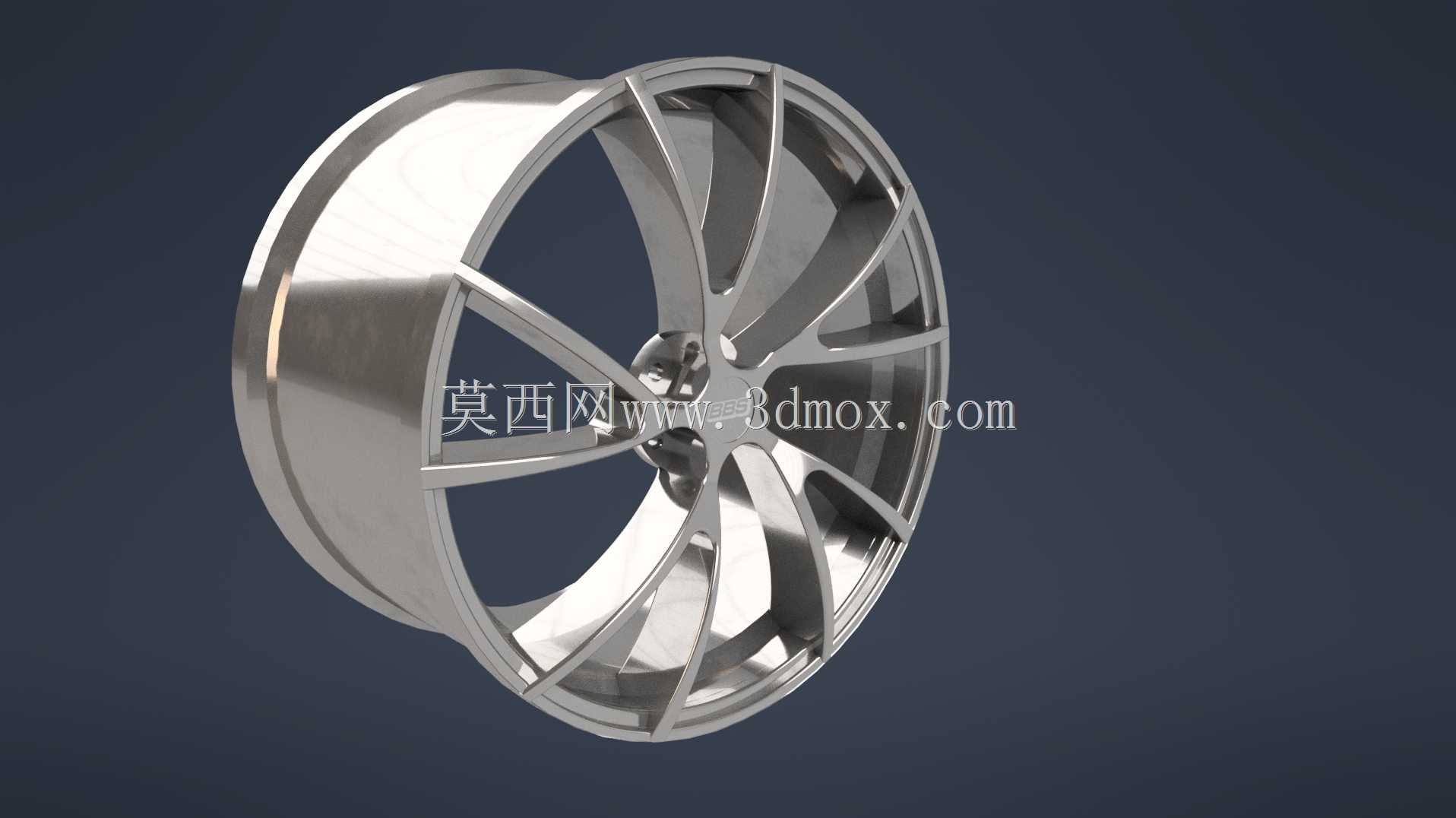

　　五根轮辐采用分叉式宽辐条布局，每根主辐条从中心安装座向外延伸至轮辋内侧时拆分为两个支撑臂，整体形成十组支撑点位连接轮辋环体，这种布局一方面让辐条之间留出了足够的镂空空间，车辆制动时刹车片、刹车盘产生的热量可以直接从镂空间隙快速散出，避免长时间制动后热量积聚在轮腔内部导致轮胎老化加速、制动液温度升高；另一方面宽辐条的截面采用渐变厚度设计，靠近中心安装座的位置辐条厚度更大，向外延伸到轮辋连接处逐步收薄，既保证了辐条根部的抗弯强度，也控制了轮体整体重量，降低非悬挂质量，提升悬架的响应速度。

　　轮辋的轴向尺寸设计充分考虑了装车后的边界间隙，轮辋偏距按照对应车型的悬架硬点设定，装车后轮毂外侧与翼子板内衬保持足够安全距离，打满方向时不会与悬架摆臂、减震器筒体发生运动干涉，内侧也预留了刹车卡钳的容纳空间，即便换装大尺寸多活塞制动卡钳，也能保证卡钳外壁与轮辐内表面之间留有足够的安全间隙，不会在转向、颠簸工况下出现剐蹭。轮辋的胎圈座位置设计有标准的凸起峰结构，轮胎充气时胎圈滑过凸起峰后完全卡入密封槽，即便遇到轮胎意外失压的极端工况，胎圈也不会轻易从轮辋上脱出，维持车辆基本的方向可控性。

　　表面造型上辐条采用了立体切面转折，光影下能够形成清晰的明暗层次，在满足结构强度的前提下兼顾了外观视觉效果。整个轮体的所有过渡位置都做了圆角处理，没有尖锐的应力集中棱角，铸造或者锻造成型时金属液流动顺畅，不会出现局部充型不足、内部缩孔的缺陷，后续机加工环节只需对中心安装面、螺栓孔、胎圈密封面进行精车加工，即可满足装配的形位公差要求。通风镂空的流道走向也经过梳理，车辆向前行驶时迎面气流可以顺畅穿过辐条间隙，直接扫过刹车盘表面，带走制动粉尘与热量，长期使用后也能减少制动粉尘在轮腔内部的堆积，降低日常清洁的难度。
