运动款汽车多辐式轮辋结构设计

　　这套轮辋结构面向乘用车辆的改装与性能升级场景开发，属于整车行走系统里直接关联行驶安全、外观风格与簧下质量控制的核心部件，日常装车后需要同时承担整车垂向载荷、转向侧向力、起步制动扭矩传递，以及经过颠簸路面时的冲击载荷，设计过程中不能只追求外观造型，必须把安装匹配、受力路径和周边运动边界全部校核到位。

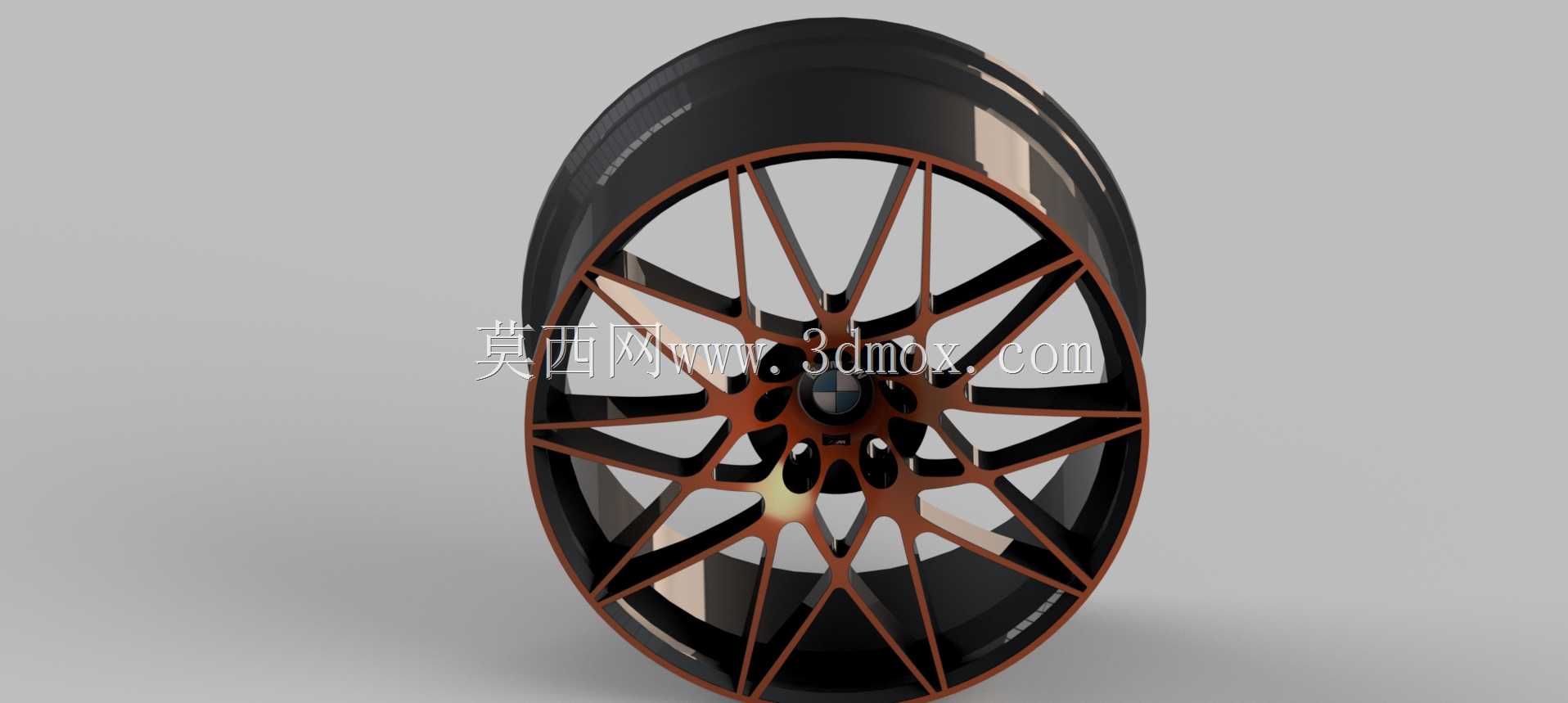

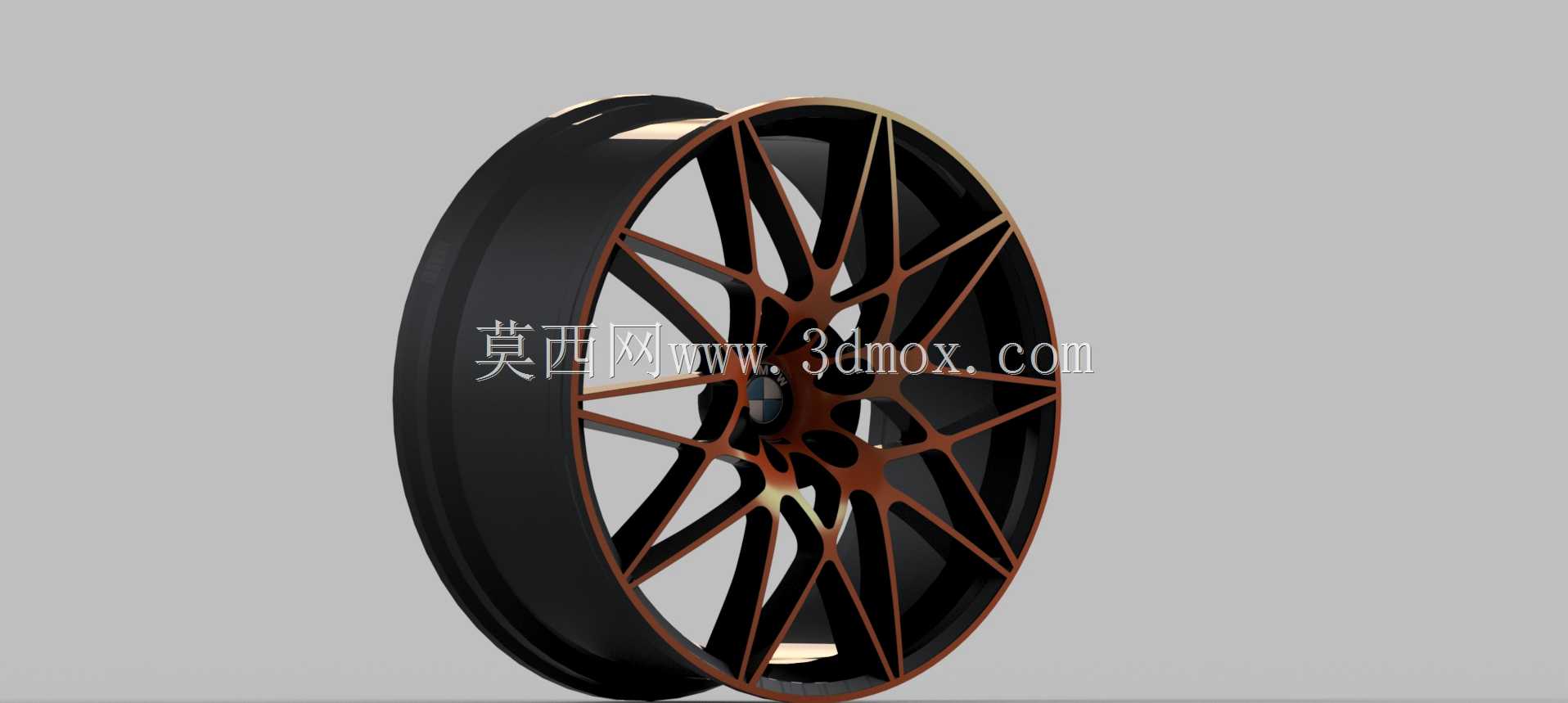

　　从实际装车用途来看，这款轮辋适配常规乘用轿车的改装需求，辐条采用多分叉交错的布局形式，轮辋本体为深色涂装，辐条表面做古铜色撞色处理，视觉上偏向运动性能风格。结构上轮辋分为外轮缘、内轮缘、轮辋桶身、中心安装盘、辐条支撑组、气门嘴安装位几个核心区域：轮辋桶身用来卡装轮胎胎圈，两侧轮缘做出凸起挡边，防止车辆在大侧向加速度过弯、轮胎发生形变时胎圈脱开；中心盘位置预留轮毂轴承轴头的穿过孔，周围均匀分布螺栓孔，匹配车辆原厂的轮毂螺栓孔距与中心孔直径，安装时轴头端面与轮辋中心定位面完全贴合，螺栓按对角顺序按规定扭矩紧固，避免轮辋安装后出现跳动偏心。

　　辐条的设计没有采用等厚直条的简单造型，而是做成分叉式交错排布，每根主辐条从中心盘向外延伸过程中分出支辐，分别连接到轮辋桶身的内侧环带。这种布局的优势在于把中心安装点受到的载荷分散成多道传递路径：车辆承载时，地面通过轮胎传递到轮辋环带的作用力，会沿着十几根辐条同步传导到中心安装盘，不会出现单根辐条应力集中过载的问题；同时多辐条之间留出大面积镂空，一方面可以给刹车卡钳、刹车盘留出足够的散热气流通道，车辆连续制动时刹车产生的热量可以快速从辐条间隙散出，避免刹车热衰减，另一方面镂空结构直接削减了轮辋整体重量，降低整车簧下质量，悬挂系统对路面颠簸的响应速度会更快，提升轮胎贴地性能。

　　设计过程中需要重点核对多项安装边界：首先是轮辋的偏距参数，要保证轮辋安装后其外侧端面与翼子板轮眉的位置匹配，既不能过于内凹导致轮辋蹭到悬挂摆臂、减震筒，也不能过于外凸超出翼子板边界，同时转向打满方向时，轮胎内侧不能和轮拱内衬、转向拉杆发生运动干涉；其次是中心孔与孔距的匹配，不同车型的轴头直径、螺栓分布圆直径存在差异，建模时中心定位孔要和轴头采用过渡配合，保证轮辋装上去后同轴度符合要求，高速行驶时不会出现方向盘抖动；另外轮辋桶身的径向尺寸要和所选轮胎的胎圈直径严格对应，桶身的环槽深度要满足轮胎拆装时的操作空间，气门嘴安装孔要避开辐条遮挡，方便后期充气与胎压检测。

　　从受力校核的角度，轮辋在建模时需要重点关注几个高应力区域：辐条和中心盘的交接圆角处、辐条和外轮环的连接位置、螺栓孔周边的材料区域，这些位置在车辆过坑洼路面受到冲击、紧急制动传递大扭矩时应力水平最高，建模时要在交接处做出足够的过渡圆角，避免尖锐直角带来的应力集中，同时保证该区域的材料壁厚满足强度要求，不能为了追求镂空外观过度削减材料。轮辋的外形曲面采用旋转特征结合辐条阵列的方式构建，轮辋桶身是回转体结构，保证整体圆度，辐条部分完成单根造型后通过圆周阵列得到整周分布结构，再对所有交接位置做合并与圆角处理，后期渲染阶段对轮辋桶身做亮黑质感、辐条做金属古铜质感的材质区分，还原装车后的实际视觉效果，也方便结构设计阶段直接核对造型与安装空间的匹配性。
