多孔合页式门铰链钣金结构设计

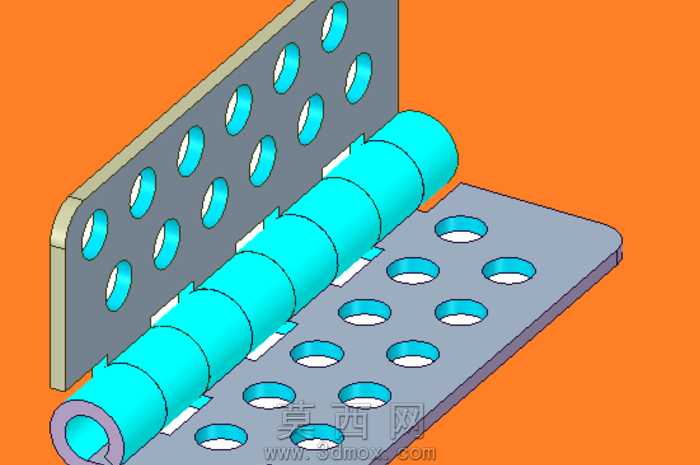

本款门铰链采用钣金结构设计，建模过程中先通过草图绘制两个对称带安装孔的页片轮廓，对页片边缘做圆角过渡处理避免锐边，再通过拉伸命令生成页片基础实体，按照安装排布规则在两个页片面上均匀阵列排布圆形安装通孔，孔位做沉边处理适配紧固件安装，保证安装后螺丝端面与页片表面齐平不突出。中间的铰接卷筒采用分段式结构设计，将两个页片的铰接边分别做出交替排布的筒状卷边，卷边同轴度严格对齐，中间预留穿轴的贯通空腔，卷边与页片的衔接处做平滑过渡处理，避免应力集中导致钣金弯折处开裂。建模时对钣金件的壁厚做统一参数设置，保证整体结构的冲压加工可行性，所有弯折处均预留符合钣金加工工艺的折弯圆角，避免直角弯折造成的材料断裂风险。渲染阶段采用哑光金属材质模拟冷轧钢钣金的真实质感，对铰接卷筒的柱面做轻微的光泽区分，突出卷边的圆柱轮廓，安装孔的内壁做深色处理强化孔洞的深度感，背景选用高饱和度橙色衬托金属件的冷调质感，清晰展现各部分结构细节。设计思路上，多孔排布的页片可以分散门板与门框连接的受力点，相比少孔铰链承重能力更强，分段式卷筒的铰接结构转动顺滑无卡顿，整体结构无多余冗余设计，既满足门窗开合的铰接功能需求，又适配常规钣金冲压的批量生产工艺，安装孔位的排布符合通用门窗安装的孔距标准，可直接替换常规同规格合页使用，铰接处的贯通空腔可适配不同直径的连接销轴，适配多种安装场景的使用需求。
