多辐条轻量化乘用汽车铝合金轮辋结构

　　该轮辋结构面向乘用车辆行走系统开发，整体采用大直径多辐条布局，轮缘、轮辐、中心安装盘与螺栓孔区域形成完整承载闭环。在整车布置中，轮辋外侧需要与轮胎胎圈、气门嘴、装饰盖以及制动卡钳保持明确间隙，内侧则要避让转向节、悬架摆臂、减震器下部和制动盘，避免满载跳动或大角度转向时发生干涉。

　　轮辋的核心作用不只是支撑轮胎，它还要把路面载荷传递到悬架和车身。车辆直行时，垂向载荷经轮胎、轮缘、轮辐汇聚到中心法兰；加速和制动时，扭矩通过螺栓接合面传递；转弯时，侧向力又会使轮辐承受反复弯曲。因此建模时不能只关注外观曲面，轮辐根部过渡、轮缘卷边厚度、中心盘沉台和螺栓孔周边凸台都要按载荷路径布置，避免出现突兀的尖角或截面突变。

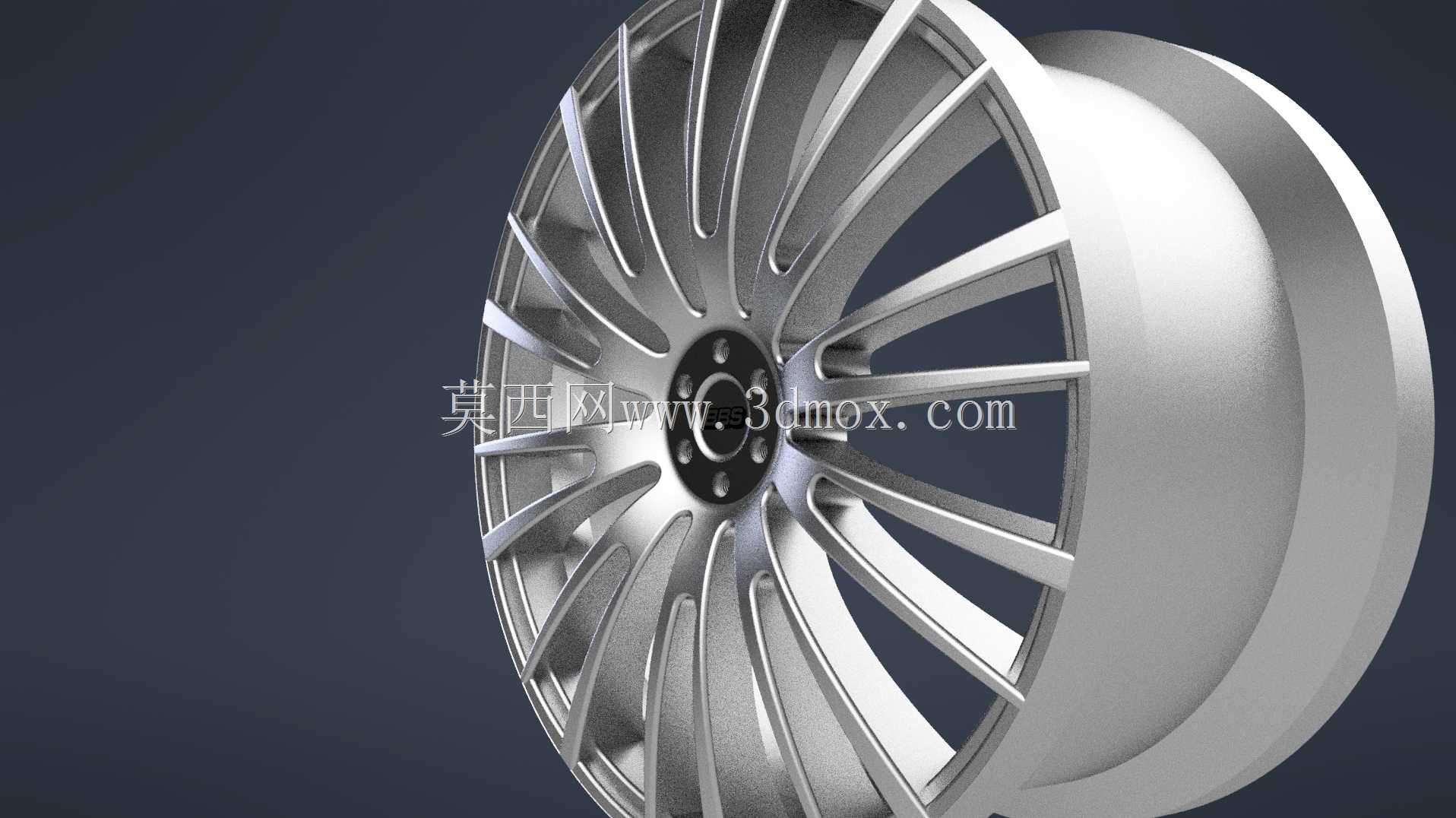

　　这款结构采用密集分叉式辐条，视觉上呈细长放射状，但工程上每根辐条都从中心盘向外缘逐渐展开，靠近轮缘处形成较宽的连接带。这样的处理可以把轮缘受到的局部冲击分散到多根辐条上，降低单根辐条根部的应力峰值。辐条之间保留大面积镂空，一方面为制动系统提供散热通道，使制动盘在连续制动后产生的热量能够随气流排出；另一方面减少非悬挂质量，对悬架响应和轮胎接地性更有利。

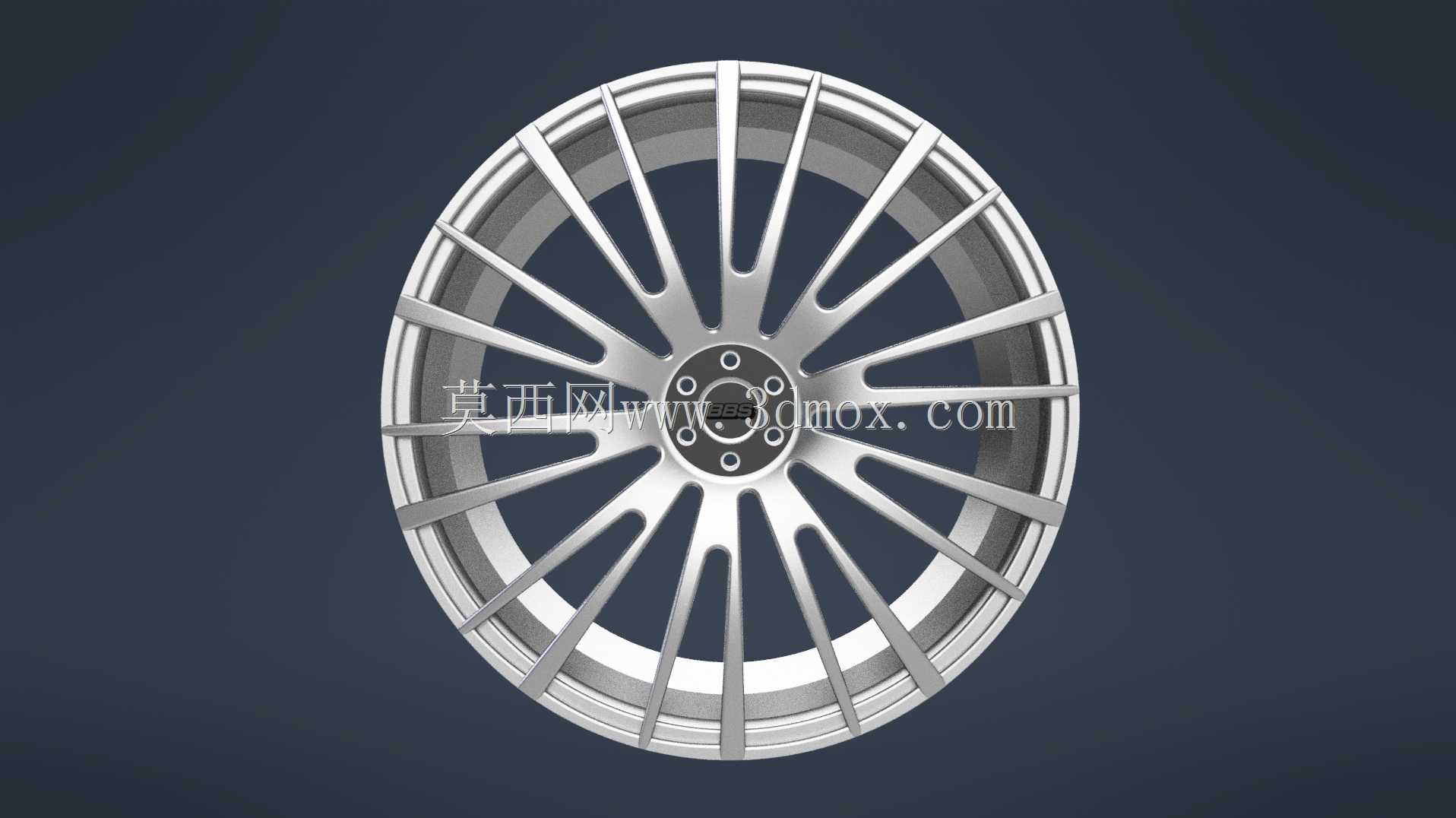

　　中心区域设置五螺栓安装孔位，孔位围绕轴心均布，中心孔与车轴轴头形成定位配合。建模时需要严格控制螺栓孔分布圆直径、中心孔直径、轮毂贴合面平面度以及螺母座锥面角度。若中心盘贴合面过薄，螺栓预紧后容易产生局部压陷；若螺栓孔周边没有足够补强，紧急制动或过坑冲击时可能在孔间形成裂纹。图中中心盘外侧设置环形沉台，既可以容纳轮毂盖，也能让螺栓座区域获得更稳定的厚度。

　　轮缘部分按照低压铸造铝合金轮毂的常见思路构建，外侧轮辋桶身需要容纳轮胎胎圈，胎圈座区域应保持连续圆柱面，槽底用于轮胎拆装时让位。轮缘唇边承担轮胎脱圈阻力，过浅会影响轮胎保持能力，过厚则增加重量并占用轮胎内部空间。设计时还要结合轮胎断面宽度、扁平率和轮辋名义宽度校核匹配关系，不能只按外观直径确定尺寸。

　　安装边界方面，轮辋装入整车后，外侧表面与翼子板包络之间需保留跳动余量，内侧与卡钳最高点、平衡块、气嘴和制动管路之间也要保留安全间隙。偏距参数决定轮辐中心面相对于安装面的位置，偏距过小会使轮距加宽并可能刮擦翼子板，偏距过大则可能让轮辋贴近悬架和卡钳。三维建模阶段应同步建立轮胎、制动盘、卡钳、转向节和翼子板包络，通过断面检查和旋转扫略确认全周干涉情况。

　　从制造角度看，这类轮辋适合采用铝合金铸造后机加工的工艺路线。外观辐条面可通过铣削或抛光形成亮面，中心孔、螺栓孔和贴合面则需要精加工保证同轴度。模型中应保留拔模斜度、铸造圆角和机加工余量区域，壁厚从轮缘到轮辐再到中心盘逐步变化，既满足刚度要求，也避免金属液充型时出现缩松。通气孔、气门嘴孔和平衡块安装位置也需要在数模中明确，便于后续轮胎装配与动平衡工序使用。

　　在结构校核中，可重点关注三类工况：一是垂向冲击工况，检查轮辐根部和轮缘过渡区；二是扭转工况，检查螺栓孔周围及中心盘；三是弯曲疲劳工况，模拟车辆长期转弯时轮辐反复受载。通过在关键圆角处设置连续网格和局部细化，可以更真实地判断应力集中位置。对于改装或选型人员，该数模还可用于核对轮胎搭配、卡钳避让、悬架行程和外观包覆，是行走系统布置与轮毂结构设计的直观参考。
