机电工程学院立体浮雕标识牌

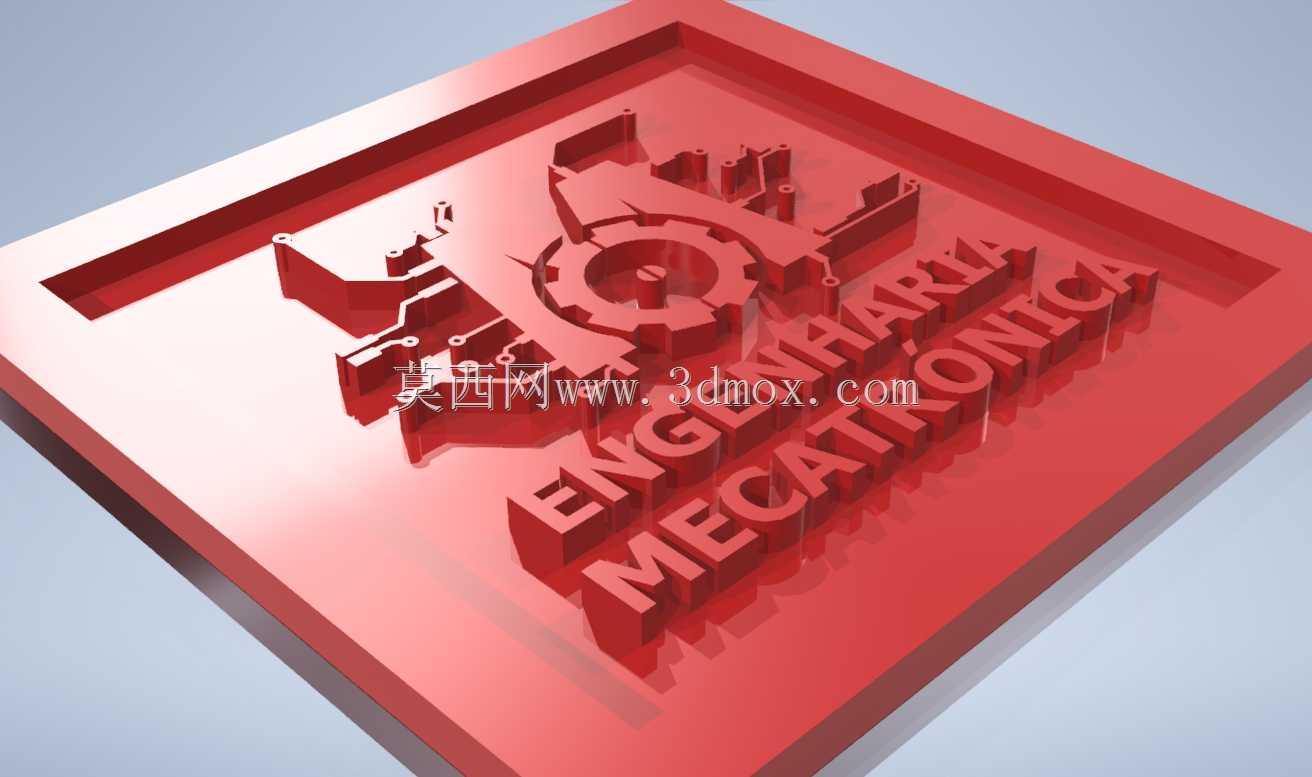

　　这块立体标识作品面向工程院校实验室入口、专业成果展示墙、实训车间导视区以及机电类竞赛展位等场景，核心作用是把机电工程专业的视觉符号转化为可触摸、可展示的实体浮雕件。整体采用方形底板加凸起图文的结构，外框保留一圈平整边框，内部区域下沉形成浅槽，文字、齿轮、电路板走线与机械轮廓均从槽底向上凸起，既保证远距离识别时的层次对比，也避免突出元素在搬运、擦拭和长期陈列过程中被意外磕碰。

　　从结构设计角度看，浮雕件的受力重点不在连续运动载荷，而在陈列状态下的自重、温度变形以及局部清洁接触。底板四周设置连续边框，相当于给薄板增加一圈加强筋，能够减少大平面翘曲；内部凸起文字和图形并非孤立贴装，而是与底板一体成型，字符根部做平缓过渡，避免尖角处产生应力集中。齿轮图案位于视觉中心，齿顶、齿根和轮毂孔位均保留实体厚度，轮齿之间的凹槽深度与文字凸起高度协调，不会出现某一处过深导致加工时刀具颤振、或某一处过浅导致视觉层次不足的问题。

　　图形元素的组合体现了机电一体化专业的典型特征。齿轮代表机械传动、转速变换和扭矩传递，电路板走线与节点象征控制、传感和信号处理，外围机械轮廓则呼应机构装配与自动化设备。设计时没有把这些元素简单平铺，而是通过前后遮挡、高低错落和文字斜向排列形成纵深感。葡萄牙语专业名称沿底板斜向布置，字母采用厚重的无衬线立体字形，笔画宽度较大，适合浮雕加工；小字与大字之间保持足够间距，防止相邻笔画在粗加工后连成一体。

　　在外形尺寸与安装边界上，这类标识牌通常按展示墙面或桌面台座的空间确定长宽比例。方形底板便于居中布置，也方便后续加装背板、磁吸件或螺钉固定孔。若用于墙面悬挂，背部可在四角预留沉孔或预埋螺母，沉孔位置需避开正面凸起文字和齿轮区域；若用于桌面陈列，可在底部增加折边或独立支座，支座与底板接触处留出胶接或螺栓连接平面。底板外缘到浮雕内容之间应保留足够边距，边框宽度不宜过窄，否则手持搬运时容易压到凸起字符，也会削弱整体稳定感。

　　加工思路上，该件适合通过三维建模先确定统一浮雕高度，再对文字、齿轮和线路图案分别设置拔模斜度。面向数控铣削时，字符侧壁需要给出轻微拔模角，槽底圆角要与最小刀具半径匹配，清角区域不能强行设计成刀具无法到达的深窄缝；面向增材制造时，悬空面和细小凸点应控制在自支撑角度范围内，齿轮齿顶与文字上表面可保持平整，便于后处理打磨。若后期进行喷涂或染色，凸起面与凹槽底面的高度差能自然形成阴影，即使在普通室内光照下，也能让专业名称和机械图案清晰可读。

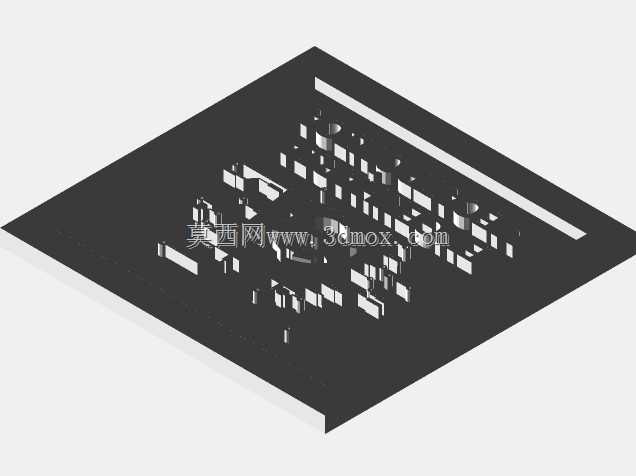

　　细节处理方面，字母M、E、C等带有封闭或半封闭内腔的字符需要重点检查。内腔过小会造成材料残留，过深则影响视觉整洁；齿轮中心孔、轮毂圆环和电路板节点应保持统一的圆角风格，避免一部分元素尖锐、另一部分元素圆润而破坏整体语言。底板背面可设计为平面或带浅加强网格，平面方案适合直接贴合墙面，网格方案适合大尺寸件以降低材料用量并提高刚性。

　　实际陈列中，光线通常从展厅顶部或前侧射入，浮雕高度决定了阴影强弱。较高的凸起适合远距离观看，但会增加材料和加工时间；较浅的凸起适合近距离桌面展示，细节更精致。该作品在视觉中心采用齿轮与专业名称双重主体，周边线路和机构符号作为辅助，使观者既能快速识别专业属性，也能在近距离观察到机械传动与电子控制融合的设计含义。整体结构不追求复杂运动机构，而强调可制造性、识别性和展示耐久性，因此在建模时需要反复检查凸台根部、字符间距、边框厚度和安装空间，使最终实体既能承载专业形象，又能稳定适应墙装、台放和展览搬运等不同使用条件。
