暖通空调风量调节阻尼装置结构模型

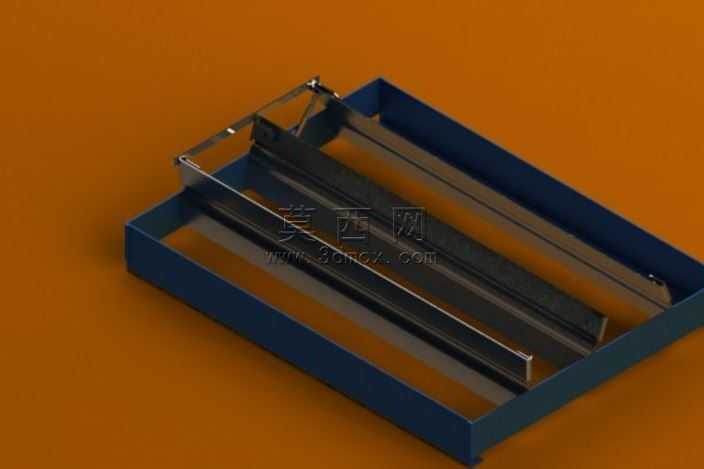

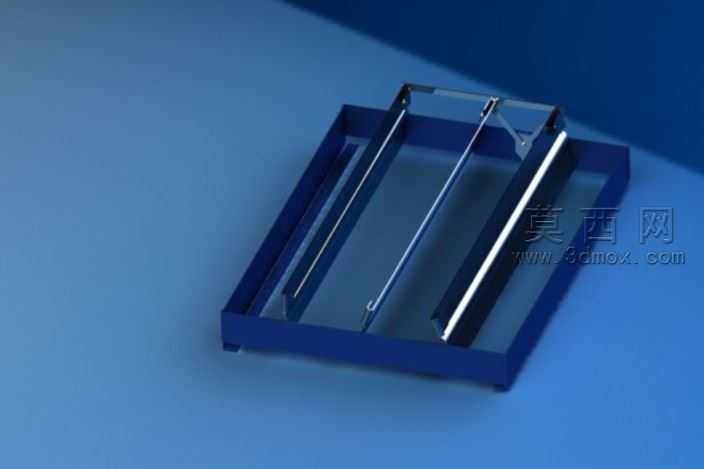

本模型为暖通空调系统配套的风量控制阻尼装置，采用SolidWorks完成全参数化三维建模，整体为框式叶片组合结构，建模过程严格遵循通风部件的实际装配逻辑，先完成外框基体的草图绘制，通过拉伸特征生成带安装边的矩形外框结构，外框边角做工艺圆角处理，匹配实际钣金加工的折弯工艺要求。随后逐次构建多组平行布置的调节叶片，叶片采用薄壁长条形结构，建模时预留了叶片转轴的装配位置，通过线性阵列特征快速完成多组叶片的排布，保证叶片间距均匀一致，转动时无干涉卡顿。叶片两端的转动连接结构采用同轴心配合约束，还原实际阻尼器叶片同步转动的联动逻辑，端部的联动拨杆结构通过拉伸切除与凸台特征组合构建，精准还原拨杆与叶片的连接关系。渲染阶段采用哑光深蓝色金属材质赋予外框结构，模拟实际镀锌喷塑的钣金外壳质感，叶片部分采用哑光深灰金属材质，还原冷轧钢叶片的表面质感，场景背景选用暖棕色纯色背景，搭配柔和的侧方打光，突出装置的层叠结构与轮廓细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路围绕暖通通风系统的风量精准调节需求展开，整体结构采用多叶片对开式调节方案，相比单页风阀具备更均匀的风量调节特性，阻尼结构的叶片转动阻力经过参数化预设，可在任意开度位置保持稳定停留，避免气流吹动导致叶片开度自行变化，外框的尺寸参数适配常规通风管道的安装规格，预留的安装孔位可直接与标准风管法兰对接，模型完整还原了阻尼器的所有装配细节，可直接用于通风系统的装配干涉校验、工作原理演示以及生产加工的前期结构验证，叶片与外框的配合间隙经过合理设置，既保证转动灵活性，又避免间隙过大导致的漏风问题，端部的联动结构可外接电动执行器或手动调节手柄，适配不同场景的控制需求。
