同轴双联减速齿轮轴结构设计作品

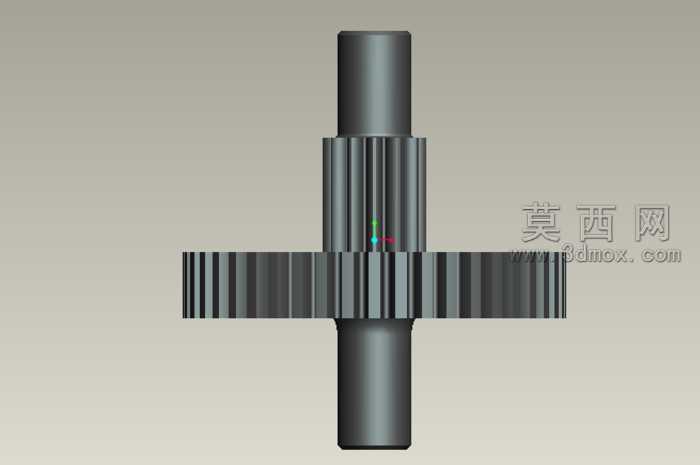

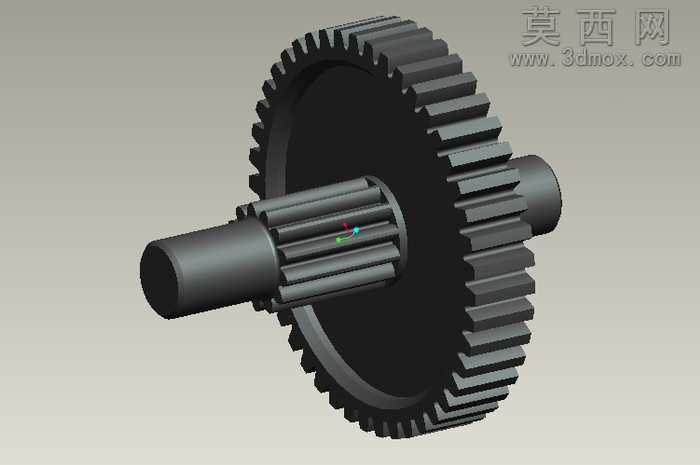

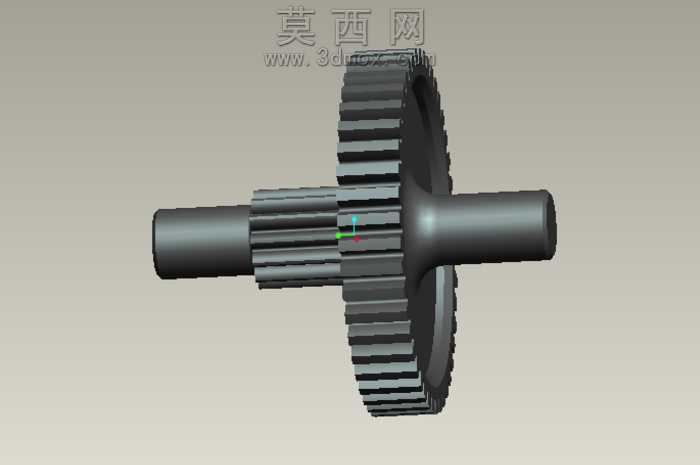

本作品为同轴双联减速齿轮轴三维建模设计，整体采用参数化建模思路完成，以满足减速传动场景下的同轴动力传递需求为核心设计目标。建模过程中首先确定齿轮轴的整体同轴度基准，以中心轴线为全局参考搭建各段结构的草绘平面，先完成阶梯轴的基体轮廓绘制，通过旋转特征生成轴的基础实体，轴段直径根据双联齿轮的安装定位需求做差异化设计，上下两段光轴分别适配对应安装位的轴承配合公差要求，轴肩位置做精准的尺寸约束，保证齿轮安装的轴向定位精度。随后完成两组不同参数齿轮的建模，两组齿轮与轴体为一体化结构设计，避免分体装配带来的传动间隙问题，建模时先绘制单个齿的齿廓渐开线，通过参数化阵列生成完整轮齿，两组齿轮的模数、齿数根据减速传动比要求做匹配设计，大直径齿轮作为动力输入端，小直径齿轮作为减速后的动力输出端，轮齿部分做齿顶倒角、齿根过渡圆角的细节处理，降低应力集中风险，提升零件的结构强度。材质设计上整体采用合金结构钢材质属性，渲染时赋予金属哑光质感，对轮齿啮合面、轴段配合面做细微的粗糙度差异表现，还原真实机械加工后的表面质感。结构设计上充分考虑减速传动的受力特性，轴体与齿轮衔接位置做圆弧过渡处理，避免直角结构带来的应力集中问题，整体结构紧凑，同轴度设计保证动力传递过程中的运转平稳性，可用于小型减速机构的传动方案验证、装配干涉检查以及工程图纸的生成参考，建模过程中所有尺寸均做参数化关联，可根据实际传动比、安装尺寸需求快速调整齿轮参数与轴段尺寸，适配不同的减速传动场景。
