卡套式管路悬挂固定支撑构件

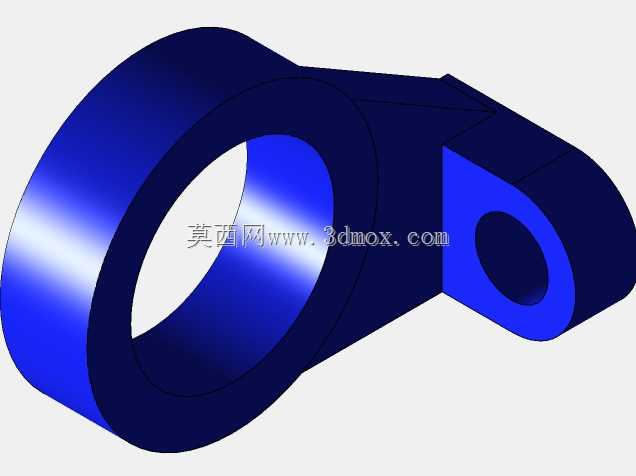

　　该构件属于管路系统中的悬挂固定类支撑零件，主要用于车间设备外围、机床液压站、润滑管路以及小型工艺管线中，对圆形管道或卡套式管段进行侧向承托和位置约束。零件主体由一个较大的环形套体和一个带孔的连接耳组成，二者通过过渡块连成一体，形成能够同时承担抱紧、悬挂和铰接定位功能的结构。大环形孔用于穿过管道或与管套配合，内孔圆柱面提供周向接触边界，可限制管道在径向的位移；端部小耳孔则用于穿入螺栓、销轴或吊杆，使支撑件能够固定在机架、墙板、设备支座或上方钢结构上。

　　从实际布置看，这类零件常见于空间受限的管路走向段。管道沿设备侧面或机床床身附近敷设时，若直接采用刚性托架，容易因装配误差、振动或热胀冷缩产生附加应力；而带耳孔的悬挂支撑可以在保证管道不发生明显摆动的同时，保留一定的安装调整余地。大孔承担管道定位，小孔承担外部连接，中间过渡区把载荷从环形抱紧位置传递到吊点，力流路径较短，结构紧凑，适合CA6140一类机床周边的润滑、冷却或气动管路整理。

　　建模时应优先保证两个孔系的空间关系。大孔轴线与小孔轴线呈空间交错布置，并非简单共面平行，因此在三维造型中需要先确定主管路通过方向，再依据吊挂点位置建立耳板草图。环形套体的壁厚直接影响抱紧刚度，壁厚过小会在螺栓紧固或管路振动时出现局部变形，壁厚过大则增加重量并占用相邻管路空间。过渡区域不宜做成尖锐折线，应保留连续的实体截面，使环形套与耳板之间能够平滑传力，避免在拐角处形成应力集中。

　　外形尺寸方面，大孔直径是首要安装边界，决定了可容纳的管道外径或配套卡套尺寸；环形套的外圆和轴向宽度决定接触面积，宽度越大，管道受压分布越均匀，但对管路直线段的占用也越长。端部耳板的厚度、小孔直径以及孔中心到大孔中心的距离，决定吊挂螺栓规格和悬挂力臂。实际选型时，小孔中心距不能只按强度取最小值，还要留出扳手空间、垫圈压接面积以及相邻管线的拆装间隙。若耳板过于靠近大环，紧固件安装时可能与管套外圆干涉；若距离过大，又会增加弯矩，使过渡区承受更高载荷。

　　安装边界上，大孔内表面应与管道或衬套保持合理配合。若用于直接夹持金属管，可在孔内增加弹性衬套或开口压紧结构，以提高摩擦约束并减少表面压伤；若作为卡套外部支撑，则内孔尺寸需与卡套外径匹配，避免卡套在孔内转动。耳孔可采用间隙配合，以便吊装时补偿孔位偏差，但间隙不宜过大，否则设备运行中会产生冲击噪声。对于随设备振动的管路，耳板连接面应保持平整，螺栓压紧后让耳板端面与支座面充分接触，不能仅靠销轴剪切承受全部晃动载荷。

　　结构设计上，该件适合采用一体成型思路，铸件、焊接件或机加工件均可实现。小载荷场景下可选用板材切割后焊接套筒，工艺简单、成本低；载荷较稳定或批量较大时，采用铸造或锻造成型更有利于过渡区强度；若用于样机管路验证，也可通过三维打印或数控加工获得单件。无论采用哪种工艺，都应关注大环外圆到耳板之间的实体厚度，这一区域是弯矩传递的关键截面，开孔、倒角和拔模斜度都不能削弱过多。

　　在管路装配中，该支撑件的价值不在于复杂运动，而在于可靠限定管道姿态。它把管道的径向约束、吊挂连接和位置调整集中在一个小型零件上，减少了多件拼合带来的累积误差。建模和出图时应完整表达大孔直径、小孔直径、两孔中心距、环宽、耳板厚度以及关键端面距离，并对配合孔、倒角和过渡圆角给出明确尺寸，便于后续加工、装配和管路干涉检查。
