机床滑销吊架结构设计方案

　　在普通车床的日常运维、部件拆装以及工装夹具吊装作业场景里，这类滑销吊架是配合车间天车、手动葫芦完成小吨位部件精准移位的常用配套构件，尤其适配CA6140这类普通卧式车床的溜板箱、刀架总成、挂轮架等中等重量部件的近距离吊装对位作业，区别于大吨位通用吊具，它的结构更紧凑，对位精度更高，不会因为吊具体积过大干涉车床周边的操作空间。从结构功能上看，该滑销吊架的核心作用是通过下部的扩径底座作为承载承力面，上部的U型开槽结构作为滑销的穿行限位通道，吊装作业时滑销可沿着开槽的导向面完成小范围的位置微调，避免传统刚性吊具在对位时需要反复调整吊点位置的问题，能有效降低车床部件拆装时的对位难度，减少部件磕碰风险。

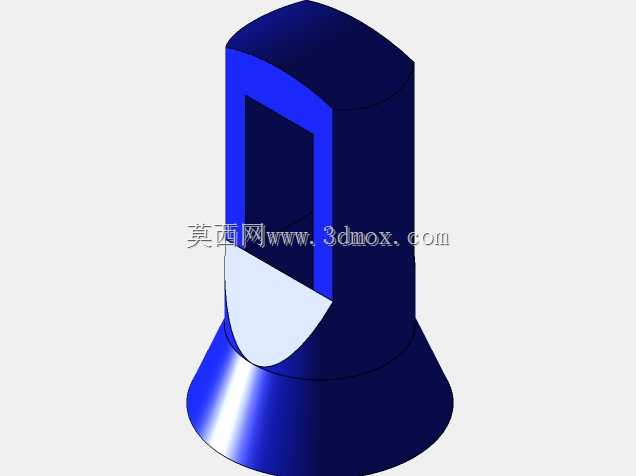

　　设计思路上完全围绕机床周边作业的狭小空间特性展开，整体采用一体式回转体加单侧开槽的结构形式，没有多余的拼接部件，从根源上减少了连接松动带来的吊装安全隐患；下部的锥台过渡结构是应力分散的关键设计，吊装载荷从上部开槽位置传递到下部底座时，锥面能把集中应力均匀扩散到底座整个承载端面，避免直角过渡位置出现应力集中导致的构件断裂问题；上部的柱体段高度经过适配性设计，刚好满足滑销在槽内的最大行程需求，不会因为柱体过高导致吊具整体重心上移，也不会因为高度不足限制滑销的调节范围。从安装边界和尺寸适配来看，该吊架的底座直径匹配CA6140车床床身对应的吊装安装孔位间距，安装时无需额外改装床身结构，可直接利用床身原有工艺孔完成固定；

　　上部开槽的宽度适配常规机床吊装用的标准圆柱滑销，间隙控制在合理的滑动配合范围，既不会因为间隙过大导致滑销晃动出现吊装偏移，也不会因为间隙过小出现滑销卡滞无法滑动的问题；整体高度控制在车床操作面以上的安全距离内，吊装作业时不会与车床的中拖板、刀架等运动部件发生干涉，作业人员站在车床操作位即可完成滑销位置的微调，不需要额外探身到吊具下方操作，符合车间作业的安全规范。实际使用过程中，这类滑销吊架不需要复杂的维护，因为整体结构没有活动铰接点，仅需要定期检查开槽位置的磨损情况以及底座的固定螺栓紧固状态即可，相比带滑轮、铰接结构的复杂吊具，它的故障点更少，更适合机加工车间这种多油污、多金属切屑的作业环境，切屑和油污不会进入构件配合缝隙导致卡滞，

　　日常清理仅需要用车间压缩空气吹净表面附着的切屑即可。在结构建模过程中，所有的过渡圆角都按照机械设计的应力要求做了适配，没有尖锐的棱角，既避免了应力集中，也能防止作业人员操作时被尖锐边角划伤；上部柱体的顶端做了圆弧收边处理，滑销穿入时不会因为端面毛刺刮伤滑销表面，能长期保持滑销与槽体的配合精度。
