金属丝导向穿套式弧形护线构件

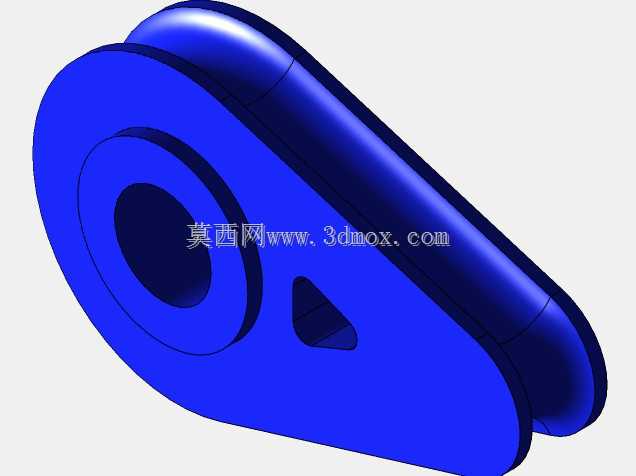

　　该构件属于线材走料路径上的导向护线类机械辅件，整体采用长弧形扁平轮廓，主体为两片对称贴合的厚壁板体围合形成半封闭走线腔，一端开设大直径同轴贯通圆孔作为金属丝的入口端，圆孔处做多层阶梯沉台结构，可嵌套配套耐磨衬套，避免金属丝高速拖拽过程中直接剐蹭构件本体，延长构件服役寿命；板体中部开设三角形镂空窗口，既可以作为走线过程中观察内部线材走位状态的观测口，也能够减轻构件整体自重，同时镂空边缘做全周倒钝处理，不存在锐边毛刺刮伤线材表面的风险。

　　构件的弧形外轮廓顺着金属丝的弯折走料轨迹做顺滑过渡，曲率经过反复校核，完全匹配CA6140车床线材加工工位上金属丝从送料机构输出后转向绕制的路径走向，线材在腔体内滑动时不会出现局部卡滞、急弯硬折的情况，能够有效避免金属丝因弯折角度过大产生塑性变形、表面镀层剥落的问题。两片板体的贴合面采用平面精加工，贴合间隙控制在0.05mm以内，装配后可通过侧边预留的紧固孔位用螺钉锁合为整体，也可根据现场维护需求快速拆分，清理腔体内积存的金属碎屑、润滑油污，日常检修无需拆解整条走料管线。

　　从安装边界来看，构件入口端的大圆孔中心为核心安装基准，圆孔的同轴度公差控制在0.02mm以内，安装时可将圆孔直接套入工位上的固定导向轴，轴向通过轴端卡簧限位，周向可根据走料角度微调构件偏转角度，调整到位后通过板体上预留的定位销孔锁死位置；构件整体的外轮廓最大延伸长度适配车床溜板侧方的安装空间，不会和刀架进给行程、卡盘旋转范围产生运动干涉，弧形末端的出线口对准后续绕制工装的入料位，金属丝从腔体穿出后可直接进入下一加工工序。

　　在实际生产场景中，这类构件常部署在车床线材加工、小型弹簧绕制、金属线材调直切断的工位上，替代传统的分体式导线柱结构：传统导线柱仅能提供单点导向，线材在两个导向柱之间的悬空段容易出现甩动、跑偏，高速送料时还会因线材震颤产生尺寸误差；该半封闭套管结构可以将整段弯折路径的线材完全约束在腔体内，即使送料速度提升至每分钟百米以上，线材也不会出现跳丝、脱轨的问题。设计过程中优先保证了过流通道的顺滑性，所有和线材可能接触的内壁位置均做圆角抛光处理，圆角半径不小于2mm，不存在应力集中的尖角结构；构件的壁厚根据走料时线材的侧向挤压力核算，常规工位下选用6mm壁厚即可承受线材高速拖拽带来的侧向冲击，长期使用不会出现板面变形、腔道错位的问题。针对不同线径的加工需求，还可以快速更换入口圆孔内的衬套，衬套内径可匹配0.5mm至6mm范围的金属丝，无需更换整个构件即可兼容多规格线材的生产，大幅降低工位辅件的备件成本。
