参数化可调式工业机器工作台骨架模型

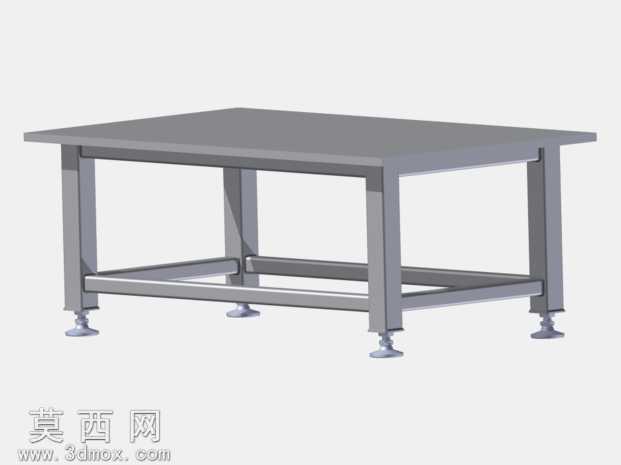

本模型为全参数化设计的工业机器基座工作台骨架结构，采用三维建模软件完成全流程设计搭建，整体建模逻辑围绕参数驱动的核心思路展开，所有结构尺寸均关联至顶层参数表，使用者调整台面长宽、支撑高度、型材截面尺寸等核心参数时，所有关联零部件会自动完成尺寸更新与位置适配，无需逐一修改单个零件特征，大幅提升设计迭代效率。模型整体采用方管型材焊接框架搭配加厚台面的经典工作台结构，台面为平整实心板材设计，可满足设备安装、工件摆放、轻型作业等多场景使用需求；底部支撑结构采用四根竖向方管作为主承重立柱，立柱底部配置可调节脚杯，能够适应不平整地面的调平需求，保证工作台放置后的水平度与稳定性；框架下部设置横向连接方管，通过型材间的刚性连接形成稳定的矩形支撑框架，有效提升整体结构的抗扭、抗变形能力，避免长期承重后出现框架形变。建模过程中优先采用焊件模块完成框架部分的搭建，精准还原型材拼接的切口特征与连接关系，台面部分采用实体建模完成厚度与边缘倒角处理，脚杯部分单独建模后通过配合关系装配至立柱底部，保留了脚杯高度调节的活动自由度，可直观展示调平结构的工作原理。材质渲染阶段，框架与台面采用哑光金属灰材质模拟工业钢材的表面质感，脚杯底座采用防滑橡胶材质搭配金属调节螺杆的材质组合，渲染效果贴近真实工业工作台的视觉表现，能够清晰区分不同结构部件的材质差异。模型的骨架设计逻辑将整体结构拆分为顶层骨架草图与下层零部件的关联参考，所有零件的定位轮廓均提取自顶层骨架，确保设计变更时结构不会出现错位、干涉等问题，部分打印适配的结构特征也随参数调整同步变化，能够直接对接后续的加工生产或3D打印验证需求，可作为工业作业平台、设备安装基座、轻型工装台的设计基础模板使用。
