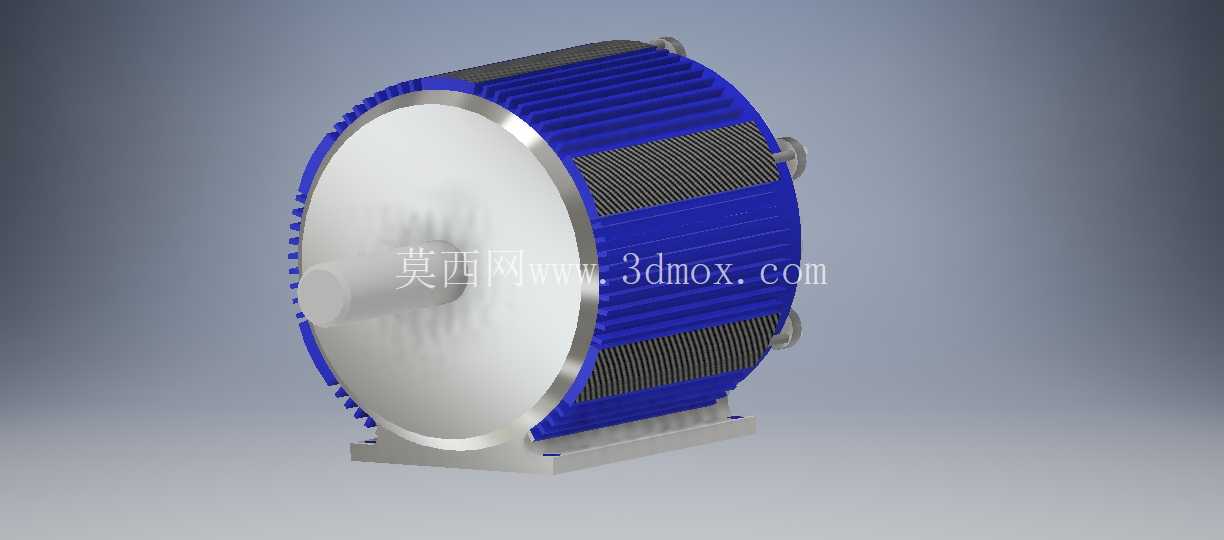

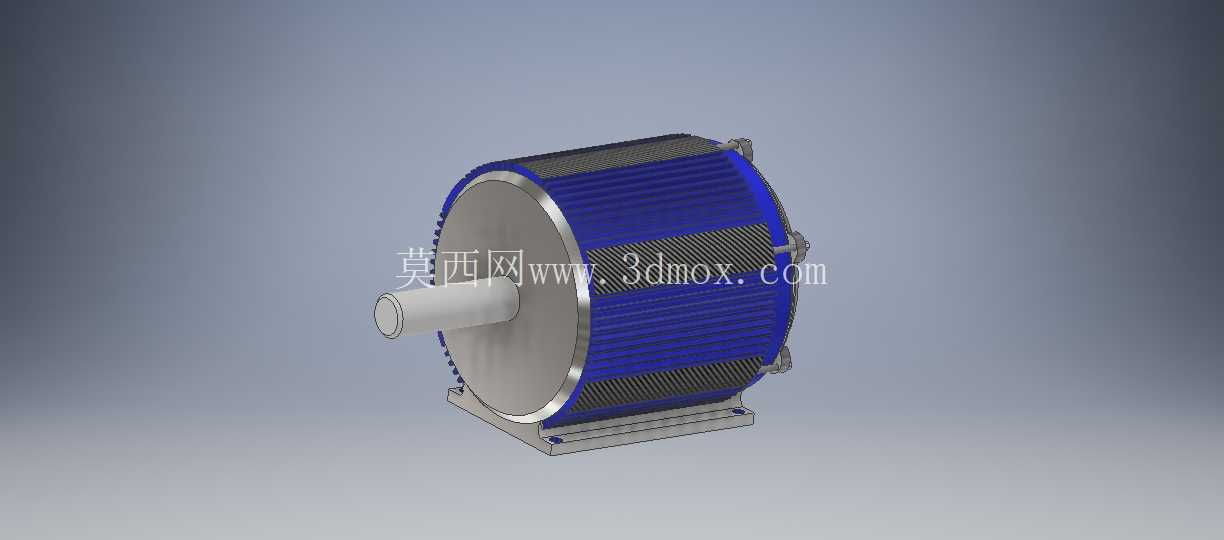

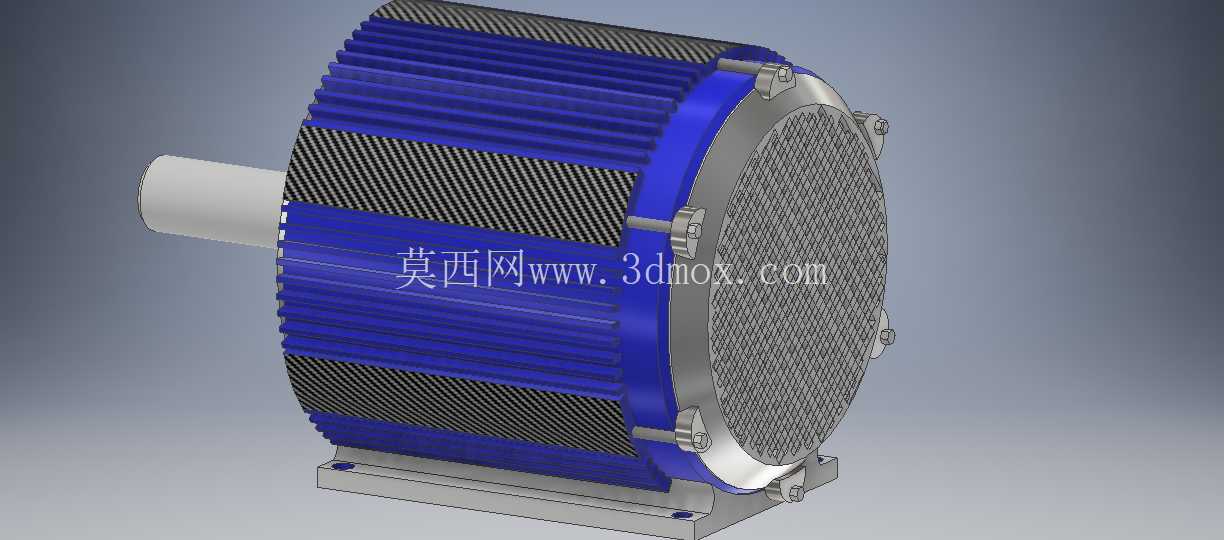

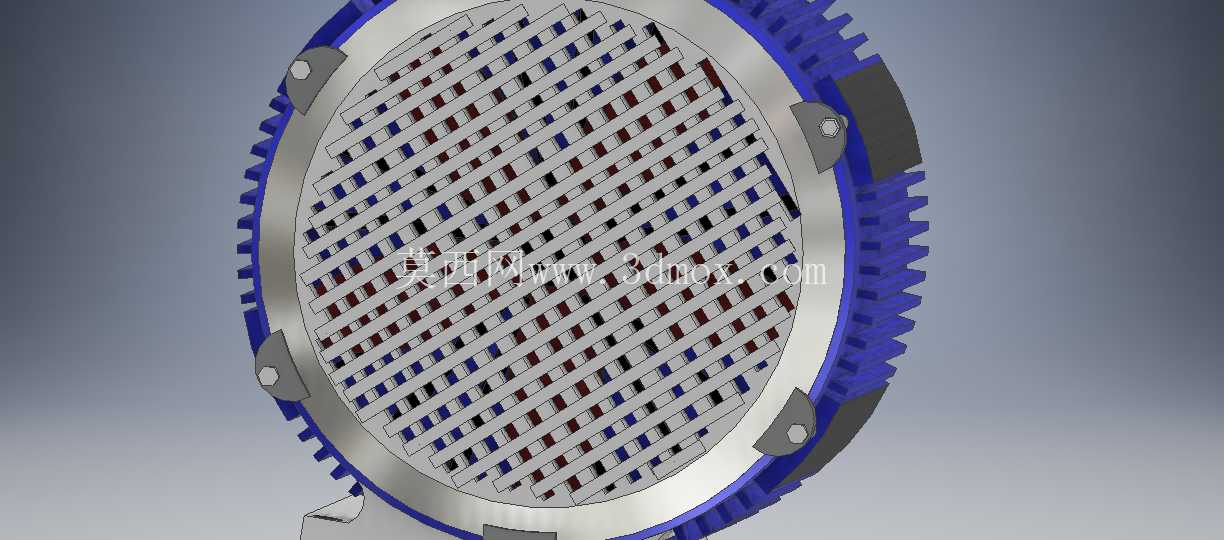

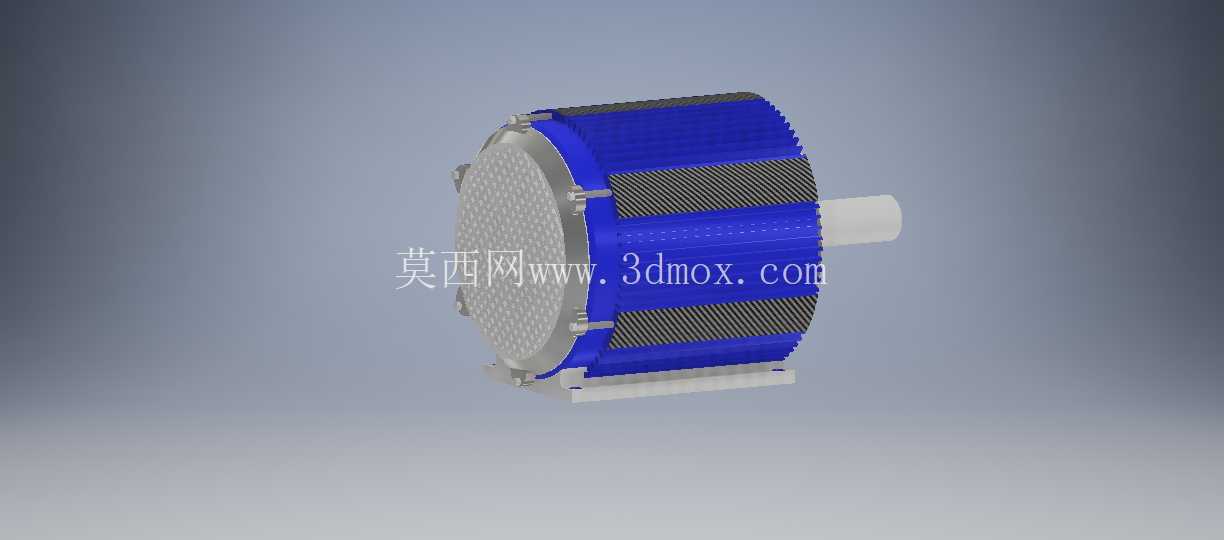

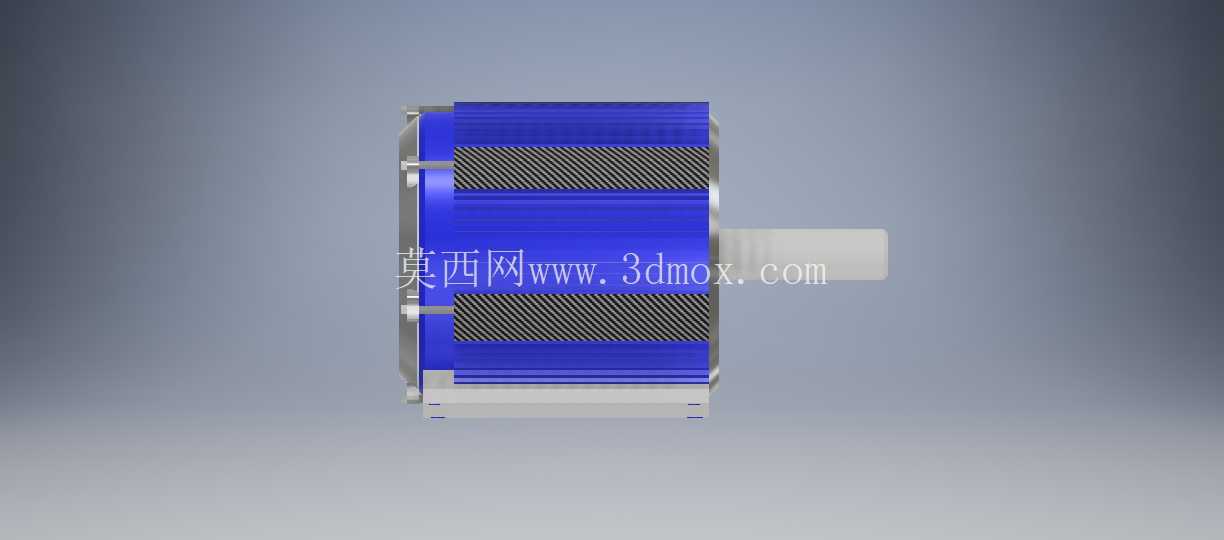

卧式蓝壳散热筋三相异步电动机结构

　　这款卧式安装的电动机结构，在常规工业传动场景里适配性极强，不管是配套输送线的辊筒驱动、小型机床的主轴进给动力源，还是配套风机、水泵类通用负载，都能匹配对应的安装接口需求。从实际落地的安装边界来看，底部的一体式铸铁机座预留了四个长圆形安装孔，孔位间距符合通用Y系列电机的安装尺寸规范，不需要额外加工转接板就能直接固定在常规的设备安装槽钢或者混凝土机墩上，输出轴的轴径、键槽尺寸也完全对标通用标准，和联轴器、带轮的适配不需要二次修配，能大幅缩短现场设备的装配周期。

　　设计层面优先考虑了长期连续运行的散热需求，机壳外壁采用了轴向均匀分布的直散热筋结构，筋条的高度、间距都经过热传导仿真校核，当电机内部定子绕组产生热量时，能通过铁芯与机壳的过盈配合面快速将热量传导到散热筋表面，配合转子自带的风叶转动形成的轴向气流，能把运行时的温升控制在绝缘等级允许的范围内，避免长期高温运行导致绕组绝缘老化加速。机壳两端的端盖采用止口定位结构，和机壳的配合公差选在H7/js6的过渡配合区间，既保证了装配时的同轴度要求，也方便后期维护时拆卸更换轴承，不需要专门的拉马工装就能轻松拆解。输出轴采用阶梯轴结构，轴伸端的轴肩高度刚好能顶住配套传动件的端面，避免传动件轴向窜动碰擦端盖，轴的材质选用45号钢调质处理，表面硬度达到HB220-250，能承受额定扭矩下的扭转应力和带传动带来的径向载荷，不会出现长期运行断轴的问题。

　　从功能特性来看，整个结构的密封设计兼顾了防护等级和维护便利性，端盖和机壳的结合面预留了密封胶槽，装配时打密封胶就能达到IP54的防护等级，能阻挡车间内的金属碎屑、飞溅的切削液进入电机内部，适配金属加工车间、仓储物流现场这类多粉尘、有少量液体飞溅的使用场景。接线盒设置在机壳侧面的预留安装位，不管是左侧还是右侧进线都能通过调换安装座实现，不用额外改动机壳结构，方便现场布线时根据线缆走向灵活调整。机壳表面的蓝色涂装采用工业级锤纹漆，附着力强，即便在有轻微腐蚀性气体的车间环境里，也能保证三到五年不会出现漆层起皮脱落的问题，避免机壳生锈影响散热效果。

　　实际选型配套时，这个结构的轴向总长度、径向最大尺寸都控制在常规同功率电机的尺寸区间内，替换老设备上的故障电机时不需要改动原有设备的安装空间，直接对位安装就能完成替换。转子部分的动平衡等级按照G2.5级设计，额定转速运行时的振动值控制在1.8mm/s以内，不会因为振动过大导致连接的传动部件出现过早磨损，也能降低设备运行时的整体噪音。轴承选用深沟球轴承，两端都加装了骨架油封，能防止轴承内部的润滑脂泄漏，也能阻挡外部的粉尘进入轴承滚道，正常工况下的轴承免维护周期能达到2万小时以上，减少日常运维的工作量。

　　建模过程中对所有配合面的公差都做了明确的标注，机座的安装面平面度控制在0.1mm以内，保证安装时电机和被驱动设备的同轴度调整难度降低，输出轴的径向跳动控制在0.02mm以内，避免高速运行时出现轴伸端摆振的问题。散热筋的根部做了R2的圆角过渡，避免铸造时出现应力集中导致筋条断裂，机座和端盖的连接螺栓孔位置度控制在0.15mm以内，保证装配时螺栓能顺利穿入，不会出现别劲导致端盖变形的问题。整个结构没有冗余的设计部件，所有结构特征都服务于散热、安装、传动、防护这几个核心功能，没有为了外观增加不必要的装饰性结构，完全符合工业设备实用优先的设计原则。
