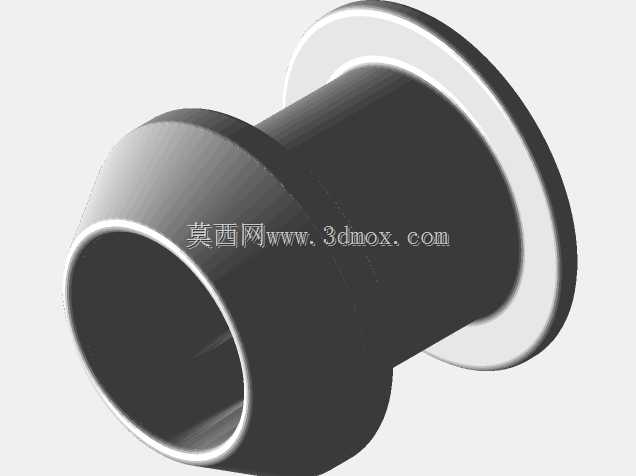

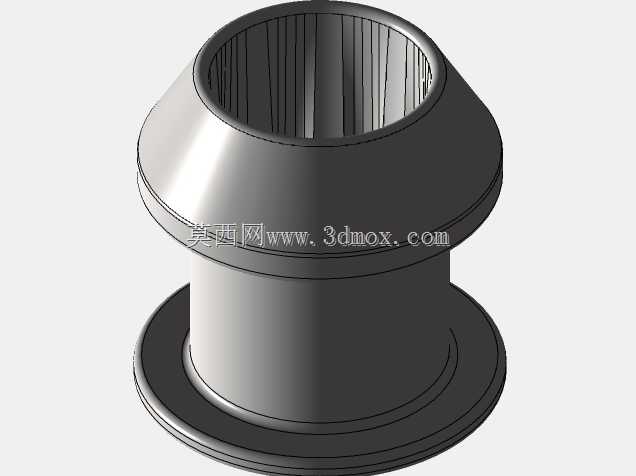

Churonic9000 Biochuro挤出喷嘴结构设计

　　在高分子材料挤出成型、生物基物料定量输送、粘稠流体精密分配的生产场景中，挤出喷嘴作为末端执行部件，直接决定了出料的稳定性、成型精度与物料利用率，这款适配Churonic9000系列设备的Biochuro挤出喷嘴，在结构设计上充分考虑了多类粘稠物料的流动特性，从流道构型到安装接口都做了针对性的工程优化。

　　从实际应用场景来看，这类喷嘴可覆盖生物可降解材料挤出成型、食品类粘稠浆料定量挤出、医用高分子耗材精密出料等多个工况，不同工况下物料的粘度、流动性、剪切敏感性差异极大，设计时首先对流道的内壁过渡做了全圆弧处理，避免出现直角台阶造成的物料滞留，减少物料在流道内的降解残留风险，尤其是针对剪切敏感的生物基物料，流道的收敛角控制在12度到15度之间，既保证物料在挤出过程中逐步建立压力，又不会因为收敛角度过大造成剪切速率突升，破坏物料的分子结构影响最终成型件的性能。

　　喷嘴的出口段做了等径直段设计，直段长度为出口孔径的3倍，这个尺寸比例是经过多轮流场仿真验证的，能够保证物料离开喷嘴时的流动方向稳定，不会出现出料发散、垂涎的问题，针对不同粘度的物料，出口直段的内壁粗糙度控制在Ra0.8以下，降低物料流动的壁面阻力，减少出料时的压力波动。喷嘴的进料端采用标准的锥面密封接口，和挤出机机筒的出料口配合时，锥面的配合锥度为1:10，能够在额定挤出压力下实现无泄漏密封，不需要额外添加密封垫片，避免垫片长期受高温物料侵蚀脱落污染产品的风险。

　　安装边界上，喷嘴的外部采用六角锁紧结构，对边尺寸符合通用挤出设备的扳手操作空间要求，安装时不需要专用工装，使用标准活动扳手即可完成拆装，方便日常生产中更换不同孔径的喷嘴适配不同的出料需求。喷嘴的总长度控制在87mm，最大外径32mm，安装后不会和下游的定型工装、接料平台产生空间干涉，适配现有Churonic9000系列挤出设备的安装位，不需要对原有设备的出料端做任何改造即可直接替换使用。

　　在功能特性上，喷嘴的流道入口处做了倒角引流设计，能够将挤出机螺杆推送过来的物料平稳导入收敛流道，避免入口处出现涡流造成的出料脉动，针对部分含有少量固体填料的物料，流道的收敛段做了耐磨强化的结构冗余，壁厚比常规喷嘴增加2mm，能够承受填料颗粒的长期冲刷，延长喷嘴的连续使用寿命。喷嘴的外部没有多余的凸台、凹槽结构，外表面做了抛光处理，日常生产清理时只需要使用铜刷即可清理表面附着的残料，不会出现残料在结构缝隙中堆积碳化的问题。

　　从设计思路的层面，这款喷嘴没有追求过于复杂的可调结构，而是针对目标工况的核心需求做结构优化，把影响出料精度的流道构型、密封可靠性、拆装便捷性作为设计核心，去掉了非必要的可调部件，减少了设备运行过程中的故障点，毕竟在连续生产的工况下，部件的可靠性往往比复杂的功能更重要。在尺寸链的设计上，喷嘴安装后的出口端面和设备定位基准的垂直度公差控制在0.02mm以内，保证出料方向和设备的运动轴线重合，不会因为安装偏差造成出料位置偏移，影响后续的成型或接料精度。

　　针对不同的物料温度工况，喷嘴的壁厚设计兼顾了加热圈的安装空间，外部可以直接适配标准的铸铝加热圈，加热圈的安装位直径公差控制在h7，保证加热圈和喷嘴外壁紧密贴合，热传导效率更高，温度控制更均匀，避免因为喷嘴局部温度过低造成物料流动性下降、出料不畅的问题。喷嘴的出料端边缘做了0.5mm的倒角，既避免安装过程中锋利的边缘划伤操作人员，也能减少出料时物料在出口端面的粘附，降低拉丝、垂涎的概率。

　　在实际生产验证中，这款喷嘴在0-30MPa的挤出压力区间内都能保持稳定的密封性能，适配粘度范围在100-100000cps的各类流体物料，连续运行过程中出料的重量偏差可以控制在±1%以内，能够满足精密挤出成型的工艺要求。和常规的通用挤出喷嘴相比，这款针对Biochuro应用场景优化的喷嘴，在处理生物基高粘度物料时，物料滞留量可以降低60%以上，换料清理的时间缩短40%，能够有效提升连续生产的效率，减少物料的浪费。
