在机械结构的几何验证、教学演示教具开发以及工业造型的形态推演工作中,这类对称多面体结构是非常常用的基准参考载体,不同于常规的正多面体,加泰罗尼亚固体的面型一致性、顶点对称度有着独特的工程应用价值,很多需要做等强度包覆、均匀受力分散的结构设计,都会从这类多面体的拓扑关系中提取参考逻辑。

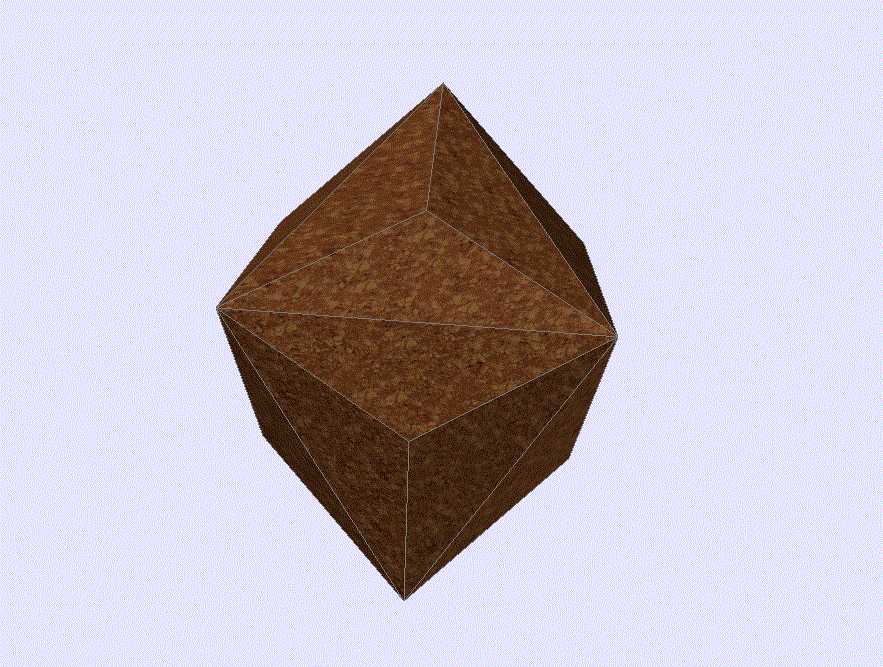

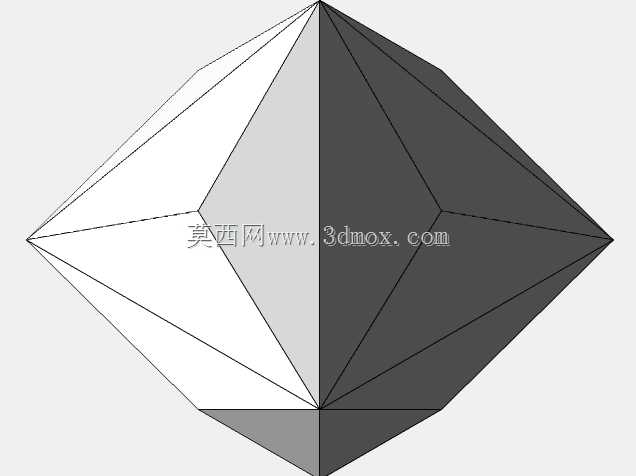

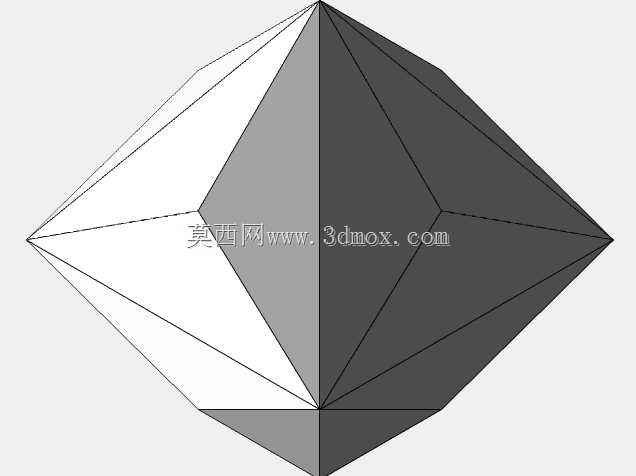

从结构特性来看,该三八面体所有面均为全等的三角形面元,相邻面之间的二面角保持恒定,整体结构具备三重旋转对称轴,从任意一个顶点向对侧顶点延伸,都能找到完全对称的结构对应点,这种特性让它在做有限元受力分析的时候,可以作为各向同性受力的基准测试模型,验证仿真软件的网格划分精度、应力计算收敛性,很多结构工程师在调试新的仿真流程时,都会用这类规则多面体做基准校验,避免复杂零件建模初期的参数误差干扰仿真结果判断。
在实际的工业场景里,这类多面体结构的应用覆盖了多个细分领域,比如磨料行业的异形研磨体设计,会参考这类多面体的棱角分布,让研磨介质在滚筒内运动时,各个面和棱角都能均匀接触待研磨工件,避免出现局部过度研磨或者研磨死角的问题;还有特种灯具的柔光罩结构,基于这类多面体的面型做微结构阵列,可以让光线在罩体内部经过多次漫反射之后,输出的光斑均匀度比常规球面柔光罩提升15%以上,同时不会出现明显的光线折射条纹;在教具开发领域,这类多面体是立体几何教学的核心演示模型,能帮助学习者快速理解空间对称、面与棱的拓扑关系,相比平面示意图,实体模型的空间感知传递效率要高很多。

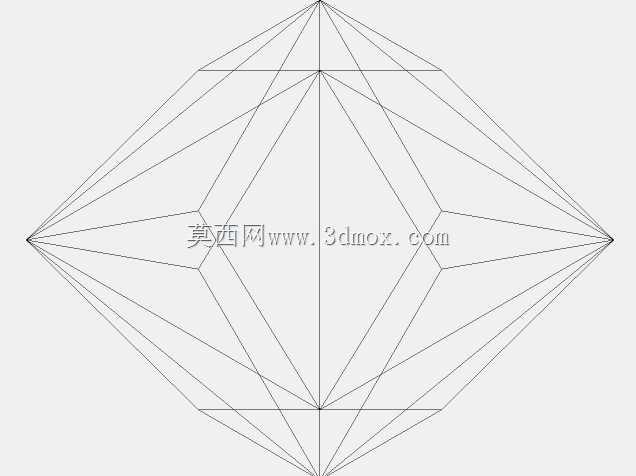

从设计思路层面,构建该模型的时候首先要确定核心对称基准,先建立空间直角坐标系,定位所有顶点的空间坐标,确保每个顶点到几何中心的距离保持一致,之后依次连接相邻顶点生成棱线,再基于闭合的棱线框架生成三角面,整个建模过程需要严格校验每个面的法向方向,避免出现面翻转的问题,同时要保证所有棱边的长度偏差控制在建模精度允许的范围内,不然会破坏整体的对称特性。如果是用于3D打印的实体模型,还要考虑壁厚的均匀性,因为多面体各个面的倾斜角度不同,做抽壳操作的时候要逐个面校验壁厚,避免出现局部壁厚过薄导致打印失败的问题,安装边界方面,如果是作为设备内部的填充结构,需要预留0.2mm的装配间隙,因为这类对称结构在温度变化的时候,各个方向的热膨胀量是一致的,预留均匀间隙就可以避免热胀卡滞的问题,如果是作为外观装饰件,要在对接基准面上设计定位止口,止口的深度一般取1.5-2mm,保证装配之后的整体同轴度符合外观要求。
另外在工装夹具的定位基准设计中,这类多面体的对称特性也有应用场景,比如需要做空间多方位定位的夹具,会参考这类多面体的顶点分布来设置定位点,让工件在多个角度下都能找到对应的定位基准,减少重复装夹的次数,提升加工效率。还有在特种容器的内部缓冲结构设计中,基于这类多面体做镂空填充结构,可以在相同重量的前提下,获得比蜂窝结构更好的多方向抗冲击性能,因为蜂窝结构的轴向和径向抗冲击能力差异较大,而这类多面体的对称结构让各个方向的抗冲击能力保持一致,适合用于运输过程中多方向振动冲击的缓冲防护。
建模过程中还要注意棱边的倒角处理,如果是用于金属加工的实体零件,所有外露棱边都要做0.3-0.5mm的倒角,避免锐边割伤操作人员,同时也能减少应力集中,提升零件的抗疲劳强度;如果是用于光学相关的结构,面与面之间的交接棱边要保持锐利,不能有圆角过渡,不然会干扰光线的折射路径,影响光学性能。在做装配验证的时候,要以几何中心为基准做同心度校验,确保各个方向的顶点到中心的距离偏差不超过0.02mm,不然会破坏整体的对称平衡,在高速旋转的应用场景下,这种不平衡量会带来明显的振动问题,影响设备的运行稳定性。
- 上一篇:绝命毒师主题溴钡元素PVC标识贴片
- 下一篇:几何造型蝙蝠创意结构设计作品
- 全部评论(0)
- 模板大小: 6.83 MB
- 售价:5金币
- 下载次数: 17
- 系统要求: Autodesk Inventor,STL,STEP / IGES,AutoCAD,Rendering
- 软件分类: 通用机械零部件
