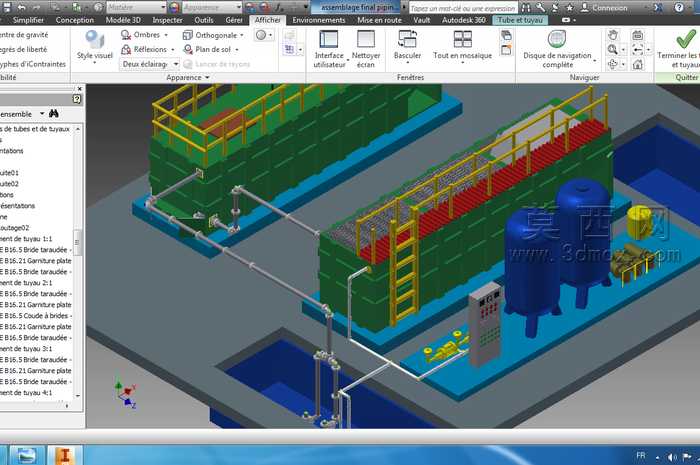

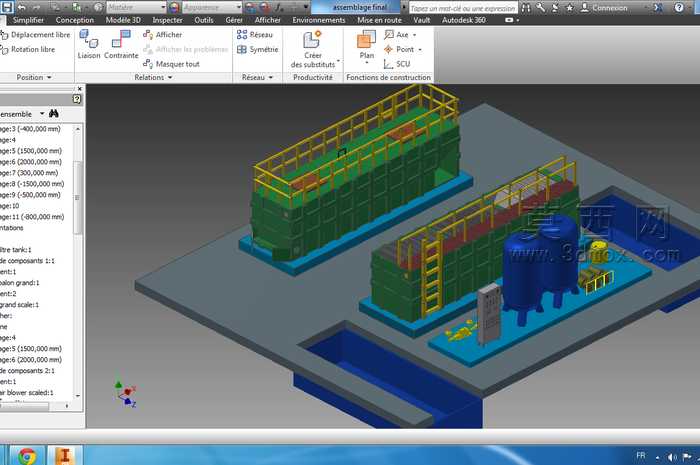

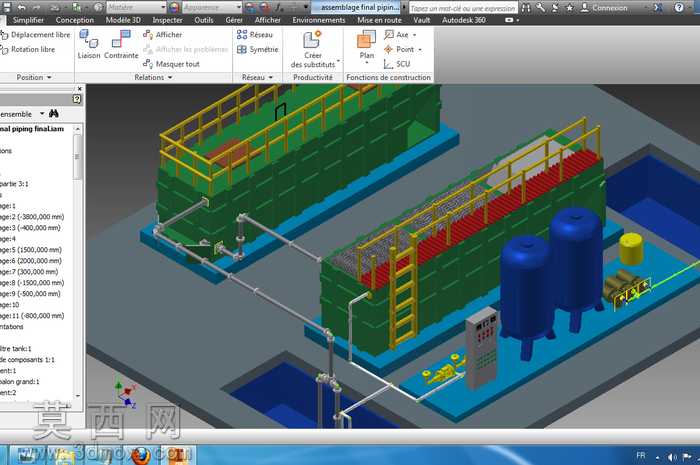

工业水处理站成套设备三维设计

本作品为工业水处理站成套设备的三维建模成果，依托三维CAD软件完成全参数化设计，整体还原水处理站的完整布局与设备细节。建模过程中首先搭建站场整体基座平台，采用蓝色哑光材质模拟工业地坪的防滑涂层质感，精准划定各功能模块的安装区域。核心处理单元采用两组大型矩形处理槽体建模，槽体外壁赋予深绿色磨砂防腐材质，还原工业水处理设备的防腐涂层特性，槽体顶部设置红色格栅状滤层盖板，通过阵列特征完成格栅条的均匀排布，还原滤板的通透结构。槽体周边配套黄色安全护栏，采用圆管型材建模完成扶手、横杆与立柱的拼接，搭配同色系直爬梯，爬梯踏步做防滑纹理处理，严格符合工业安全防护的结构规范。处理槽旁设置两组立式蓝色过滤罐体，罐体采用回转体特征建模，顶部设置人孔与管路接口，表面赋予亮面蓝色工业漆材质，还原压力容器的外观质感，罐体旁配套黄色药剂储罐与小型加药装置，细节还原阀门、支架等附属结构。整套系统的工艺管路采用扫掠特征完成布线，根据水处理工艺流程走向排布进水、出水、反冲洗等管路，管路接口处搭配法兰、弯头、阀门等标准件，还原工业管路的连接逻辑。站场一侧设置灰色电控柜，柜体表面做散热格栅、操作按钮、显示屏的细节建模，还原电控单元的外观特征。渲染阶段采用软件内置的工业环境光照，调整材质反光度与粗糙度参数，让金属护栏的金属光泽、罐体漆面的反光、管路的哑光金属质感形成层次区分，整体模型结构完整，各部件装配关系清晰，可直观展现水处理站的工艺布局与设备组成，为水处理工程的方案展示、结构校核提供直观的三维参考。
