双辊式搅拌混合设备三维结构设计

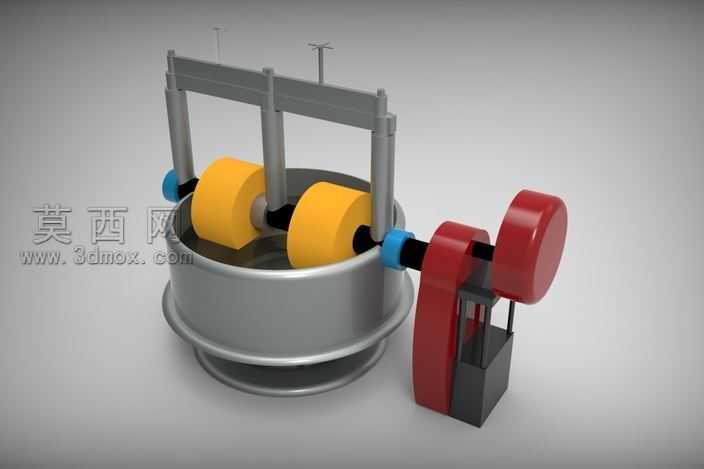

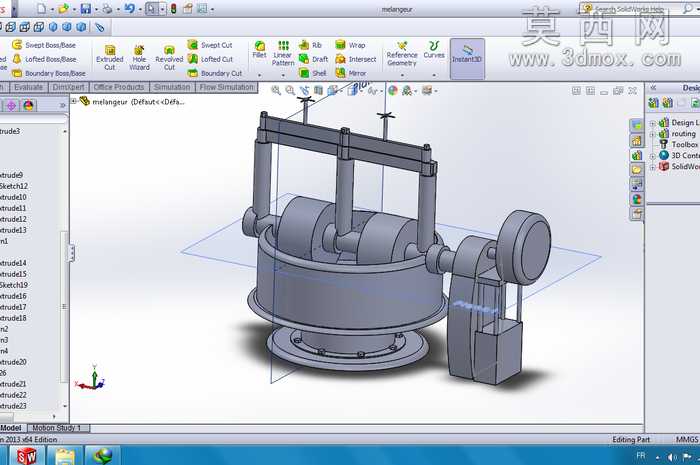

本作品为双辊式搅拌混合设备的三维建模成果，整体采用模块化设计思路完成结构搭建，核心由搅拌料桶、双碾压辊、支撑机架、曲柄传动机构四大功能模块组成。建模过程中首先依据搅拌混合的工况需求确定核心参数，以圆柱型金属料桶作为物料承载主体，料桶底部采用圆弧过渡设计，避免物料堆积死角，桶壁厚度按照常规工业容器的强度标准设定，保证结构刚性。桶内对称布置两个圆柱形碾压搅拌辊，辊体与水平传动轴固连，传动轴两端通过滑动支撑结构与立式机架连接，机架采用双立柱加顶部横梁的框架式结构，立柱与横梁间采用刚性连接，保证传动过程中的结构稳定性。传动端采用曲柄摇杆式传动结构，红色曲柄轮与外置动力输入轴连接，通过连杆机构将旋转运动转化为搅拌辊的往复摆动与碾压动作，实现对桶内物料的挤压、搅拌、混合多重作用。材质渲染阶段，料桶与机架部分赋予哑光金属材质，模拟不锈钢工业设备的真实质感，搅拌辊采用暖黄色工程塑料材质区分功能部件，传动曲柄与防护结构采用亮红色烤漆材质，既实现不同功能部件的视觉区分，也符合工业设备的安全色标规范。建模过程中对各运动部件的装配间隙进行了精准设定，保证搅拌辊摆动过程中不会与桶壁、机架发生干涉，传动部件的连接位置做了轴肩、定位凸台等细节结构，还原真实机械装配的定位逻辑。整体结构设计兼顾了混合效率与运行稳定性，双辊对称布置的形式可让物料受力更均匀，曲柄传动的结构具备运行平稳、噪音低的特点，可作为小型物料混合加工设备的设计参考，完整还原了该类搅拌设备从功能规划到结构落地的全流程设计逻辑，各部件的尺寸比例、连接关系均符合机械设计的通用规范。
